SB 90 330 1.5 IE3-TYP3
Parça no.: 10.04.01.00088
Vakum Blower yüksek vakum kapasitesi için
| Vakum debisi (50 Hz) | 90 (m³/h) |
| Vakum debisi (60 Hz) | 110 (m³/h) |
| Vakum (50 Hz) | 330 (mbar) |
| Vakum (60 Hz) | 350 (mbar) |
| Nominal güç 50 Hz | 1.5 (kW) |
| Nominal güç 60 Hz | 1.8 (kW) |
| 50 Hz'de Gerilim | D200 V / Y350V ±%10 |
| 60 Hz'de Gerilim | D220 V / Y380 - 400 V ±%10 |
| Gerilim 60 Hz | S069 |
| İnşaat | IE3:JPN/KOR/BRA |
| Onay | IE3 |
| Ağırlık | 28.5 (kg) |
| Renk | RAL 7035 Açık gri |

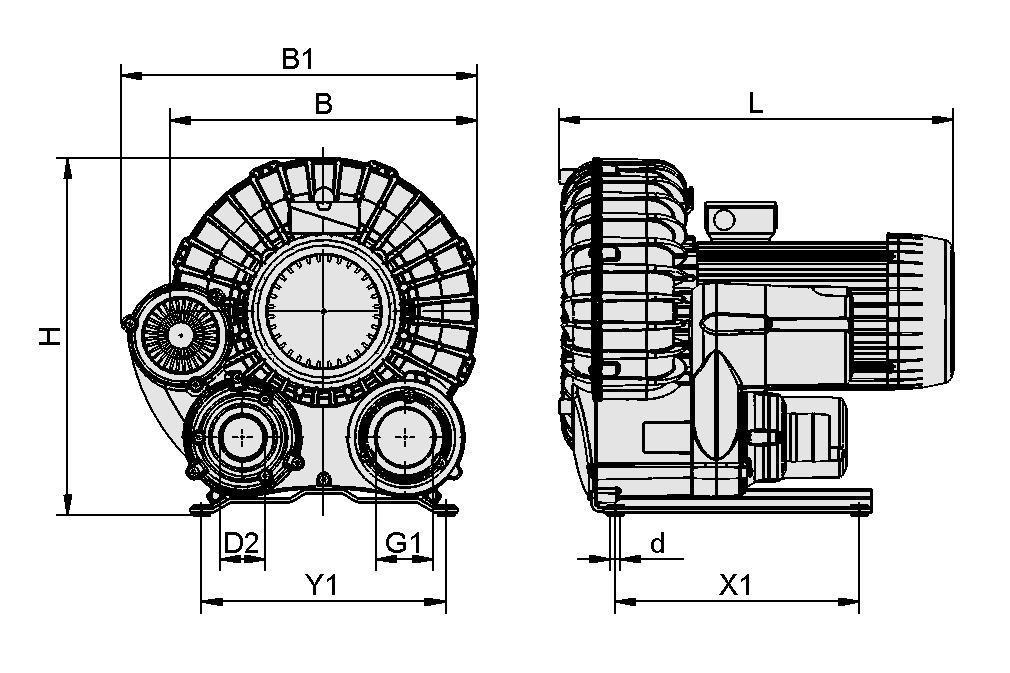

Tasarım Verileri
Tasarım Verileri
| Öznitelik | Değer |
|---|---|
| B | 306 mm |
| B1 | 317 mm |
| d | 10,2 mm |
| D2 | 60 mm |
| G1 | G1-1/2"-F |
| H | 357 mm |
| L | 431 mm |
| X1 | 240 mm |
| Y1 | 240 mm |
Teknik veri
Teknik veri
| Öznitelik | Değer |
|---|---|
| Vakum debisi (50 Hz) | 90 m³/h |
| Vakum debisi (50 Hz) | 1.499,9 l/min |
| Vakum debisi (60 Hz) | 110 m³/h |
| Vakum (50 Hz) | 330 mbar |
| Vakum (60 Hz) | 350 mbar |
| Koruma tipi IP | IP 55 |
| Nominal güç 50 Hz | 1,5 kW |
| Nominal güç 60 Hz | 1,8 kW |
| 50 Hz'de Gerilim | D200 V / Y350V ±%10 |
| 60 Hz'de Gerilim | D220 V / Y380 - 400 V ±%10 |
| 50 Hz'de ses seviyesi | 63,7 dB(A) |
| 60 Hz'de ses seviyesi | 68,4 dB(A) |
| Ağırlık | 28,5 kg |
| Versiyon tasarımı | IE3-TYP3 |
| İnşaat | IE3:JPN/KOR/BRA |
| Ürün ailesi | SB |
Performans verisi
Performans verisi
CAD verileri
CAD verileri
Canlı CAD-Model kullanımı kolay
İndir butonuna tıkladıktan sonra CAD modelini çeşitli dosya formatlarında indirebilirsiniz. Önizleme bu sayfada doğru görüntülenmiyorsa, lütfen "Yeniden Yükle" düğmesine tıklayın.
Dokümantasyon
Dokümantasyon
Aksesuarlar
SBB-230V-AC-ST/ABS-LUE SB10.04.04.00234Ses seviyesini azaltmak için susturucu kutusu
| İnşaat kullanımı | Blower SB |
| Gerilim DC | 230 V - AC |
| Malzeme | Çelik / ABS |
| Diş G1 | G2"-M |
| Uzunluk L | 661 (mm) |
| Genişlik B | 586 (mm) |
| Yükseklik H | 563 (mm) |
SBB-24V-DC-ST/ABS-LUE SB10.04.04.00319Ses seviyesini azaltmak için susturucu kutusu
| İnşaat kullanımı | Blower SB |
| Gerilim DC | 24 V - DC |
| Malzeme | Çelik / ABS |
| Diş G1 | G2"-M |
| Uzunluk L | 661 (mm) |
| Genişlik B | 586 (mm) |
| Yükseklik H | 563 (mm) |
STF 60 P 4.5 SSD10.07.01.00259Toz filtresi
| Bağlantı | Ø60mm |
| Şekil | Piclon muhafaza |
| Nominal akış hızı | 270 (m³/h) |
| Filtre gözenek boyutu | 3 (µm) |
| Ek ekipman | Hortum kelepçeleri SSD |
SD G1-1/2-AG 113x410 SB10.04.04.00362Vakum jeneratörleri için susturucu
| Diş G1 | G1-1/2"-M |
| Dış çap D | 113 (mm) |
| Uzunluk L | 410 (mm) |
| İnşaat kullanımı | Blower SB |
ST G1-1/2-AG 38 MS-V10.08.03.00170Hortum manşonu
| Diş G1 | G1-1/2"-M |
| Hortum çapı (tavsiye edilen) d | 38 (mm) |
| Malzeme | Pirinç |
| Yüzey | nikel kaplama |
| Uzunluk L | 12.2 (mm) |
| Nominal çap dn | 29.9 (mm) |
