SXT-CL-EXT-D40-150-F40
Art-Nr.: 10.07.13.00104
Schwenkarm mit Verlängerung zur Anbindung von Vakuum-Komponenten an Rohr-Toolings
| Außendurchmesser D | 40 (mm) |
| Innendurchmesser d | 40 (mm) |
| Lochabstand X1 | 151 (mm) |
| Normteilewerkstoff | Aluminium |
| Anbindung 1 | D40 |

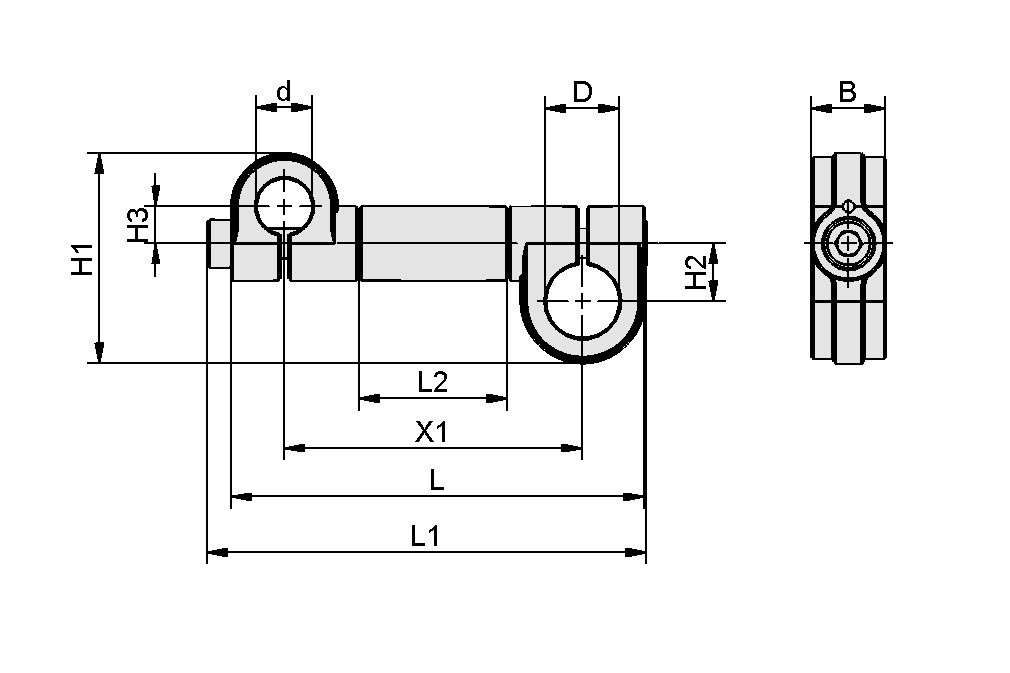

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 25 mm |
| D | 40 mm |
| d | 40 mm |
| H1 | 105 mm |
| H2 | 25,5 mm |
| H3 | 25,5 mm |
| L | 205,5 mm |
| L1 | 206 mm |
| L2 | 100 mm |
| X1 | 151 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Normteilewerkstoff | Aluminium |
| Bauform | Weiblich |
| Gewicht | 380 g |
| Produktfamilie | SXT |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
