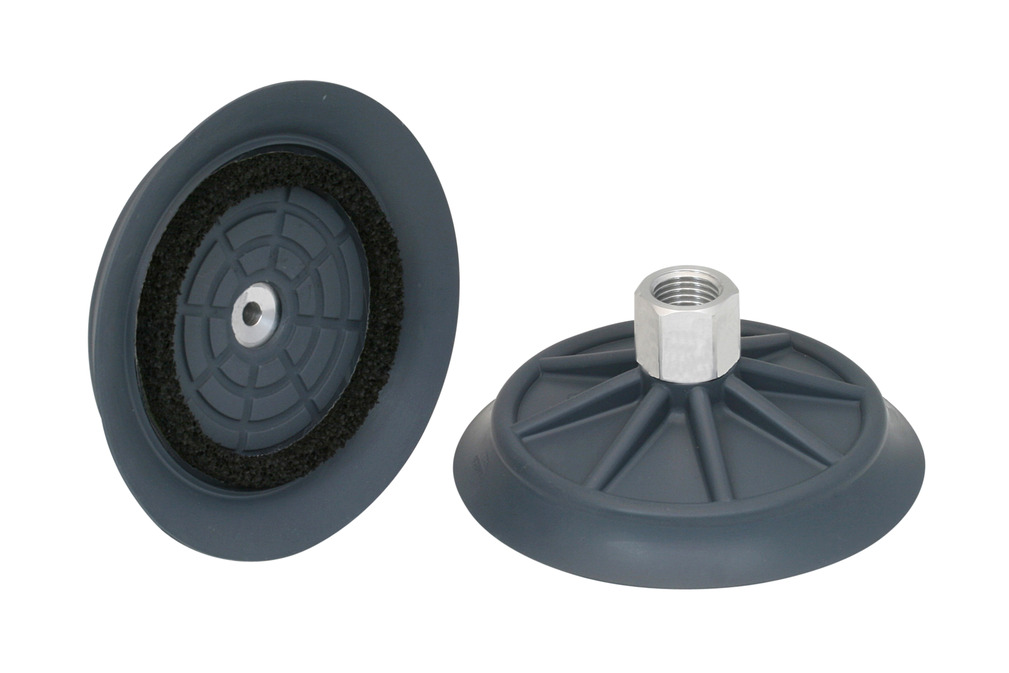

SHFN 85 NK-45 G1/4-IG MOS
Art-Nr.: 10.01.01.11778
Flachsauggreifer (rund) für Holzhandhabung mit höchster Dynamik
| Baugröße | 85 |
| Saugerwerkstoff | Naturkautschuk NK |
| Materialhärte [Shore A] | 45 (Shore A) |
| Nippelwerkstoff | Aluminium |
| Anschluss | G1/4-IG |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| d2 | 50 mm |
| dn | 4,4 mm |
| Dmax(S) | 89 mm |
| Ds | 85 mm |
| G1 | G1/4"-IG |
| H | 37,2 mm |
| LG1 | 11 mm |
| SW1 | 17 mm |
| Z (Hub) | 4 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Baugröße | 85 |
| Saugerwerkstoff | Naturkautschuk NK |
| Saugkraft d2 | 175 N |
| Saugkraft (-600mbar) | 300 N |
| Querkraft | 210 N |
| Volumen | 20,8 cm³ |
| Werkstückradius min. (konvex) | 176 mm |
| Schlauchinnendurchmesser (empf.) d | 6 mm |
| Faltenanzahl | 0 |
| Gewicht | 45,5 g |
| Produktfamilie | SHFN |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
SA-NIP N041 G1/4-IG DN44010.01.01.11822Saugeranschlussnippel
| Gewinde G1 | G1/4"-IG |
| Einbaulänge | 15 (mm) |
| Normteilewerkstoff | Aluminium |
DR 60/50x5 S05 EPDM-15 KE10.01.06.01720Dichtring aus Spezialschaum
zur optimalen Abdichtung auf
strukturierten Oberflächen
| Außendurchmesser D | 60 (mm) |
| Innendurchmesser d | 50 (mm) |
| Höhe H | 5 (mm) |
| Dichtmaterial | EPDM |
| Materialhärte [Shore A] | 15 (Shore A) |
| Zusatzfunktion Flächengreifer | Klebeband einseitig |
SHF 85 NK-45 N041 MOS10.01.01.11774Flachsauger (rund) für
Holzhandhabung mit höchster Dynamik
| Baugröße | 85 |
| Saugerwerkstoff | Naturkautschuk NK |
| Materialhärte [Shore A] | 45 (Shore A) |
Zubehör
SIEB 15x0.8 MS-A2 0.103/0.0710.07.01.00211Sieb schützt das Vakuumsystem vor
Verschmutzung
| Außendurchmesser D | 15 (mm) |
| Länge L | 0.8 (mm) |
| Normteilewerkstoff | Messing / Edelstahl |
| Maschenweite | 0.103 (mm) |
| Drahtdurchmesser | 0.06 (mm) |
