SGPN 35 SI-50 G1/4-AG
Art-Nr.: 10.01.01.12785

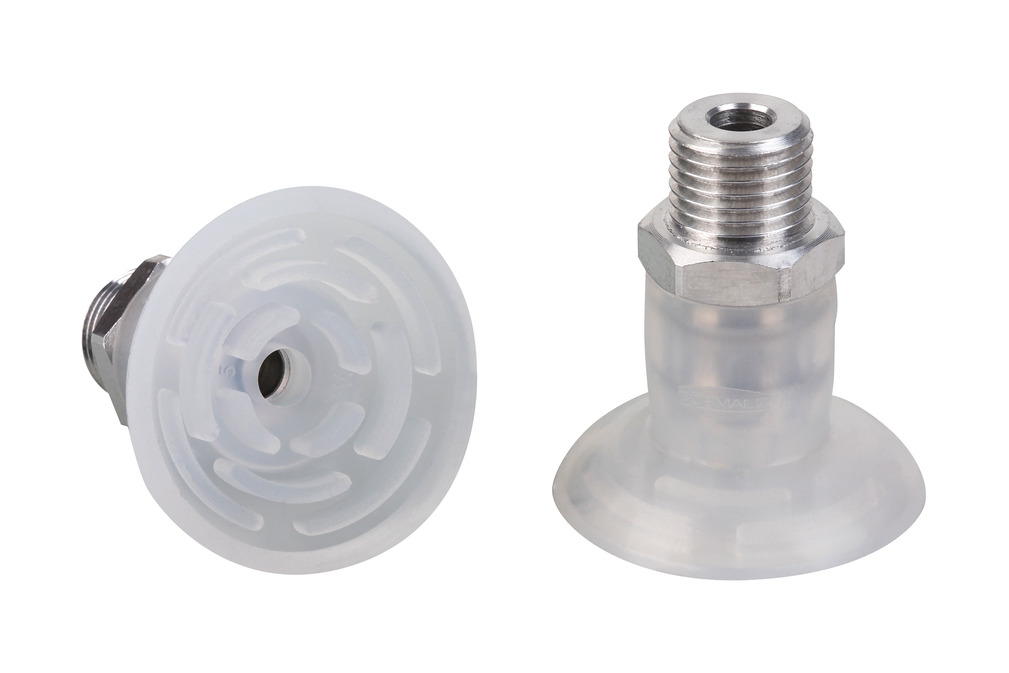

Flachsauggreifer (rund) für schonendes Greifen von Papier, Folie etc.
| Baugröße | 35 |
| Saugerwerkstoff | Silikon SI |
| Materialhärte [Shore A] | 50 (Shore A) |
| Nippelwerkstoff | Aluminium |
| Materialeigenschaft | FDA |
| Produktfamilie | SGPN |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| dn | 5.5 mm |
| Dmax(S) | 35 mm |
| Ds | 34 mm |
| G1 | G1/4"-AG |
| H | 28.5 mm |
| LG1 | 10 mm |
| SW1 | 17 mm |
| Z (Hub) | 0.5 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 31 N |
| Volumen | 2.8 cm³ |
| Schlauchinnendurchmesser (empf.) d | 4 mm |
| Baugröße | 35 |
| Faltenanzahl | 0 |
| Saugerwerkstoff | Silikon SI |
| Materialhärte [Shore A] | 50 Shore A |
| Gewicht | 14.4 g |
| Produktfamilie | SGPN |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
SA-NIP N034 G1/4-AG DN55010.01.01.00820Saugeranschlussnippel
| Gewinde G1 | G1/4"-AG |
| Einbaulänge | 5 (mm) |
| Normteilewerkstoff | Aluminium |
SGP 35 SI-50 N03410.01.01.12784Flachsauger (rund) für schonendes
Greifen von Papier, Folie etc.
| Baugröße | 35 |
| Saugerwerkstoff | Silikon SI |
| Materialhärte [Shore A] | 50 (Shore A) |
| Produktfamilie | SGP |
