SW 110 G1/8-AG
Art-Nr.: 10.05.04.00008
Strömungswiderstand zur Reduzierung des Volumenstroms
| Länge L | 6 (mm) |
| Gewinde G1 | G1/8"-AG |
| Normteilewerkstoff | Aluminium |

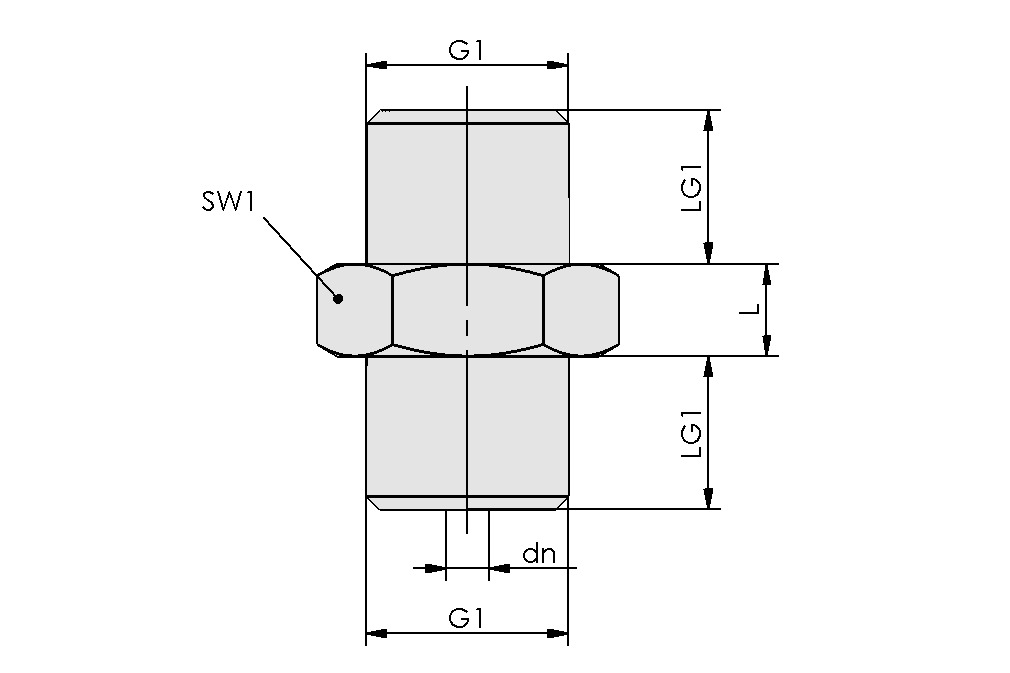

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| G1 | G1/8"-AG |
| dn | 1.1 mm |
| L | 6 mm |
| LG1 | 9.5 mm |
| SW1 | 14 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Erforderl. Saugleistung für pu = -0,3 bar | 0.62 m³/h |
| Erforderl. Saugleistung für pu = -0,3 bar | 10.3 l/min |
| Erforderl. Saugleistung für pu = -0,6 bar | 0.63 m³/h |
| Erforderl. Saugleistung für pu = -0,6 bar | 10.5 l/min |
| Gewicht | 5 g |
| Produktfamilie | SW |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
