VCBL-K2 125x75x100 D-360
Art-Nr.: 10.01.12.01079
Blocksauger für 2-Kreis Konsole Schmalz
| Abmessung (LxB) | 125 x 75 |
| Abmessung Saugplatte unten | 140x115 mm |
| Höhe H | 100 (mm) |
| Anordnung | drehbar 360° |

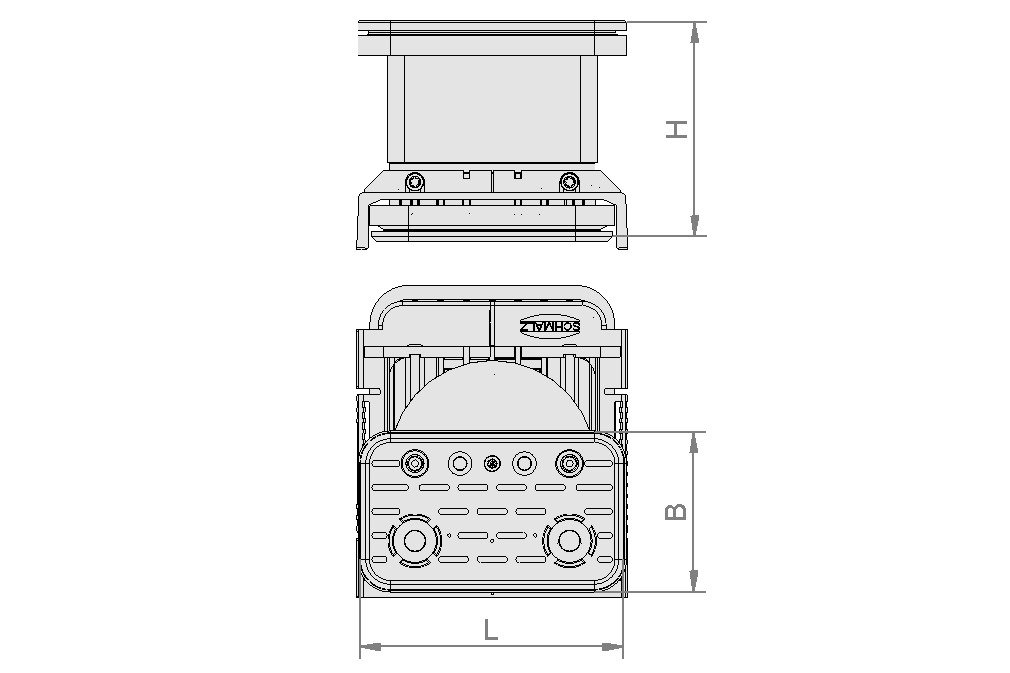

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 75 mm |
| H | 100 mm |
| H2 | 65 mm |
| L | 125 mm |
| L1 | 145 mm |
| R1 | 24 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Abmessung Saugplatte unten | 140x115 mm |
| Gewicht | 0,92 kg |
Dokumentation
Dokumentation
Ersatzteile
VCSP-O 125x75x16.5 TPE10.01.12.00011Saugplatte für Blocksauger oben
| Länge L | 125 (mm) |
| Breite B | 75 (mm) |
| Höhe H | 16.5 (mm) |
VCSP-U 140x115x16.5 VCBL-K2 TPE10.01.12.00798Saugplatte für Blocksauger unten
| Länge L | 140 (mm) |
| Breite B | 115 (mm) |
| Höhe H | 16.5 (mm) |
