SBP-C 20 S03 NO A VS-T
Art-Nr.: 10.02.01.00995
Grundejektor "BASE PUMP-controlled" in besonders leichter Bauform
| Düsendurchmesser | 2 (mm) |
| Evakuierungsgrad | 85 (%) |
| Anschluss | Schlauch D8(1)-D10(2) |
| Opt. Betriebsdruck | 4.5 (bar) |
| Saugvermögen (max.) | 123 (l/min) |
| Luftverbrauch Saugen | 208 (l/min) |
| Steuerung Ventil | Stromlos offen |
| Bauform Kompaktejektoren | Abblasfunktion |
| Funktionsweise Ejektor | elektronischem Vakuumschalter |

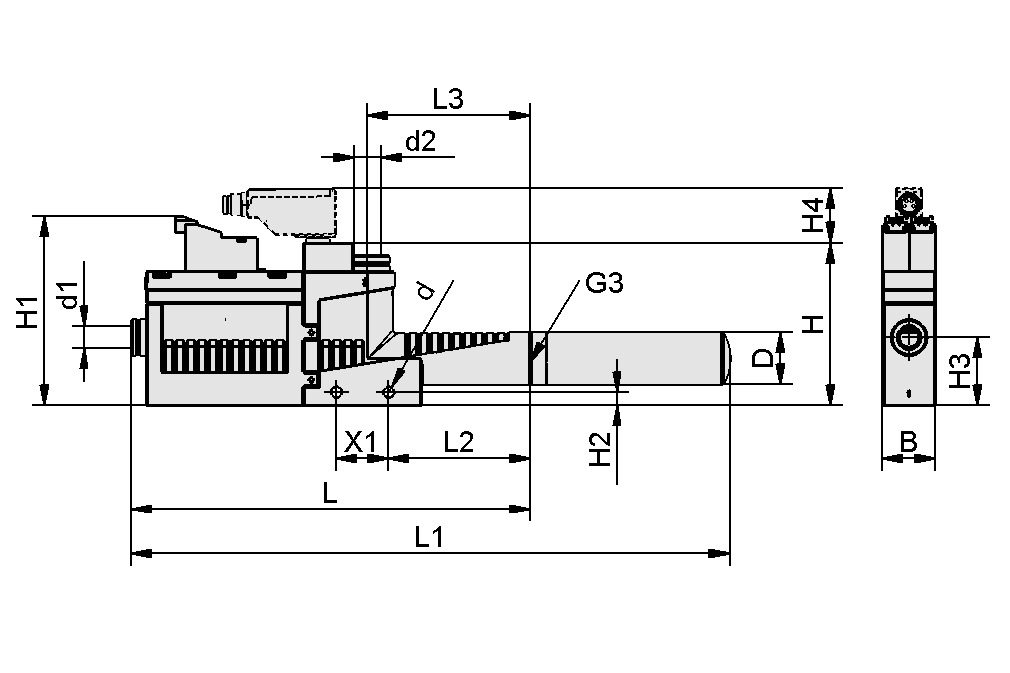

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 20 mm |
| d | 4,2 mm |
| d1 | 8 mm |
| d2 | 10 mm |
| D | 20 mm |
| G3 | G3/8"-IG |
| H | 62 mm |
| H1 | 72 mm |
| H2 | 5,2 mm |
| H3 | 26 mm |
| H4 | 21 mm |
| L | 152 mm |
| L1 | 228 mm |
| L2 | 54 mm |
| L3 | 62 mm |
| X1 | 20 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Düsendurchmesser | 2 mm |
| Evakuierungsgrad | 85 % |
| Saugvermögen (max.) | 7,4 m³/h |
| Saugvermögen (max.) | 123 l/min |
| Luftverbrauch Saugen | 12,5 m³/h |
| Luftverbrauch Saugen | 208 l/min |
| Schalldruckpegel frei | 77 dB(A) |
| Schalldruckpegel angesaugt | 68 dB(A) |
| Druckbereich (Betriebsdruck) [bar] | 3,0 ... 6,0 bar |
| Opt. Betriebsdruck | 4,5 bar |
| Empfohlener Schlauchinnendurchmesser Druckluftseite | 6 mm |
| Empfohlener Schlauchinnendurchmesser Vakuumseite | 7 mm |
| Gewicht | 222 g |
| Einsatztemperatur | 0 ... 50 °C |
| Druckbereich (Betriebsdruck) [bar] | 43,5 ... 87,0 |
| Opt. Druck | 65,2 psi |
| Saugvermögen (max.) | 4,34 cfm |
| Luftverbrauch Saugen | 7,35 cfm |
| Luftverbrauch Abblasen | 3,18 cfm |
| Produktfamilie | SBP-C |
Leistungsdaten
Leistungsdaten
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
SD G3/8-AG 20x76 SBP10.02.01.00719Schalldämpfer für Vakuumerzeuger
| Gewinde G1 | G3/8"-AG |
| Außendurchmesser D | 20 (mm) |
| Länge L | 76 (mm) |
| Verwendung Konstruktion | Grundejektor SBP |
VS-V-AH-T-PNP M8-4 S10.06.02.00294Vakuum-/Druckschalter mit
2 teachbaren, digitalen
Ausgangssignalen
| Messbereich [bar] | -1,0 ... 0,0 bar |
| Bauform | Horizontal |
| Schaltpunkteinstellung | Teachfunktion |
| Bauart Vakuumschalter | PNP schaltend |
| Elektrischer Anschluss | Stecker M8, 4-polig |
| Zustandsanzeige | LED |
| Schutzart IP | IP 40 |
| mit | feste Hysterese |
| Ein-/Ausgänge | 2 digital |
Zubehör
BEF-PL 110x44.5x3 SBP10.02.01.00511Befestigungsplatte
| Länge L | 110 (mm) |
| Breite B | 44.5 (mm) |
| Höhe H | 3 (mm) |
| Verwendung Konstruktion | Grundejektor SBP |
SET SBP M4-IG10.02.01.00769Befestigungssatz
| Länge L | 50 (mm) |
| Breite B | 14 (mm) |
| Verwendung Konstruktion | Grundejektor SBP |
| Typ | M4-IG |
ASK B-MIC10 3000 K-2P21.04.06.00086Anschlusskabel
| Material Schlauch | PUR-Kabel |
| Elektrischer Anschluss | Buchse Vent Micro10mm |
| Anschluss 2 | Kabel, 2 polig |
ASK B-M8-4 5000 K-4P10.06.02.00031Anschlusskabel
| Elektrischer Anschluss | Buchse M8, 4 polig |
| Kabellänge | 5000 (mm) |
| Anschluss 2 | Kabel, 4 polig |
| Material Schlauch | PUR-Kabel |
VFT G1/4-IG 10010.07.01.00120Vakuum-Tassenfilter mit
Klarsichtgehäuse und
austauschbarem Filter
| Anschluss | G1/4"-IG |
| Bauform | kurzer Filtereinsatz |
| Nenndurchfluss | 140 (l/min) |
| Nenndurchfluss | 8.4 (m³/h) |
| Filterfeinheit | 100 (µm) |
