FSTE-HD G1/4-AG 75 VG
Art-Nr.: 10.01.02.00877

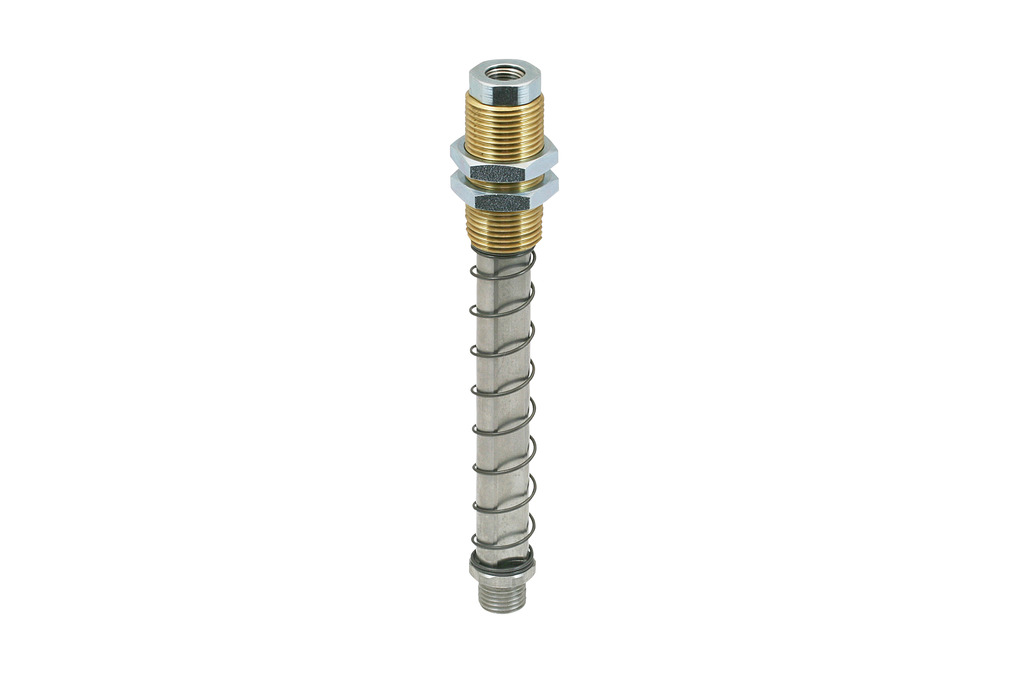

Federstößel mit Dämpfung und Höhenausgleich, Heavy-Duty
| Saugeranschluss | G1/4"-AG |
| Produktfamilie | FSTE-HD |
| Federweg Z | 75 (mm) |
| Bauform Befestigungselemente | verdrehgesichert |
| Anzugsdrehmoment (max) | 40 (Nm) |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| G1 | G1/8"-IG |
| G2 | G1/4"-AG |
| G3 | M20x1.5-AG |
| H | 145 mm |
| H2 | 99,5 mm |
| LG1 | 12,8 mm |
| LG2 | 8,5 mm |
| LG3 | 40 mm |
| SW1 | 24 mm |
| SW2 | 17 mm |
| SW3 | 17 mm |
| Z (Hub) | 75 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Federrate | 0,26 N/mm |
| Federvorspannung | 5,38 N |
| Federkraft Hubmitte | 15,2 N |
| Vertikalbelastung | 2.400 N |
| Horizontalbelastung | 340 N |
| Anzugsdrehmoment (max) | 40 Nm |
| Gewicht | 190 g |
| Einsatztemperatur | 0 ... 80 °C |
| Produktfamilie | FSTE-HD |
