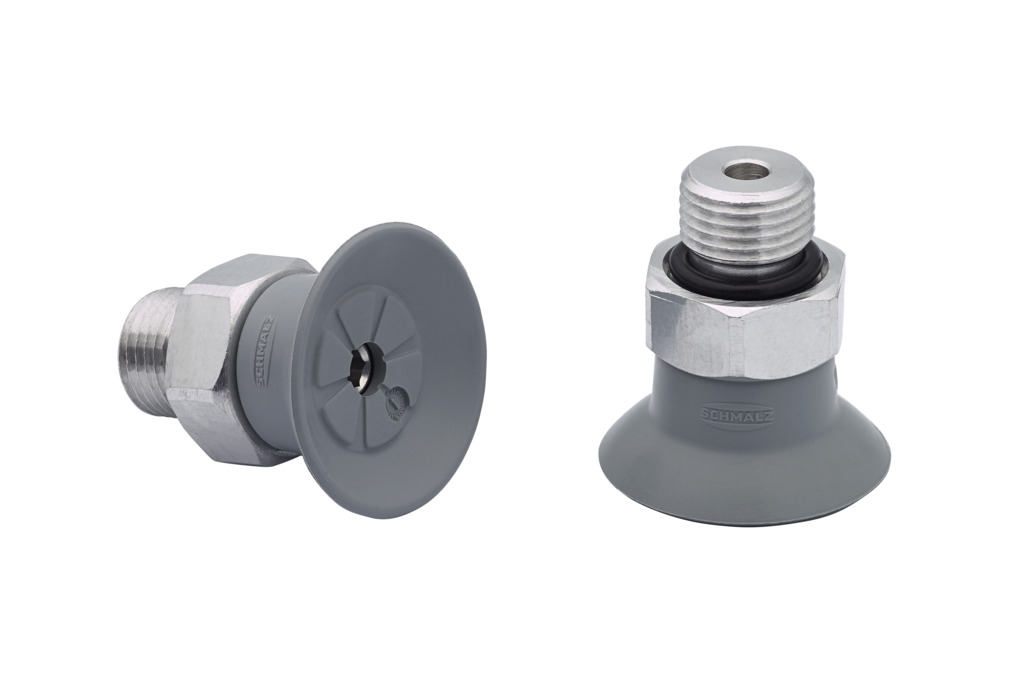

SUF 20 NBR-55 G1/8-AG
Art-Nr.: 10.01.01.14115
Sauggreifer (rund) für die prozesssichere Handhabung von glatten o. leicht rauen Oberflächen
| Baugröße | 20 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 55 (Shore A) |
| Produktfamilie | SUF |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| Dmax(S) | 22,8 mm |
| Ds | 20 mm |
| dn | 3,1 mm |
| G1 | G1/8"-AG |
| H | 15,5 mm |
| LG1 | 7,5 mm |
| SW1 | 14 mm |
| Z (Hub) | 2 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 15 N |
| Abreißkraft | 15 N |
| Volumen | 0,5 cm³ |
| Werkstückradius min. (konvex) | 20 mm |
| Schlauchinnendurchmesser (empf.) d | 4 mm |
| Baugröße | 20 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 55 Shore A |
| Gewicht | 5,5 g |
| Produktfamilie | SUF |
| Faltenanzahl | 0 |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
SC 030 G1/8-AG10.01.06.04288Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 030 |
| Einbaulänge | 6 (mm) |
| Nenndurchmesser dn | 3.1 (mm) |
SUF 20 NBR-55 SC03010.01.01.13947Sauger (rund, flach) für die
prozesssichere Handhabung von
glatten o. leicht rauen Oberflächen
| Baugröße | 20 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 55 (Shore A) |
