SUF 6 HT1-60 M5-AG
Art-Nr.: 10.01.01.14231
Sauggreifer (rund) für die prozesssichere Handhabung von glatten o. leicht rauen Oberflächen
| Baugröße | 6 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 (Shore A) |
| Vakuum-Anschluss | M5-AG |

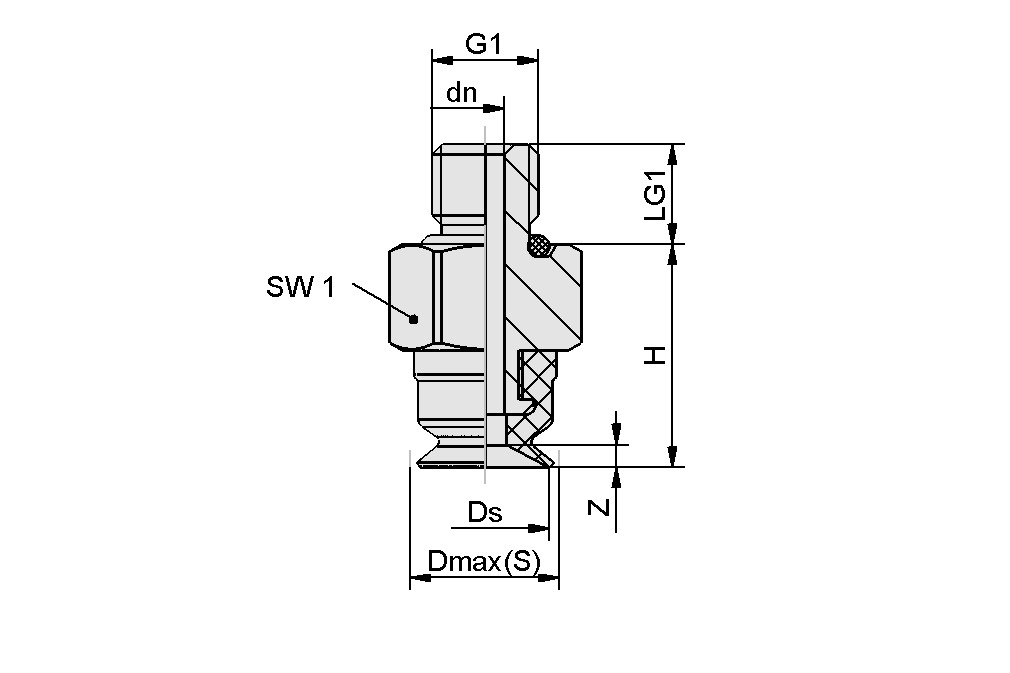

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| Dmax(S) | 6,8 mm |
| Ds | 6 mm |
| dn | 1,8 mm |
| G1 | M5-AG |
| H | 10,5 mm |
| LG1 | 4,7 mm |
| SW1 | 8 mm |
| Z (Hub) | 0,6 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 1,4 N |
| Abreißkraft | 1,4 N |
| Volumen | 0,02 cm³ |
| Werkstückradius min. (konvex) | 8 mm |
| Schlauchinnendurchmesser (empf.) d | 2 mm |
| Baugröße | 6 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 Shore A |
| Gewicht | 1 g |
| Produktfamilie | SUF |
| Faltenanzahl | 0 |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
SC 020 M5-AG10.01.06.04273Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 020 |
| Vakuum-Anschluss | M5-AG |
| Einbaulänge | 5 (mm) |
| Nenndurchmesser dn | 1.8 (mm) |
SUF 6 HT1-60 SC02010.01.01.13985Sauger (rund, flach) für die
prozesssichere Handhabung von
glatten o. leicht rauen Oberflächen
| Baugröße | 6 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 (Shore A) |
