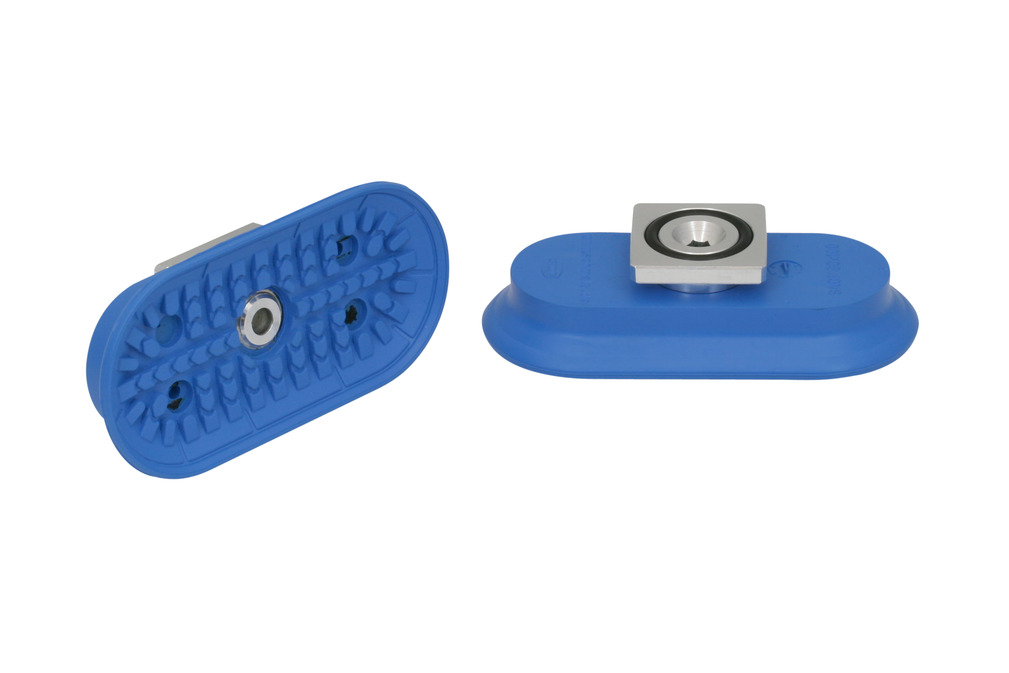

SAOF 100x50 NBR-45 RA
Art-Nr.: 10.01.05.00589
Flachsauggreifer (oval) für höchste Dynamik auf glatten sowie geölten Oberflächen
| Abmessung (LxB) | 100x50 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 45 (Shore A) |
| Nippelwerkstoff | Aluminium |
| Anschluss | RA |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| Bmax(S) | 54 mm |
| Bs | 48,1 mm |
| dn | 6 mm |
| H | 25 mm |
| L4 | 32 mm |
| Lmax(S) | 106 mm |
| Ls | 101,1 mm |
| Z (Hub) | 5 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 217 N |
| Querkraft | 181 N |
| Querkraft geölte Oberfläche | 121 N |
| Volumen | 21,8 cm³ |
| Werkstückradius min. (konvex) | 75 mm |
| Schlauchinnendurchmesser (empf.) d | 6 mm |
| Faltenanzahl | 0 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 45 Shore A |
| Gewicht | 72 g |
| Produktfamilie | SAOF |
| Abmessung (LxB) | 100x50 |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
