- AUSLAUFPRODUKT

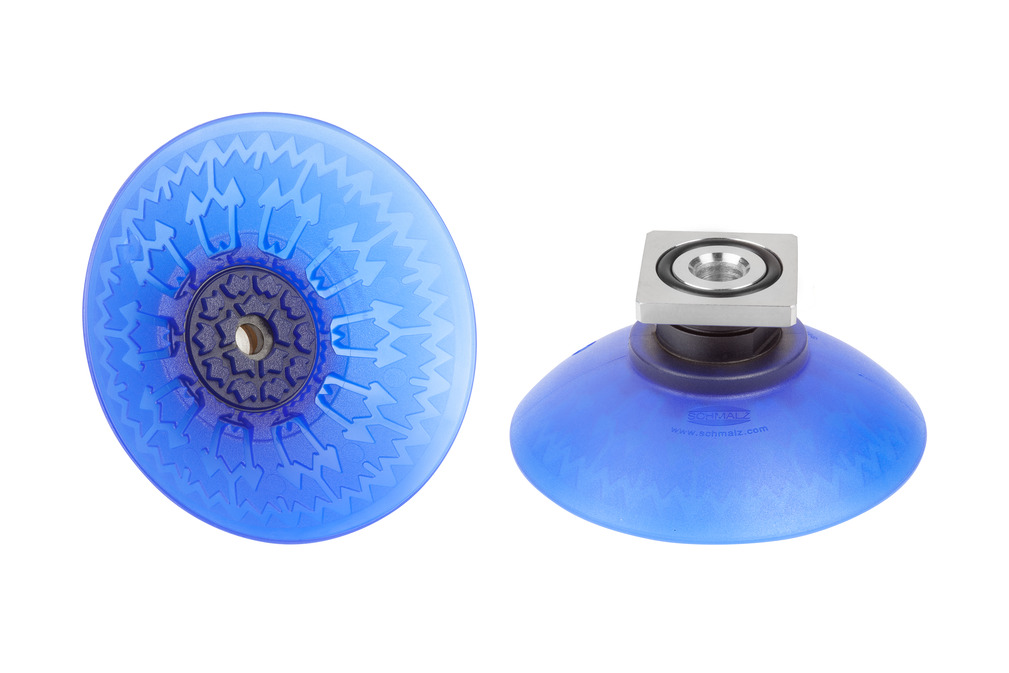

SAX 80 ED-85 RA RP
Art-Nr.: 10.01.19.00176
High-Speed Glockensauggreifer (rund) mit Connector für max. Dynamik auf stark gewölbten und geölten Flächen
| Baugröße | 80 |
| Saugerwerkstoff | Elastodur ED |
| Materialhärte [Shore A] | 85 (Shore A) |
| Anschluss | Rechteckadapter |
| Faltenanzahl | 0 |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| dn | 6,75 mm |
| Dmax(S) | 92,2 mm |
| Ds | 81 mm |
| H | 39,2 mm |
| L4 | 31,8 mm |
| SW1 | 22 mm |
| Z (Hub) | 13,9 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 270 N |
| Querkraft | 192 N |
| Querkraft geölte Oberfläche | 269 N |
| Volumen | 51 cm³ |
| Werkstückradius min. (konvex) | 32,5 mm |
| Baugröße | 80 |
| Anschluss | Rechteckadapter |
| Faltenanzahl | 0 |
| Saugerwerkstoff | Elastodur ED |
| Materialhärte [Shore A] | 85 Shore A |
| Gewicht | 48,3 g |
| Produktfamilie | SAX |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
