- EFFIZIENT

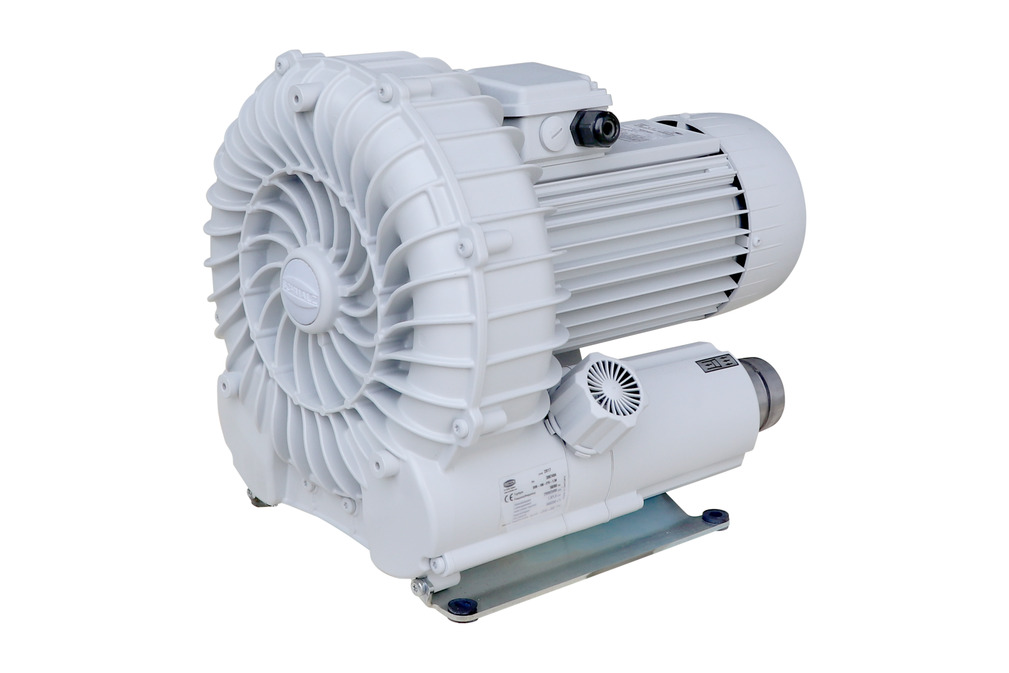

SB 180 215 1.5 IE3-TYP1
Art-Nr.: 10.04.01.00069
Vakuum-Gebläse für hohe Saugleistung
| Saugvermögen (50 Hz) | 180 (m³/h) |
| Saugvermögen (60 Hz) | 230 (m³/h) |
| Vakuum (50 Hz) | 215 (mbar) |
| Vakuum (60 Hz) | 230 (mbar) |
| Nennleistung bei 50 Hz | 1.5 (kW) |
| Nennleistung bei 60 Hz | 1.8 (kW) |
| Spannung bei 50 Hz | D230V/Y400V ±10% |
| Spannung bei 60 Hz | D265V/Y460V ±10% |
| Spannung 60 Hz | S065 |
| Ausführung | IE3:EU/CN/IND |
| Zulassung | UL/CSA |
| Zulassung | UL/CSA |
| Gewicht | 28.5 (kg) |
| Farbe | RAL 7035 Lichtgrau |

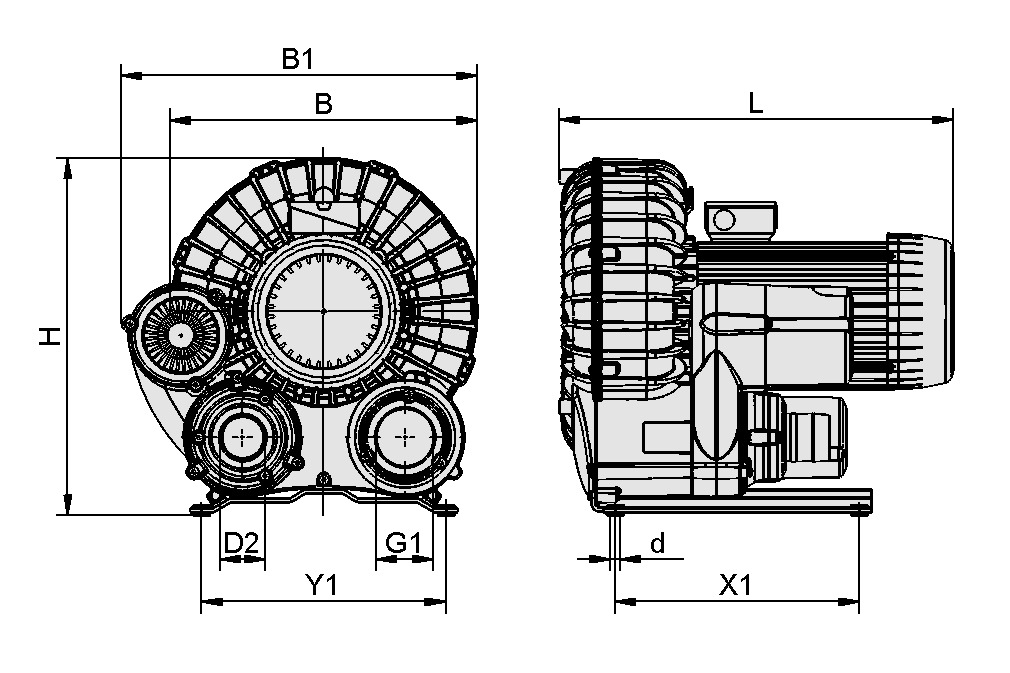

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 306 mm |
| B1 | 317 mm |
| d | 10,2 mm |
| D2 | 60 mm |
| G1 | G1-1/2"-IG |
| H | 357 mm |
| L | 431 mm |
| X1 | 240 mm |
| Y1 | 240 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugvermögen (50 Hz) | 180 m³/h |
| Saugvermögen (50 Hz) | 2.999,9 l/min |
| Saugvermögen (60 Hz) | 230 m³/h |
| Vakuum (50 Hz) | 215 mbar |
| Vakuum (60 Hz) | 230 mbar |
| Schutzart IP | IP 55 |
| Nennleistung bei 50 Hz | 1,5 kW |
| Nennleistung bei 60 Hz | 1,8 kW |
| Spannung bei 50 Hz | D230V/Y400V ±10% |
| Spannung bei 60 Hz | D265V/Y460V ±10% |
| Schalldruckpegel bei 50 Hz | 63,9 dB(A) |
| Schalldruckpegel bei 60 Hz | 69,2 dB(A) |
| Gewicht | 28,5 kg |
| Ausführung Aufbau | IE3-TYP1 |
| Zulassung | UL/CSA |
| Ausführung | IE3:EU/CN/IND |
| Produktfamilie | SB |
Leistungsdaten
Leistungsdaten
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Zubehör

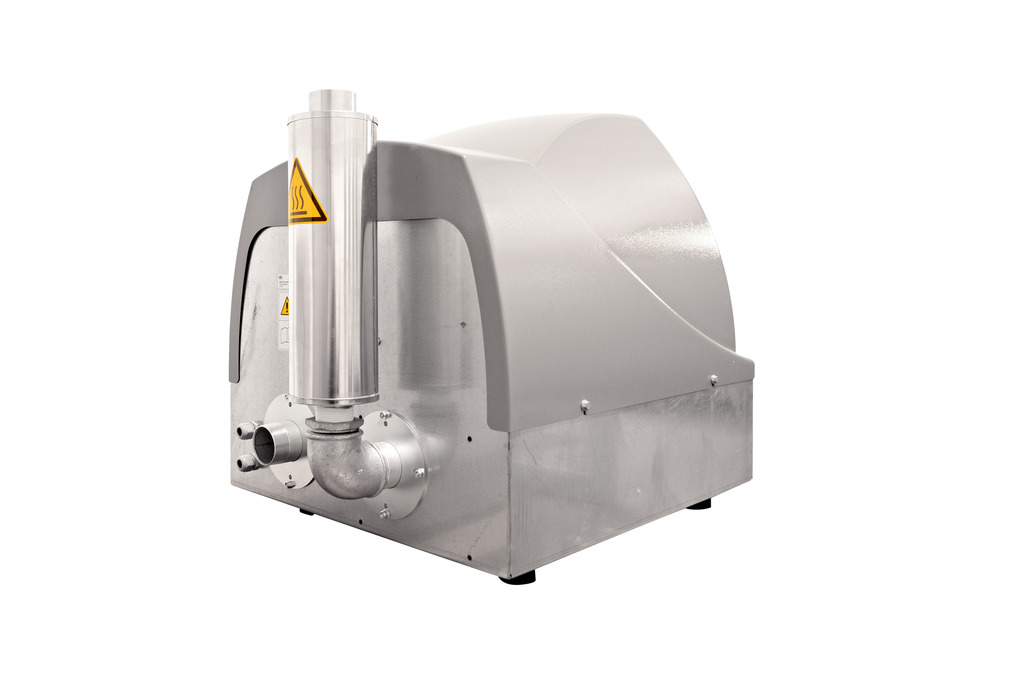

SBB-230V-AC-ST/ABS-LUE SB10.04.04.00234Schalldämmbox zur Reduzierung des
Schalldruckpegels
| Verwendung Konstruktion | Gebläse SB |
| Spannung DC | 230V - AC |
| Normteilewerkstoff | Stahl/ABS |
| Gewinde G1 | G2"-AG |
| Länge L | 661 (mm) |
| Breite B | 586 (mm) |
| Höhe H | 563 (mm) |

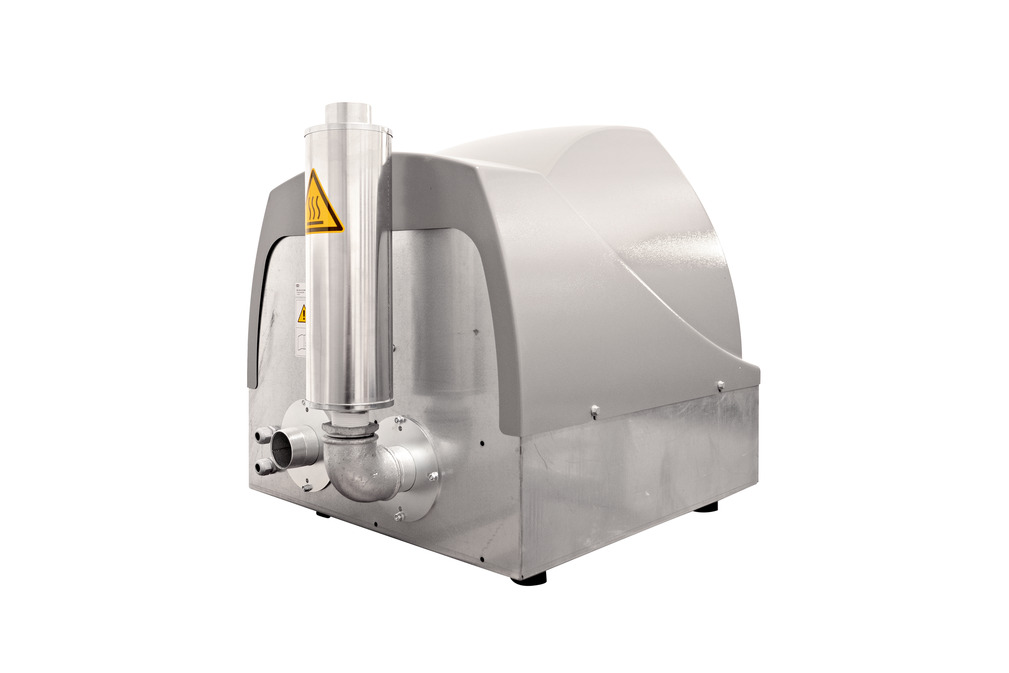

SBB-24V-DC-ST/ABS-LUE SB10.04.04.00319Schalldämmbox zur Reduzierung des
Schalldruckpegels
| Verwendung Konstruktion | Gebläse SB |
| Spannung DC | 24 V - DC |
| Normteilewerkstoff | Stahl/ABS |
| Gewinde G1 | G2"-AG |
| Länge L | 661 (mm) |
| Breite B | 586 (mm) |
| Höhe H | 563 (mm) |
STF 60 P 4.5 SSD10.07.01.00259Staubfilter
| Anschluss | Ø60mm |
| Bauform | Piclongehäuse |
| Nenndurchfluss | 270 (m³/h) |
| Filterfeinheit | 3 (µm) |
| Zusatzausstattung | Schlauchschelle SSD |
