FSTA G1/2-AG 50
Art-Nr.: 10.01.02.00578
Federstößel mit beidseitiger Dämpfung und Höhenausgleich
| Saugeranschluss | G1/2"-AG |
| Vakuum-Anschluss | G3/8"-IG |
| Federweg Z | 50 (mm) |
| Anzugsdrehmoment (max) | 50 (Nm) |

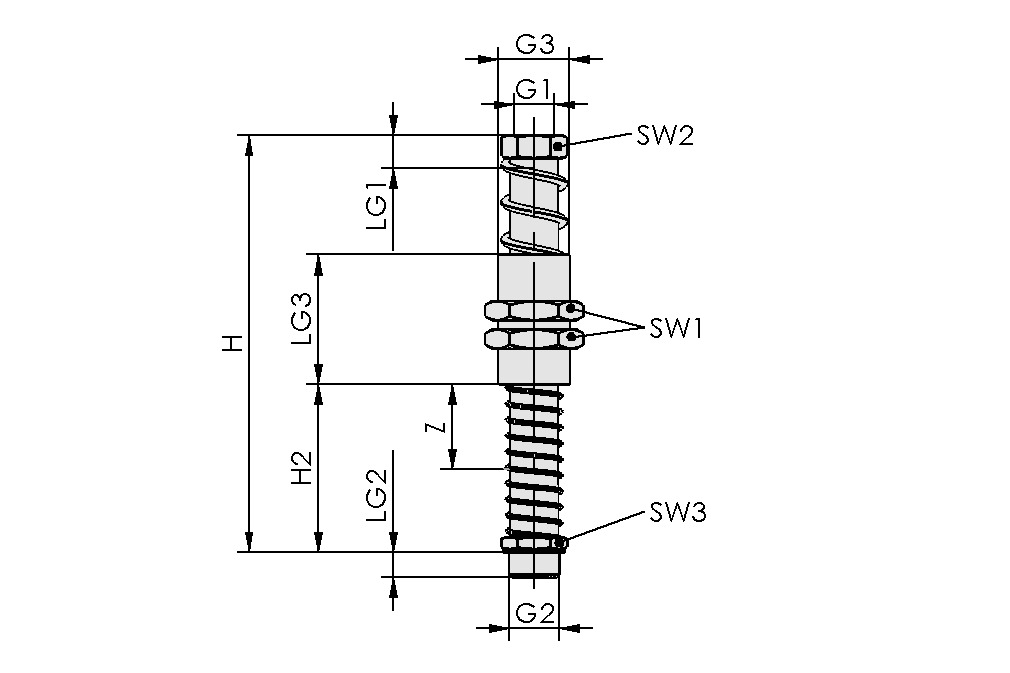

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| G1 | G3/8"-IG |
| G2 | G1/2"-AG |
| G3 | M30x1.5-AG |
| H | 176,5 mm |
| H2 | 72,5 mm |
| LG1 | 12 mm |
| LG2 | 10,5 mm |
| LG3 | 55 mm |
| SW1 | 36 mm |
| SW2 | 24 mm |
| SW3 | 24 mm |
| Z (Hub) | 50 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Federrate | 1,81 N/mm |
| Federvorspannung | 3,95 N |
| Federkraft Hubmitte | 49,2 N |
| Vertikalbelastung | 4.900 N |
| Horizontalbelastung | 1.200 N |
| Anzugsdrehmoment (max) | 50 Nm |
| Gewicht | 539 g |
| Einsatztemperatur | 0 ... 80 °C |
| Produktfamilie | FSTA |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
