SCPSi 2-14 G02 NC M12-5
Art-Nr.: 10.02.02.04370
Kompaktejektor m. integrierter Luft- sparregelung in schmaler Bauform und IO-Link Funktionalität
| Düsengröße | 2-14 |
| Anschluss | G1/8"(1)-G1/8"(2) |
| Elektrischer Anschluss | Stecker M12, 5 polig |
| Saugvermögen (max.) | 71.5 (l/min) |
| Luftverbrauch Saugen | 82 (l/min) |
| Druckbereich (Betriebsdruck) [bar] | 3,0 ... 6,0 bar |
| Schutzart IP | IP 65 (mit Stecker) |
| Max. Vakuum | -850 (mbar) |
| Steuerung Ventil | Stromlos geschlossen |
| Funktionsweise Ejektor | Digitale Luftsparfunktion |

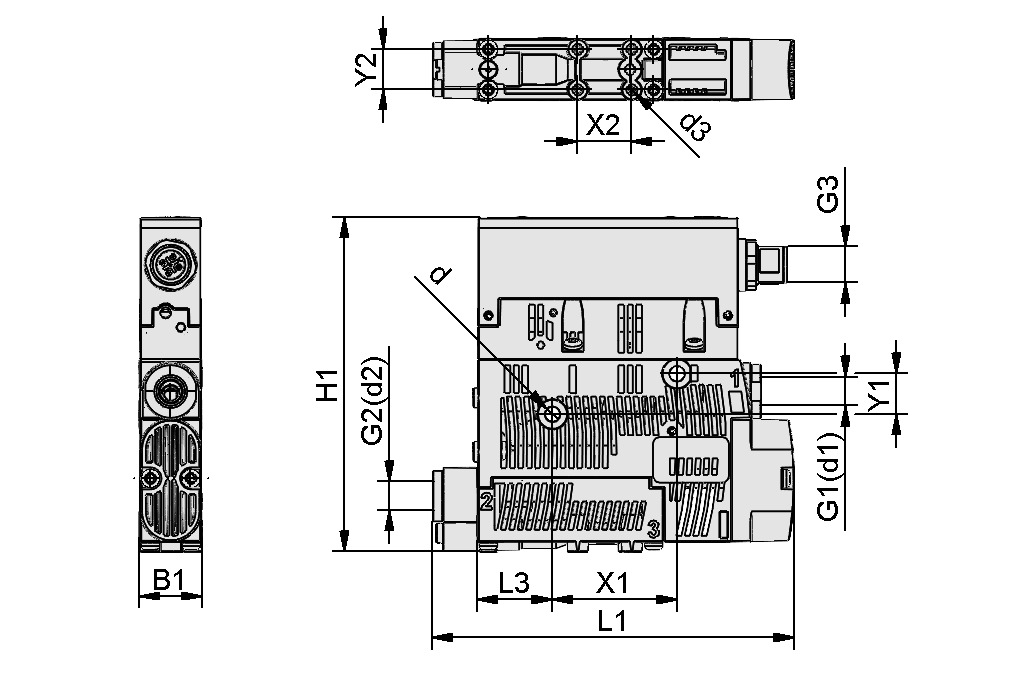

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B1 | 18,6 mm |
| d | 4,4 mm |
| d3 | 2,6 mm |
| G1 | G1/8"-IG |
| G2 | G1/8"-IG |
| G3 | M12x1-AG |
| H1 | 99 mm |
| L1 | 106 mm |
| L3 | 22 mm |
| X1 | 36,9 mm |
| X2 | 16 mm |
| Y1 | 12 mm |
| Y2 | 12 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Düsengröße | 2-14 |
| Evakuierungsgrad | 85 % |
| Saugvermögen (max.) | 4,4 m³/h |
| Saugvermögen (max.) | 71,5 l/min |
| Luftverbrauch Saugen | 5,04 m³/h |
| Luftverbrauch Saugen | 82 l/min |
| Luftverbrauch Abblasen | 7,2 m³/h |
| Max. Luftverbrauch Abblasen | 120 l/min |
| Schalldruckpegel frei | 75 dB(A) |
| Schalldruckpegel angesaugt | 70 dB(A) |
| Druckbereich (Betriebsdruck) [bar] | 3,0 ... 6,0 bar |
| Empfohlener Schlauchinnendurchmesser Druckluftseite | 4 mm |
| Empfohlener Schlauchinnendurchmesser Vakuumseite | 6 mm |
| Gewicht | 0,2 kg |
| Einsatztemperatur | 0 ... 50 °C |
| Druckbereich (Betriebsdruck) [psi] | 43,5 ... 87,0 |
| Saugvermögen (max.) | 2,52 cfm |
| Luftverbrauch Saugen | 2,9 cfm |
| Luftverbrauch Abblasen | 4,24 cfm |
| Max. Vakuum | -25,1 inHg |
| Steuerung Ventil | Stromlos geschlossen |
| Produktfamilie | SCPSi |
Leistungsdaten
Leistungsdaten
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
EPLAN Makro
EPLAN Makro
Dokumentation
Dokumentation
Software
Software
In diesem Bereich finden Sie die passende Software zu diesem Produkt.
| Dokumentation | Sprache |
|---|---|
| Englisch | |
| Englisch |
Ersatzteile
VST SCPS-zw-stuf-SD10.02.02.04738Verschleißteilsatz Ejektor
| Verwendung Konstruktion | Kompaktejektoren SCPS/SCPSi |
| Baugröße | zw-stuf-SD |
Zubehör
ASK B-M12-5 5000 K-5P21.04.05.00080Anschlusskabel
| Elektrischer Anschluss | Buchse M12, 5 polig |
| Kabellänge | 5000 (mm) |
| Anschluss 2 | Kabel, 5 polig |
| Material Schlauch | PUR-Kabel |
ASV SM/CPi B-M12-5 2xS-M12-410.02.02.03490Anschlussverteiler
| Druckbereich (Betriebsdruck) [bar] | bar |
| Länge L | 1050 (mm) |
VFI CN6/4 5010.07.01.00241Vakuumfilter mit austauschbarer
Filterpatrone
| Anschluss | Schlauch 6/4 Überw.mutter |
| Filterfeinheit | 50 (µm) |
VFI CN8/6 5010.07.01.00245Vakuumfilter mit austauschbarer
Filterpatrone
| Anschluss | Schlauch 8/6 Überw.mutter |
| Filterfeinheit | 50 (µm) |
SET SCPS10.02.02.04343Befestigungssatz
| Länge L | 113 (mm) |
| Breite B | 70 (mm) |
| Höhe H | 73 (mm) |
| Verwendung Konstruktion | Kompaktejektoren SCPS/SCPSi |
ABL-SET SCPS zweistufig10.02.02.04667Abluftset
| Verwendung Konstruktion | Kompaktejektoren SCPS/SCPSi |
| Baugröße | zweistufig |
| Länge L | 14 (mm) |
| Breite B | 18 (mm) |
| Gewicht | 16.3 (g) |
ASK B-M12-5 1000 S-M12-521.04.05.00158Anschlusskabel
| Druckbereich (Betriebsdruck) [bar] | bar |
| Elektrischer Anschluss | Buchse M12, 5 polig |
| Kabellänge | 1000 (mm) |
| Anschluss 2 | Stecker M12, 5 polig |
| Material Schlauch | PUR-Kabel |
ASK B-M12-5 2000 S-M12-521.04.05.00211Anschlusskabel
| Druckbereich (Betriebsdruck) [bar] | bar |
| Elektrischer Anschluss | Buchse M12, 5 polig |
| Kabellänge | 2000 (mm) |
| Anschluss 2 | Stecker M12, 5 polig |
| Material Schlauch | PUR-Kabel |
GP 3 SCPS 07..15 G210.02.02.04884Druckluftverteiler als
Sammelanschluss und zur Verblockung
von Ejektoren
| Anzahl Anschlüsse | 3 |
| Länge L | 89.4 (mm) |
| Breite B | 38 (mm) |
| Höhe H | 34 (mm) |
| Gewicht | 177 (g) |
GP 4 SCPS 07..15 G210.02.02.04338Druckluftverteiler als
Sammelanschluss und zur Verblockung
von Ejektoren
| Anzahl Anschlüsse | 4 |
| Länge L | 108 (mm) |
| Breite B | 38 (mm) |
| Höhe H | 34 (mm) |
| Gewicht | 200.3 (g) |
GP 5 SCPS 07..15 G210.02.02.04858Druckluftverteiler als
Sammelanschluss und zur Verblockung
von Ejektoren
| Anzahl Anschlüsse | 5 |
| Länge L | 126.6 (mm) |
| Breite B | 38 (mm) |
| Höhe H | 34 (mm) |
| Gewicht | 194.3 (g) |
GP 6 SCPS 07..15 G210.02.02.04837Druckluftverteiler als
Sammelanschluss und zur Verblockung
von Ejektoren
| Anzahl Anschlüsse | 6 |
| Länge L | 145.2 (mm) |
| Breite B | 38 (mm) |
| Höhe H | 34 (mm) |
| Gewicht | 245.9 (g) |
GP 8 SCPS 07..15 G210.02.02.04937Druckluftverteiler als
Sammelanschluss und zur Verblockung
von Ejektoren
| Anzahl Anschlüsse | 8 |
| Länge L | 182.4 (mm) |
| Breite B | 38 (mm) |
| Höhe H | 34 (mm) |
HUT-SN-KL 75x18x9 SCPS10.02.02.04149Hutschienenklemme kpl.
| Länge L | 75 (mm) |
| Breite B | 18 (mm) |
| Höhe H | 9 (mm) |
| Verwendung Konstruktion | Kompaktejektoren SCPS/SCPSi |
| Profiltyp | EN 50022 |
VFT G1/4-IG 8010.07.01.00119Vakuum-Tassenfilter mit
Klarsichtgehäuse und
austauschbarem Filter
| Anschluss | G1/4"-IG |
| Bauform | kurzer Filtereinsatz |
| Nenndurchfluss | 110 (l/min) |
| Nenndurchfluss | 6.6 (m³/h) |
| Filterfeinheit | 80 (µm) |
