EVE-KL 300 AC3 FU
Art-Nr.: 10.03.01.00834
Trockenläufer Pumpe mit konstanter Saugleistung, robust u. wartungsarm
| Spannung bei 50 Hz | 400-480V AC3 |
| Spannung 60 Hz | 400-480AC3 |
| mit | Frequenzumformer-Regelung |
| Saugvermögen (60 Hz) | 325 (m³/h) |
| Vakuum (60 Hz) | 850 (mbar) |
| Zulassung | UL/CSA |
| Nennleistung bei 60 Hz | 7.5 (kW) |
| Gewicht | 340 (kg) |

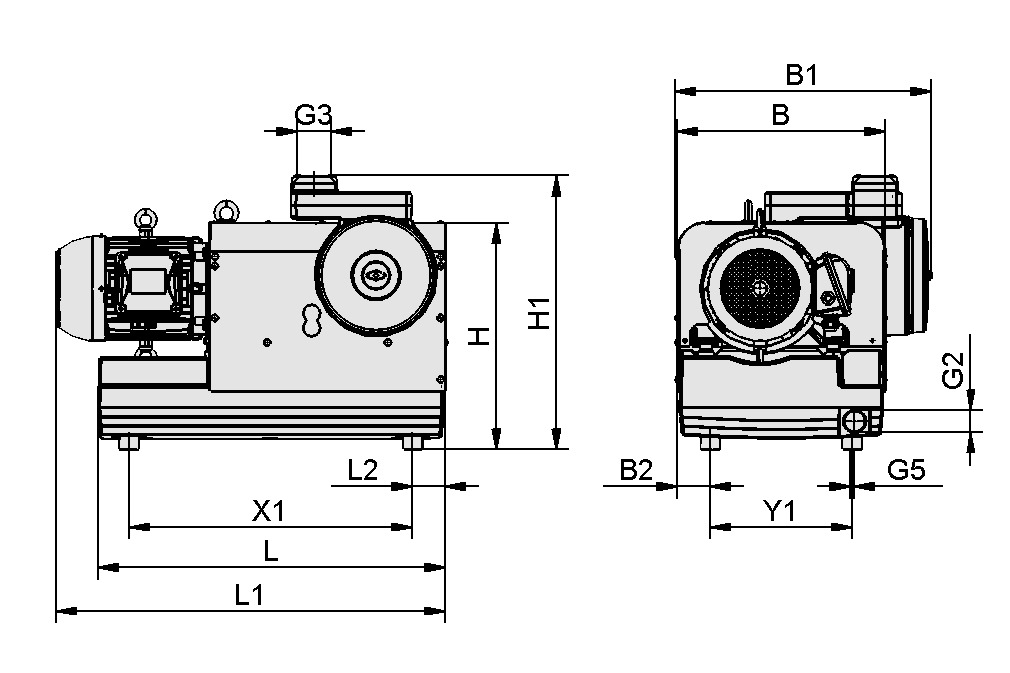

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 483 mm |
| B1 | 580 mm |
| B2 | 91,5 mm |
| G2 | G2"-IG |
| G3 | G2-1/2"-IG |
| G5 | M10-IG |
| H | 541 mm |
| L | 808 mm |
| H1 | 624 mm |
| L2 | 71 mm |
| L1 | 956 mm |
| Y1 | 300 mm |
| X1 | 670 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Vakuum (60 Hz) | 850 mbar |
| Saugvermögen (60 Hz) | 325 m³/h |
| Spannung bei 50 Hz | 400-480V AC3 |
| Spannung bei 60 Hz | 400-480V AC3 |
| Nennleistung bei 60 Hz | 7,5 kW |
| Stromart | AC3 |
| Stromtyp | Drehstrom |
| Gewicht | 340 kg |
| Schutzart IP | IP 55 |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
FILT-EINS 197x102 PAP EVE-KL10.03.01.00701Filtereinsatz (rund)
| Außendurchmesser D | 197 (mm) |
| Länge L | 102 (mm) |
| Filtermaterial | Papier |
| Verwendung Konstruktion | Pumpe EVE-KL |
FILT-EINS 197x102 PES EVE-KL10.03.01.00702Filtereinsatz (rund)
| Außendurchmesser D | 197 (mm) |
| Länge L | 102 (mm) |
| Filtermaterial | Polyester |
| Verwendung Konstruktion | Pumpe EVE-KL |
