EVE-TR 40 AC3 IE3-TYP2
Art-Nr.: 10.03.01.00350
Trockenläufer Pumpe mit konstanter Saugleistung, robust u. wartungsarm
| Stromtyp | Drehstrom |
| Spannung 60 Hz | S067 |
| Spannung bei 60 Hz | YY230/Y460V ±10% |
| Saugvermögen (60 Hz) | 48 (m³/h) |
| Nennleistung bei 60 Hz | 1.3 (kW) |
| Ausführung | IE3:US/CAN |
| Zulassung | UL/CSA |
| Gewicht | 40 (kg) |

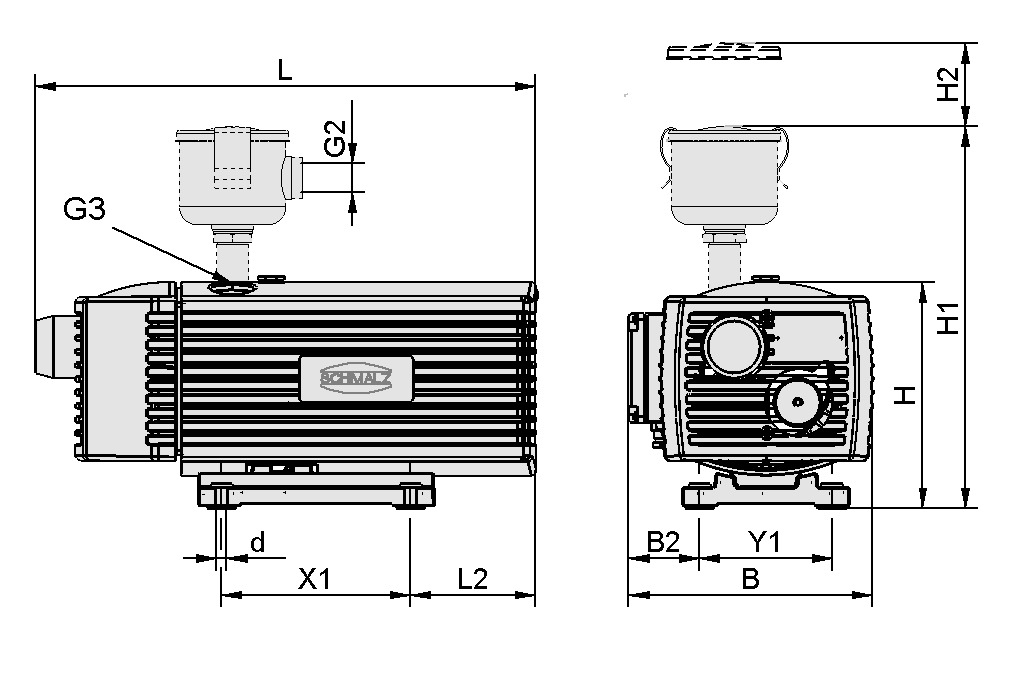

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 270 mm |
| B2 | 50 mm |
| d | 7 mm |
| G3 | G3/4"-IG |
| H | 293 mm |
| L | 561 mm |
| L2 | 131 mm |
| X1 | 220 mm |
| Y1 | 190 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugvermögen (60 Hz) | 48 m³/h |
| Spannung bei 60 Hz | YY230/Y460V ±10% |
| Nennleistung bei 60 Hz | 1,3 kW |
| Stromart | AC3 |
| Stromtyp | Drehstrom |
| Ausführung | IE3:US/CAN |
| Gewicht | 40 kg |
| Schutzart IP | IP 55 |
| Produktfamilie | EVE-TR |
Leistungsdaten
Leistungsdaten
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
VST EVE-TR-4010.03.01.00135Verschleißteilsatz Pumpe
| Verwendung Konstruktion | Pumpe EVE-TR |
| Baugröße | 40 |
| enthält | Kohleschiebersatz |
| und | Filter |
FILT-EINS 64x71 PAP EVE-TR-25-40-5010.03.01.00029Filtereinsatz (rund)
| Verwendung Konstruktion | Pumpe EVE-TR |
| Baugröße | 25-40-50 |
Zubehör
VBV -950...0 G1-AG EVE 10-4010.03.01.00136Vakuumbegrenzungsventil zum
Begrenzen des max. Unterdruckes
| Außendurchmesser D | 46 (mm) |
| Max. Vakuum | -950 (mbar) |
| Gewinde G1 | G1"-AG |
| Länge L | 53.5 (mm) |
| Verwendung Konstruktion | Pumpe EVE |
| Baugröße | 10-40 |
MSS-K 4-6.3A10.04.04.00121Motorschutzschalter mit Gehäuse
| Verwendung Konstruktion | PKZM0 |
| Farbe | Grau |
| Schutzart IP | IP 65 |
| Messbereich [bar] | bar |
- AUSLAUFPRODUKT
VOL 5010.03.03.00118Vakuum-Speicher
| Speichervolumen | 50 (l) |
| Höhe H | 235 (mm) |
| Zusatzfunktion Vakuumspeicher | Mano, Rückschl.ventil, Filter |
SBB-EVE-24V-DC-ST-VZ-LUE10.04.04.00367Schalldämmbox zur Reduzierung des
Schalldruckpegels
| Normteilewerkstoff | Stahl |
| Oberfläche | verzinkt |
| mit | Lüfter |
| Länge L | 809 (mm) |
| Breite B | 385 (mm) |
| Höhe H | 378 (mm) |
