FSGA 25 HT1-60 G1/8-IG
Art-Nr.: 10.01.06.00956
Balgsauggreifer (rund) mit optimaler Anpassung auf unebenen Oberflächen
| Baugröße | 25 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 (Shore A) |
| Nippelwerkstoff | Aluminium |
| Anschluss | G1/8"-IG |
| Faltenanzahl | 1.5 |
| Vakuum-Anschluss | G1/8"-IG |

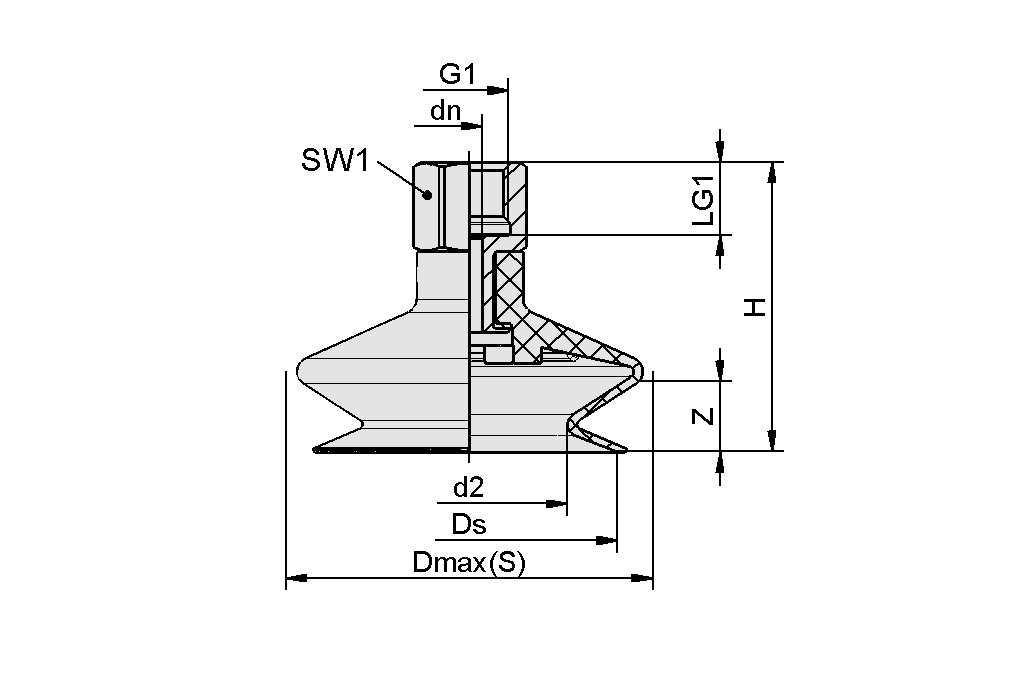

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| d2 | 9,9 mm |
| Dmax(S) | 26,5 mm |
| dn | 3,5 mm |
| Ds | 22,5 mm |
| G1 | G1/8"-IG |
| H | 35 mm |
| LG1 | 8 mm |
| SW1 | 14 mm |
| Z (Hub) | 9 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 Shore A |
| Baugröße | 25 |
| Faltenanzahl | 1,5 |
| Anschluss | G1/8-IG |
| Werkstückradius min. (konvex) | 25 mm |
| Volumen | 3,15 cm³ |
| Saugkraft (-600mbar) | 5,3 N |
| Abreißkraft | 17,3 N |
| Schlauchinnendurchmesser (empf.) d | 4 mm |
| Gewicht | 6,8 g |
| Produktfamilie | FSGA |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
SA-NIP N016 G1/8-IG DN35010.01.06.05731Saugeranschlussnippel
| Nippelfamilie | N 016 |
| Gewinde G1 | G1/8"-IG |
| Länge L1 | 18.5 (mm) |
| Einbaulänge | 12 (mm) |
| Nenndurchmesser dn | 3.5 (mm) |
| Normteilewerkstoff | Aluminium |
FGA 25 HT1-60 N01610.01.06.00872Balgsauger (rund) mit optimaler
Anpassung auf unebenen Oberflächen
| Baugröße | 25 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 (Shore A) |
| Faltenanzahl | 1.5 |
Zubehör
SPI 25 PEEK10.01.06.03286Einlegscheibe für Sauggreifer
für die abdruckfreie Handhabung
von sensiblen Werkstücken
| Baugröße | 25 |
| Normteilewerkstoff | Polyetheretherketon |
