SPLO 300x100 NBR-55 TV
Art-Nr.: 10.01.05.00188
Flachsauggreifer (oval) für längliche, auch gewölbte Werkstücke
| Abmessung (LxB) | 300 x 100 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 55 (Shore A) |
| Höhe H | 25 (mm) |

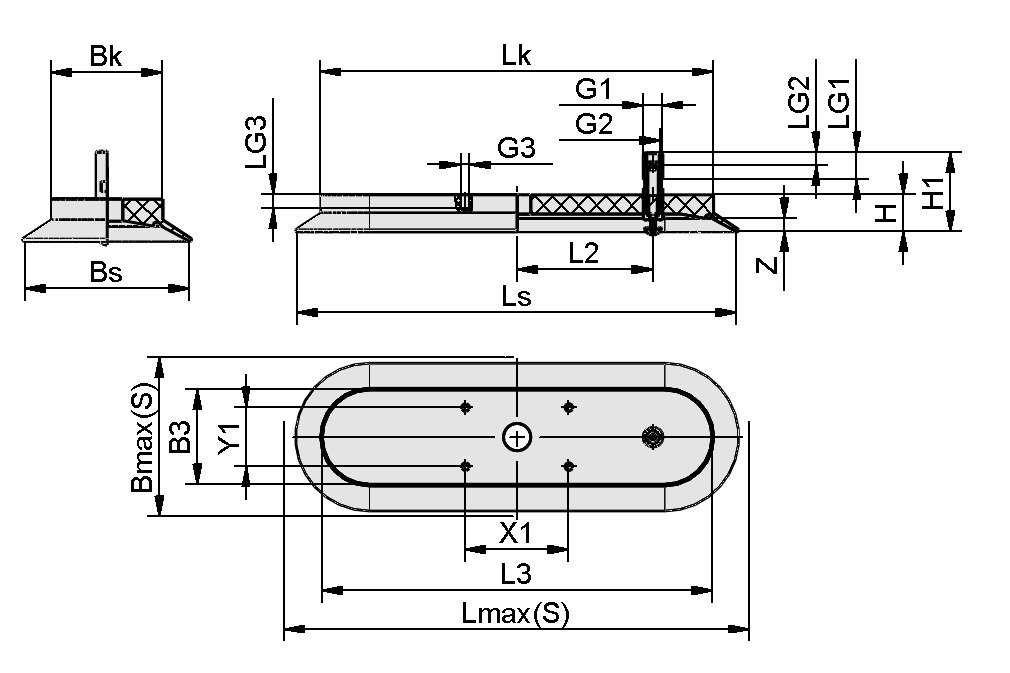

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B3 | 65 mm |
| Bk | 67,7 mm |
| Bmax(S) | 108 mm |
| Bs | 98,8 mm |
| G1 | G1/4"-AG |
| G2 | G1/8"-IG |
| G3 | M6-IG |
| H | 25 mm |
| H1 | 53,5 mm |
| L2 | 92 mm |
| L3 | 264 mm |
| LG1 | 13 mm |
| LG2 | 9,5 mm |
| LG3 | 9 mm |
| Lk | 266,7 mm |
| Lmax(S) | 308 mm |
| Ls | 297,8 mm |
| X1 | 70 mm |
| Y1 | 40 mm |
| Z (Hub) | 8,8 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 1.250 N |
| Volumen | 256,39 cm³ |
| Werkstückradius min. (konvex) | 175 mm |
| Faltenanzahl | 0 |
| Abmessung (LxB) | 300 x 100 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Gewicht | 1.300 g |
| Produktfamilie | SPLO |
