SUF 40 HT1-60 G1/8-AG
Art-Nr.: 10.01.01.14107
Sauggreifer (rund) für die prozesssichere Handhabung von glatten o. leicht rauen Oberflächen
| Baugröße | 40 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 (Shore A) |
| Vakuum-Anschluss | G1/8"-AG |

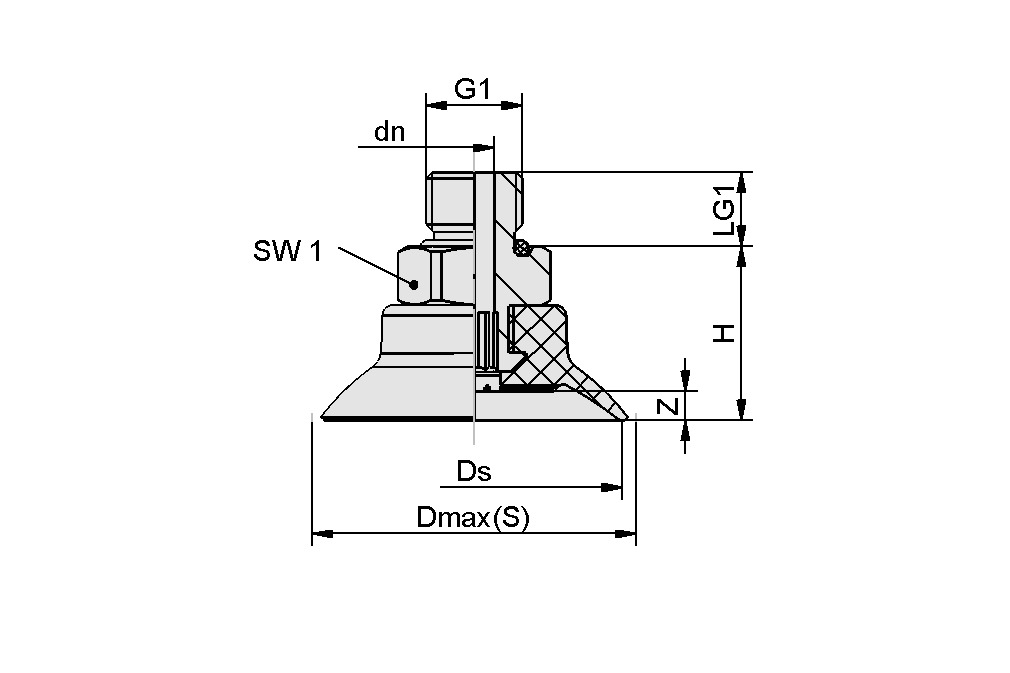

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| Dmax(S) | 44 mm |
| Ds | 40 mm |
| dn | 4,1 mm |
| G1 | G1/8"-AG |
| H | 23,2 mm |
| LG1 | 7,5 mm |
| SW1 | 17 mm |
| Z (Hub) | 4 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 61 N |
| Abreißkraft | 61 N |
| Volumen | 3,8 cm³ |
| Werkstückradius min. (konvex) | 50 mm |
| Schlauchinnendurchmesser (empf.) d | 4 mm |
| Baugröße | 40 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 Shore A |
| Gewicht | 17,1 g |
| Produktfamilie | SUF |
| Faltenanzahl | 0 |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile
SC 050 G1/8-AG10.01.06.04250Anbindungselement für Sauggreifer
"SchmalzConnector"
| Anbindungstyp | 050 |
| Vakuum-Anschluss | G1/8"-AG |
| Einbaulänge | 7.2 (mm) |
| Nenndurchmesser dn | 4.1 (mm) |
SUF 40 HT1-60 SC05010.01.01.13995Sauger (rund, flach) für die
prozesssichere Handhabung von
glatten o. leicht rauen Oberflächen
| Baugröße | 40 |
| Saugerwerkstoff | Hochtemp. Material HT1 |
| Materialhärte [Shore A] | 60 (Shore A) |
