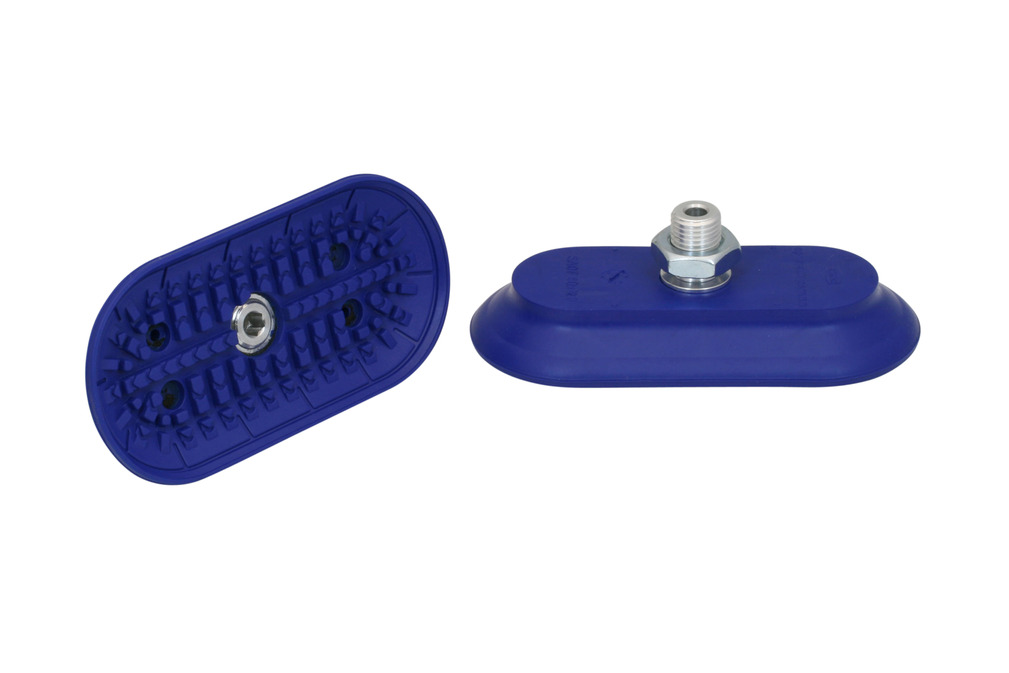

SAOF 120x60 NBR-60 M14x1.5-AG
Art-Nr.: 10.01.05.00350
Flachsauggreifer (oval) für höchste Dynamik auf glatten sowie geölten Oberflächen
| Abmessung (LxB) | 120x60 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 60 (Shore A) |
| Nippelwerkstoff | Aluminium |
| Anschluss | M14x1.5-AG |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| Bmax(S) | 65 mm |
| Bs | 57,6 mm |
| dn | 6 mm |
| G1 | M14x1.5-AG |
| H | 26 mm |
| LG1 | 10 mm |
| Lmax(S) | 128 mm |
| Ls | 126,6 mm |
| SW1 | 22 mm |
| Z (Hub) | 6 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Saugkraft (-600mbar) | 312 N |
| Querkraft | 254 N |
| Querkraft geölte Oberfläche | 170 N |
| Volumen | 39,9 cm³ |
| Werkstückradius min. (konvex) | 75 mm |
| Schlauchinnendurchmesser (empf.) d | 6 mm |
| Faltenanzahl | 0 |
| Saugerwerkstoff | Nitrilkautschuk NBR |
| Materialhärte [Shore A] | 60 Shore A |
| Gewicht | 90 g |
| Produktfamilie | SAOF |
| Abmessung (LxB) | 120x60 |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
