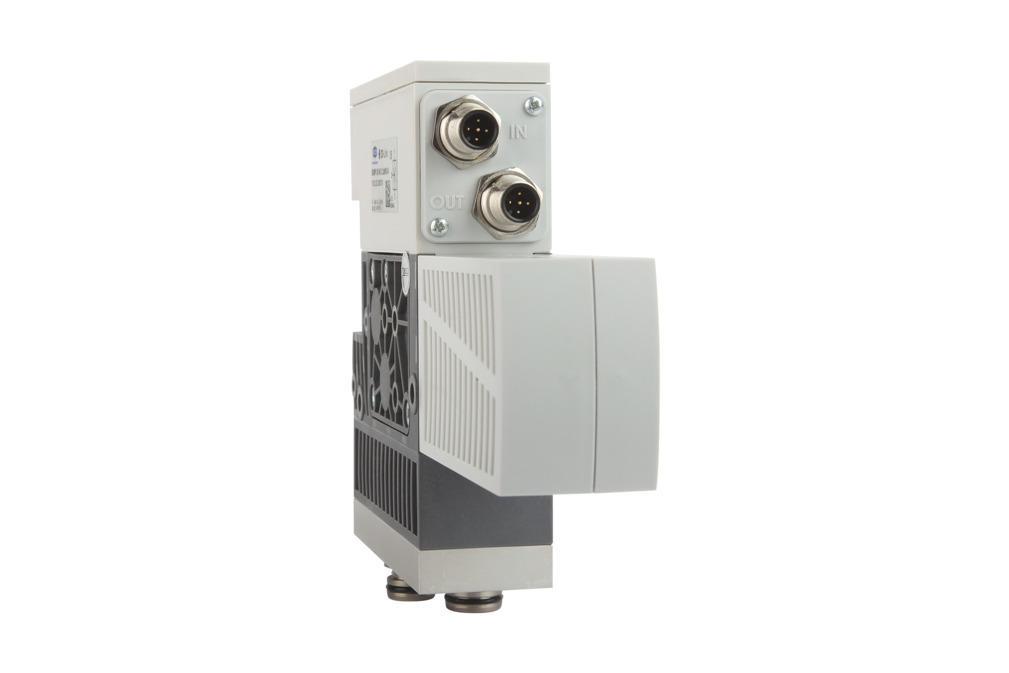

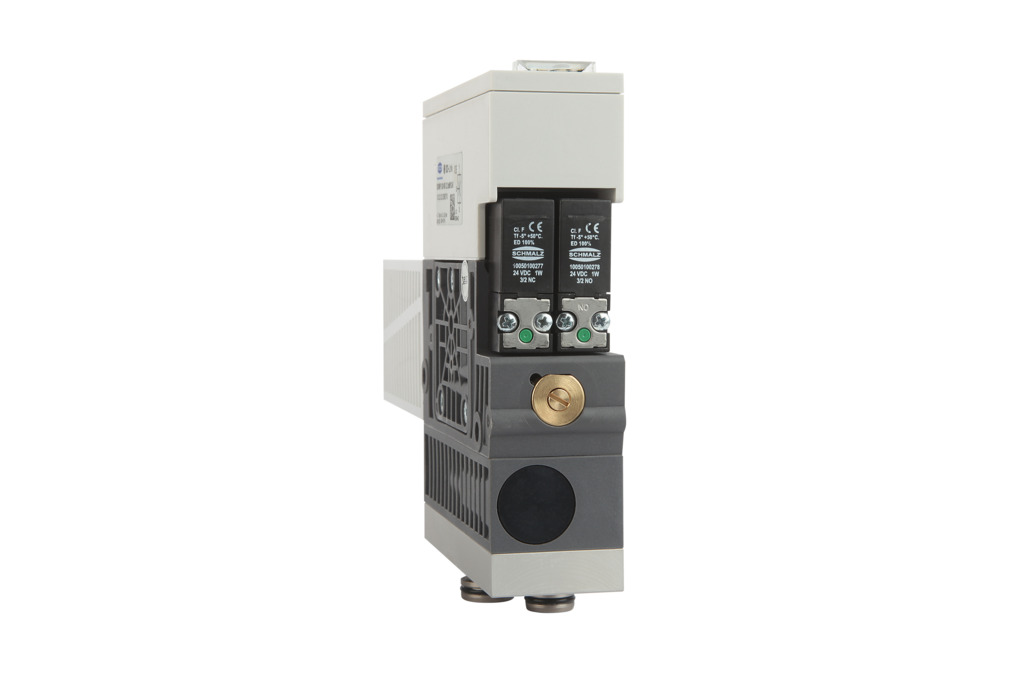

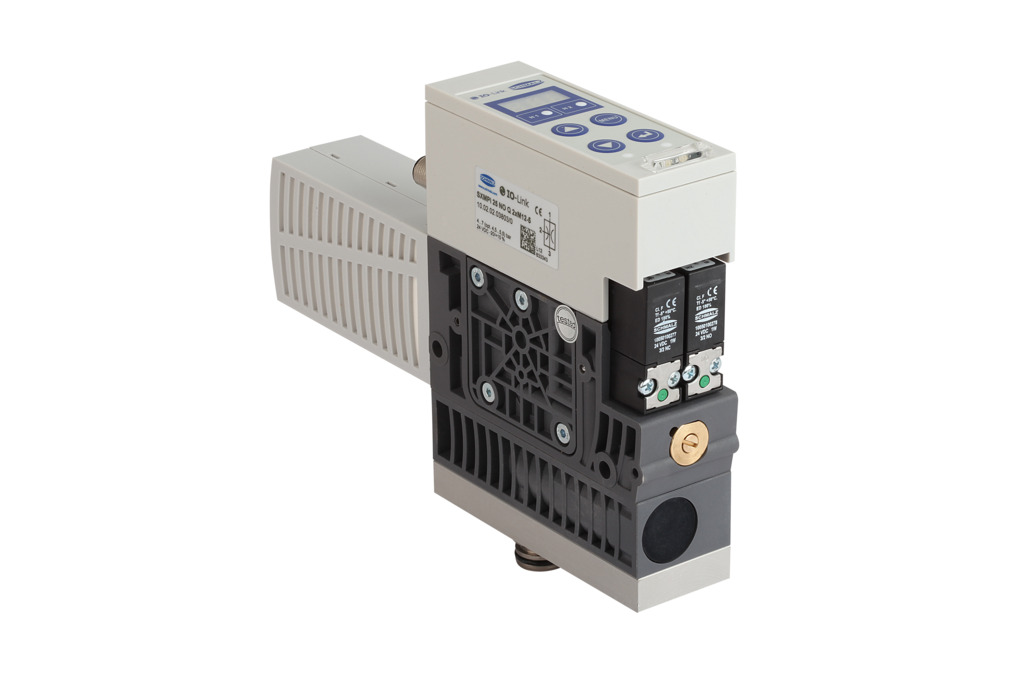

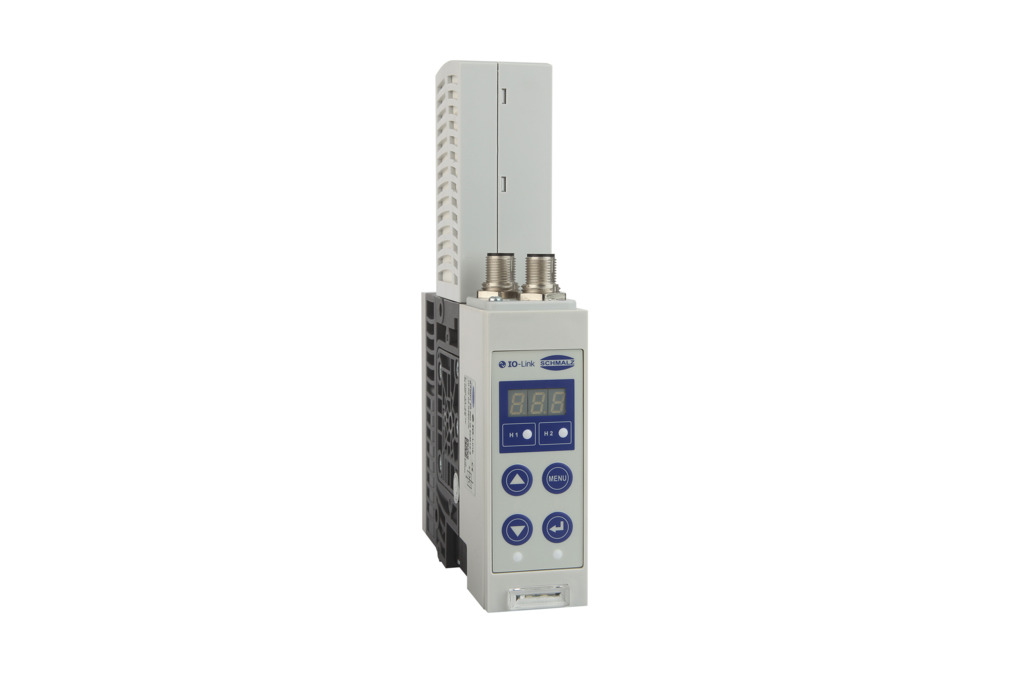

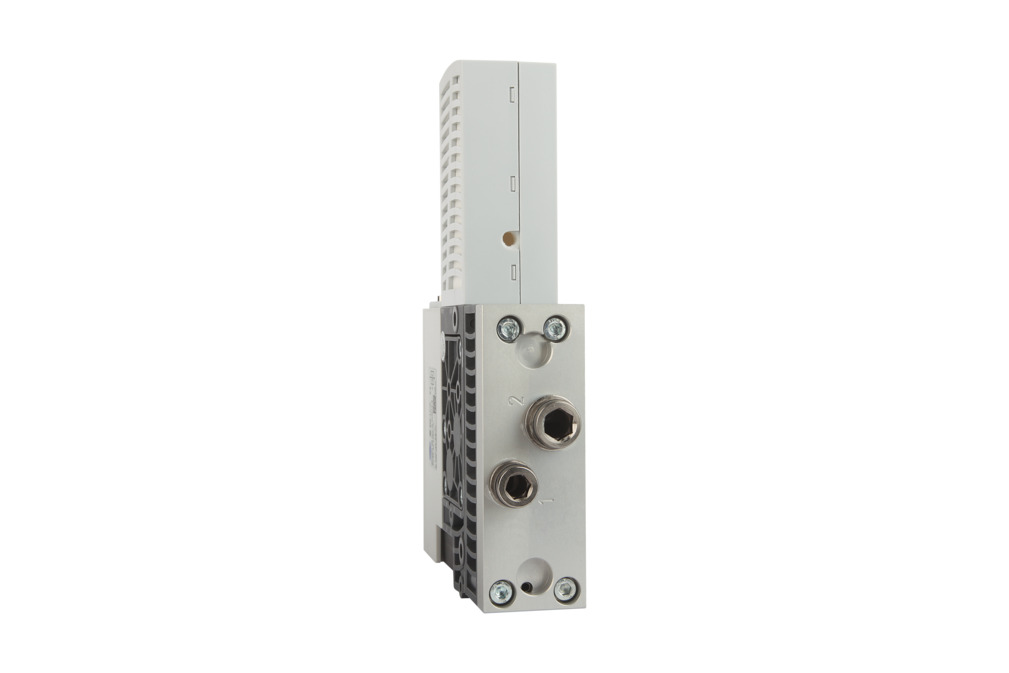

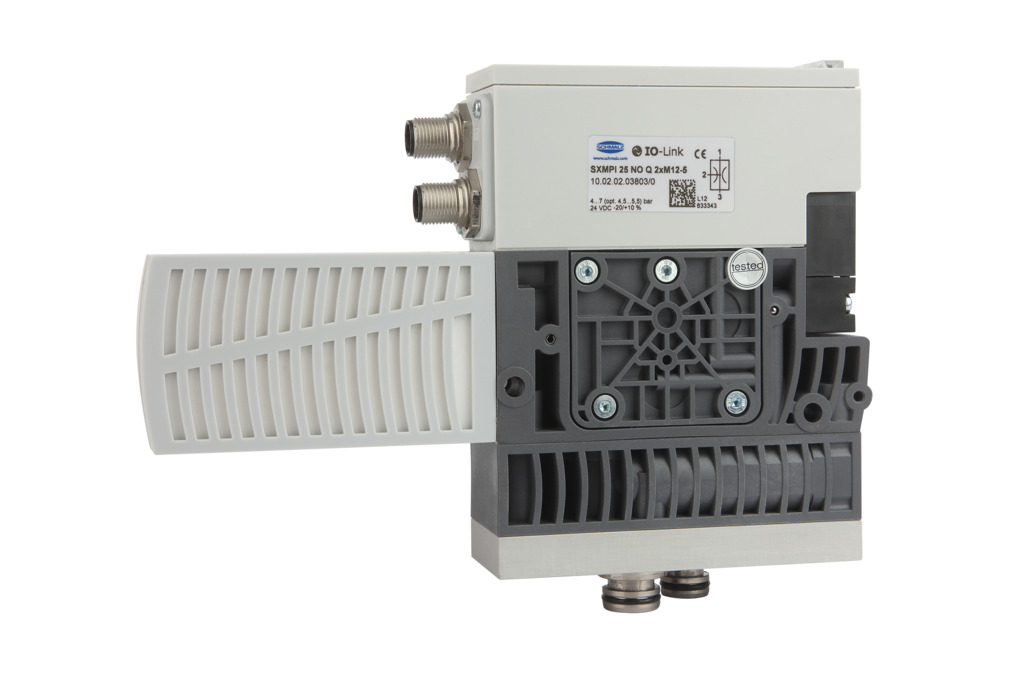

SXMPi 25 NO Q 2xM12-5
N° de artículo: 10.02.02.03803
Eyector compacto con Condition Monitoring y confunción Power en la descarga et ahorro de aire
| Diámetro de la tobera | 2.5 (mm) |
| Válvula de mando | Abierta sin corriente |
| Conexión eléctrica | 2x conector M12, 5+5 polar |
| Comunicación | IO-Link (Class A) |
| Capacidad de aspiración (máx.) | 185 (l/min) |
| Consumo de aire aspiración | 290 (l/min) |
| Margen de presión (presión operativa) [bar] | 3,0 ... 6,0 bar |
| Vacío máx. | -850 (mbar) |
| Nivel acústico libre | 67 (dB(A)) |
| Modelo de protección IP | IP 65 |
Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B | 39 mm |
| d | 5,5 mm |
| G2 | M12x1-MA |
| H | 108 mm |
| H1 | 146 mm |
| H2 | 54 mm |
| H3 | 6 mm |
| H4 | 26 mm |
| L | 210 mm |
| L2 | 5 mm |
| L3 | 97 mm |
| X1 | 89 mm |
| Y1 | 10 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Diámetro de la tobera | 2,5 mm |
| Grado de evacuación | 85 % |
| Capacidad de aspiración (máx.) | 185 l/min |
| Capacidad de aspiración (máx.) | 11,1 m³/h |
| Capacidad de aspiración máx. | 6,53 cfm |
| Consumo de aire aspiración | 290 l/min |
| Consumo de aire aspiración | 17,4 m³/h |
| Consumo de aire aspiración | 10,24 cfm |
| Nivel acústico libre | 67 dB(A) |
| Margen de presión (presión operativa) [bar] | 43,5 ... 87,0 |
| Margen de presión (presión operativa) [bar] | 3,0 ... 6,0 bar |
| Consumo máx. de aire soplado | 320 l/min |
| Diámetro interior del tubo flexible recomendado para aire comprimido | 8 mm |
| Diámetro interior del tubo flexible recomendado para vacío | 9 mm |
| Válvula de mando | Abierta sin corriente |
| Peso | 0,96 kg |
| Temperatura de uso | 0 ... 50 °C |
| Familia de productos | SXMPi |
Datos de rendimiento
Datos de rendimiento
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Software
Software
El software correspondiente a este producto está disponible en esta sección.
| Documentación | Idioma |
|---|---|
| Inglés |
Piezas de repuesto
SD 96x54x40 SXPi/SXMPi10.02.02.02124Silenciador para generador de vacío
| Longitud L | 96 (mm) |
| Anchura B | 54 (mm) |
| Altura H | 40 (mm) |
| Diseño de aplicación | Eyectores compactos SXPi/SXMPi |
VST SXMPi-15-30-SD10.02.02.04543Juego de piezas de desgaste eyector
| Diseño de aplicación | Schmalz X-Pump SXMPi |
| Tamaño | 15-30-SD |
| contiene | Tamiz / silenciador / RSV |
Accesorios
ASK B-M12-5 5000 K-5P21.04.05.00080Cable de conexión
| Conexión eléctrica | Hembrilla M12, 5 pol |
| Longitud del cable | 5000 (mm) |
| Conexión 2 | Cable, 5 polos |
| Material tubo flexible | Cable PUR |
GPQ1 122x46x43 SXPi/SXMPi10.02.02.02473Placa base para confeccionar
bloques de eyectores
| Longitud L | 122 (mm) |
| Anchura B | 46 (mm) |
| Altura H | 43 (mm) |
| Número de conexiones | 1 |
| Diseño de aplicación | Eyectores compactos SXPi/SXMPi |
GPQ2 122x87x48 SXPi/SXMPi10.02.02.02154Placa base para confeccionar
bloques de eyectores
| Longitud L | 122 (mm) |
| Anchura B | 87 (mm) |
| Altura H | 48 (mm) |
| Número de conexiones | 2 |
| Diseño de aplicación | Eyectores compactos SXPi/SXMPi |
