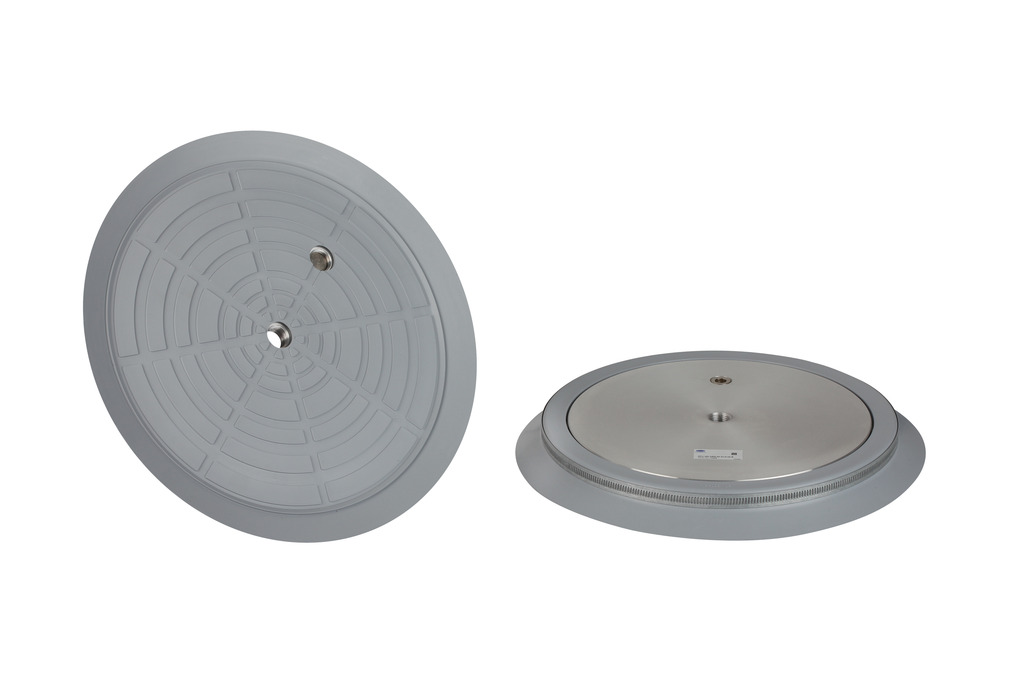

SPU 360 NBR-55 G1/2-IG B
N° de artículo: 10.01.01.10588
Placa de ventosas (redonda) para superficies lisas y ligeramente rugosas
| Tamaño | 360 |
| Material de ventosa | Caucho nitrílico NBR |
| Dureza del material [Shore A] | 55 (Shore A) |
| Conexión | G1/2"-HE |
Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| d2 | 309 mm |
| d3 | 275 mm |
| Dmax(S) | 385 mm |
| Ds | 360 mm |
| G1 | G1/2"-HE |
| G2 | G1/2"-HE |
| H | 35 mm |
| H1 | 35,5 mm |
| L2 | 86 mm |
| LG1 | 17 mm |
| LG2 | 17 mm |
| Z (Recorrido) | 12 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Fuerza de aspiración (-600 mbar) | 5500 N |
| Fuerza de aspiración d2 | 4730 N |
| Volumen | 1289 cm³ |
| Radio de la pieza mín. (convexo) | 3000 mm |
| Diámetro interior del tubo flexible (recomendado) d | 12 mm |
| Tamaño | 360 |
| Material de ventosa | Caucho nitrílico NBR |
| Dureza del material [Shore A] | 55 Shore A |
| Peso | 3660 g |
| Número de pliegues | 0 |
| Familia de productos | SPU |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Piezas de repuesto
DR-SPU 360 NBR-55 B10.01.01.10584Junta anular para placa
de ventosa SPU
| Tamaño | 360 |
| Material de ventosa | Caucho nitrílico NBR |
| Dureza del material [Shore A] | 55 (Shore A) |
Accesorios
SU 36010.01.01.12842Funda para ventosa
| Tamaño | 360 |
| Margen de fijación [mm] | 360,0 ... 400,0 mm |
| Temperatura resistencia | 80 (°C) |
