SPB2 20 SI-40 SW130 P
N° de artículo: 10.01.06.03222
Ventosa de fuelle (redonda) con 2,5 pliegues para alta dinámica cartón y envases con estabilidad propia
| Tamaño | 20 |
| Material de ventosa | Silicona SI |
| Dureza del material [Shore A] | 40 (Shore A) |
| Altura H | 24.3 (mm) |

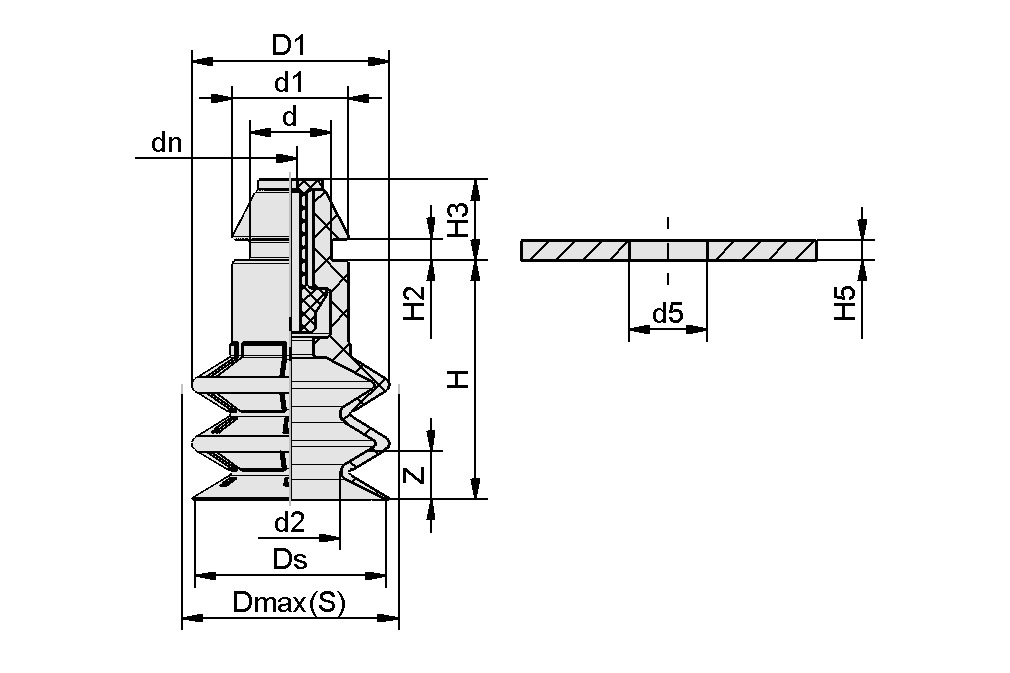

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| d | 8.5 mm |
| d1 | 11.8 mm |
| d2 | 10.2 mm |
| d5 | 7.9 mm |
| dn | 1.3 mm |
| D1 | 20 mm |
| Dmax(S) | 20.5 mm |
| Ds | 19.6 mm |
| H | 24.3 mm |
| H2 | 2.2 mm |
| H3 | 8.2 mm |
| H5 | 2 mm |
| Z (Recorrido) | 9 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Fuerza de aspiración (-600 mbar) | 4.9 N |
| Fuerza de arranque | 8 N |
| Volumen | 2.5 cm³ |
| Radio de la pieza mín. (convexo) | 25 mm |
| Tamaño | 20 |
| Número de pliegues | 2.5 |
| Material de ventosa | Silicona SI |
| Dureza del material [Shore A] | 40 Shore A |
| Peso | 2.5 g |
| Familia de productos | SPB2 |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Piezas de repuesto
SW 130 P 7.310.05.04.00092Resistencia al flujo para reducir
el caudal volumétrico
| Tamaño nominal | 1,30 mm |
| Forma | Push In |
| Longitud L | 15.5 (mm) |
| Material | Polioximetileno |
| Diámetro exterior D | 7.3 (mm) |
SPB2 20 SI-40 P10.01.06.03125Ventosa de fuelle (redonda) con 2,5
pliegues para alta dinámica cartón
y envases con estabilidad propia
| Tamaño | 20 |
| Material de ventosa | Silicona SI |
| Dureza del material [Shore A] | 40 (Shore A) |
| Número de pliegues | 2.5 |
| Forma | Push In |
Accesorios
FD 16 12010.01.06.02565Disco del filtro
| Diámetro exterior D | 16 (mm) |
| Tamaño de los poros del filtro | 120 (µm) |
| Diseño de aplicación | Ventosa de fuelle |
| Tamaño | FG20/FGA20 |
