HT-SG A2 E 35 G3/8-AG
Réf. article: 10.07.06.00441
Support pour ventouse
| Connexion 1 | Boulon à fente Ø19 |
| Forme | Connexion de l'éjecteur |
| Largeur B | 35 (mm) |
| Raccord de vide | G1/4"-F |
| Connexion de la ventouse | G3/8"-M |
Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| B | 35 mm |
| D | 19 mm |
| G1 | G1/4"-F |
| G2 | G3/8"-M |
| G4 | M4-F |
| H | 24,5 mm |
| H1 | 59 mm |
| L | 39,3 mm |
| L1 | 72,5 mm |
| L2 | 60,8 mm |
| L3 | 1 mm |
| LG2 | 22 mm |
| SW1 | 22 mm |
| X1 | 28 mm |
Données techniques
Données techniques
| Attribut | Valeur |
|---|---|
| Poids propre | 92,8 g |
| Famille de produits | HT-SG-E |
Données CAO
Données CAO
Modèle CAO en direct facile à utiliser
Après avoir cliqué sur le bouton de téléchargement, vous pouvez télécharger le modèle CAO dans différents formats de fichiers. Si l'aperçu ne s'affiche pas correctement sur cette page, veuillez cliquer sur le bouton "Recharger".
Documentation
Documentation
Accessoires
SET HT-SG..E VSi-HD M4x3010.07.06.00640Kit de montage
| Construction de l'utilisation | Outil de support ventouse |
| contient | Pressostat et vacuostat |
| et | 2x M4 x 30 |

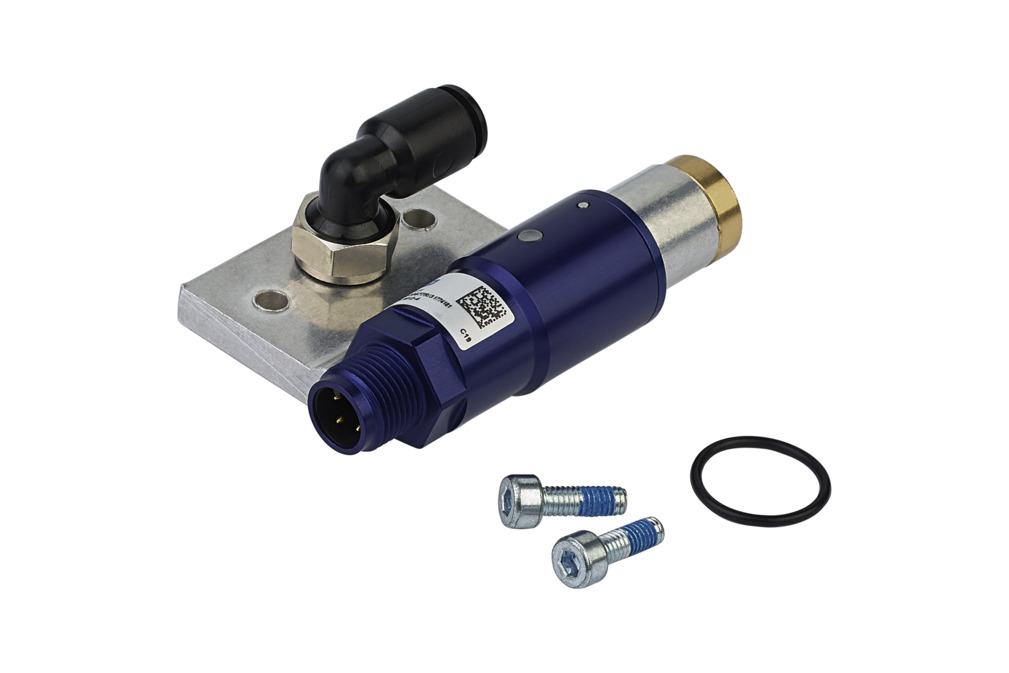

SET HT-SG..E VSi-HD M4x1210.07.06.00642Kit de montage
| Construction de l'utilisation | Outil de support ventouse |
| contient | Pressostat et vacuostat |
| et | 2x M4 x 12 |
