Système de préhension de surface par vide FA-X / FA-M
Un rendement maximal pour une consommation minimale - optimisé pour des procédés durables et une manipulation polyvalente des matières

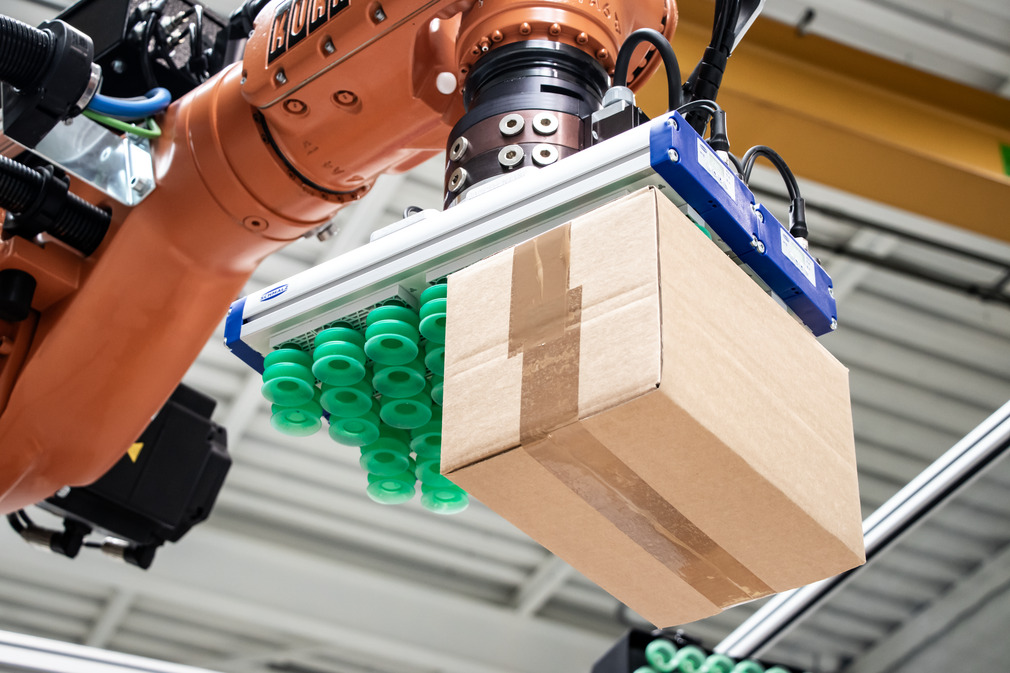

Qu'il s'agisse de palettisation, de dépalettisation, de préparation de commandes ou de tri, un seul préhenseur permet de conserver une grande variété de procédés. Une large gamme de marchandises de différentes dimensions sont saisies de manière fiable. Les pièces fabriquées dans différentes matières telles que les cartons, le bois, les plaques tôles (sèches) ou les plastiques, avec ou sans découpes, peuvent être manipulées avec précision. Le résultat : une flexibilité maximale pour une large gamme d'applications, facile à intégrer et efficace à mettre en œuvre.
Selon l'application, jusqu'à 80 % de consommation d'énergie en moins et donc des coûts réduits grâce à des buse d'éjecteur commutables individuellement
Grâce à l'éjecteur facilement accessible et à la mousse joint en joint avec film adhésif à changement rapide, les temps d'entretien et d'immobilisation sont réduits au minimum
Faible effort d'installation grâce à l'interface média centrale pour la puissance et l'air comprimé (même avec plusieurs éjecteurs intégrés)

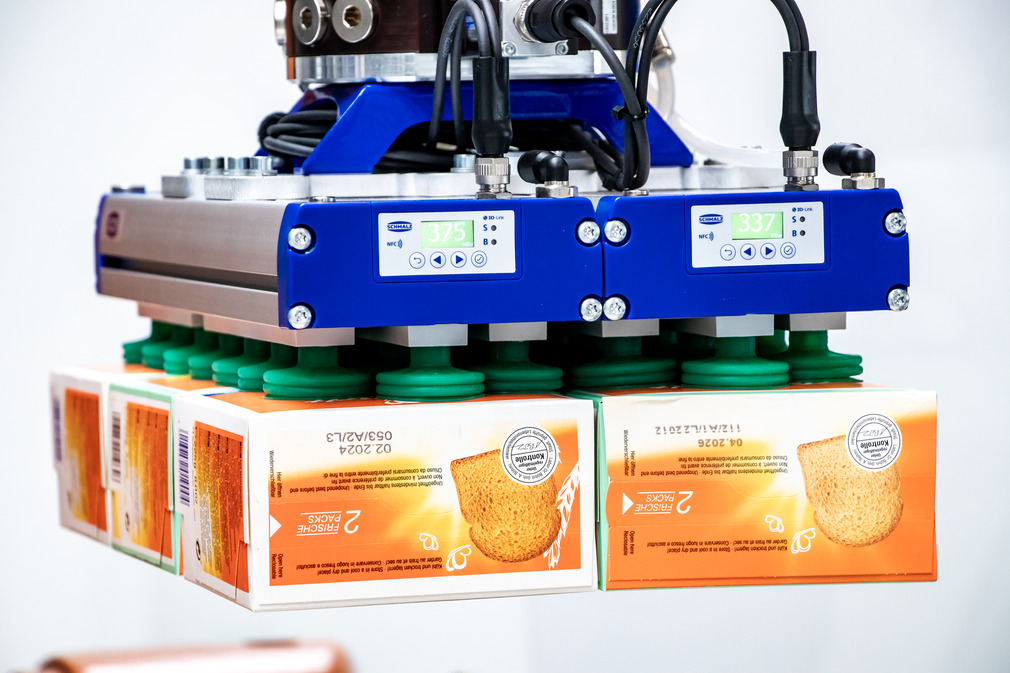

Recevez les informations importantes sur le système via un grand affichage par LED intégré
Grâce à sa construction compacte, le préhenseur peut être monté directement sur toute sa longueur sur un robot ou un portail, ce qui permet d'économiser un espace précieux
Bientôt disponible
Les systèmes de préhension de surface par le vide FA-X / FA-M seront disponibles à partir de l'automne 2025.
Vous êtes intéressé ? Pour plus d'informations, remplissez notre formulaire de contact.
Composition
- Profilé de base en aluminium (1) avec baguettes rainurées latérales pour les capteurs et connexion d'air intégrée pour la séparation
- Booster de vide (2) pour une évacuation plus rapide ; film de vanne (3) pour le changement rapide du type et de la taille de la vanne
- Élément d'étanchéité : ventouse (4) avec fonction d'insertion ou mousse d'étanchéité (5) avec film adhésif
- En option, une vanne de vide intégrée et coulissante (6) pour une évacuation rapide et un haut volume d'aspiration
- Cache avec intégration des fonctions (7) : connexion air comprimé, manomètre à vide ; vacuostat et vannes de commande en option
Informations de commande
Code de produit
Semblable à un numéro de pièce, le code de produit est utilisé pour identifier de manière unique les configurations de produits chez Schmalz. Le code de produit se trouve sur l'étiquette du produit ou sur le devis ou la commande. Vous avez des questions sur votre produit ou vous souhaitez commander à nouveau une configuration ? Dans ce cas, munissez-vous de ce code lorsque vous contacterez Schmalz.
| Code | Type | Type Description |
|---|---|---|
| FA-Xb | Système de préhension de surface FA-Xb avec éjecteur intégré | Modèle de base économique |
| FA-Mb | Système de préhension de surface FA-Mc pour générateur du vide externe | |
| FA-Xc | Système de préhension de surface FA-Xc avec éjecteur intégré | Version compacte avec des vannes pneumatiques intégrées dans le profilé du préhenseur pour activer/désactiver le vide et souffler |
| FA-Mc | Système de préhension de surface FA-Mc pour générateur du vide externe | Version compacte avec vanne de soufflage intégrée dans le profilé du préhenseur pour le vide on/off et le souffler on/off |
| FA-Xi | Système de préhension de surface FA-Xi avec éjecteur intégré | Version intelligente avec affichage LED intégré et fonctions supplémentaires telles que la fonction d'économie d'énergie, l'outil de numérisation polyvalent et les informations de service. |
| FA-Mi | Système de préhension de surface FA-Mi pour générateur du vide externe |
| Code | Type | Type Description |
|---|---|---|
| SVK | Clapet à bille | Se ferment complètement lorsque la ventouse n'est pas occupée par la pièce. Cela permet d'obtenir un volume de flux et un vide particulièrement hauts. Particulièrement adapté à la manipulation de pièces à surface rugueuse et perméables à l'air |
| SW | Restrictions au flux | Robustes, économiques, adaptés aux applications en hauteur ou à une inclinaison du préhenseur > 45° |
| Code | Longueur x largeur (en mm) |
|---|---|
| FA-X : Lmin x Wmin ... Lmax x Wmax | 352 mm x 130 mm...1468 mm x 260 mm |
| FA-M : Lmin x Wmin ... Lmax x Wmax | 226 mm x 130 mm...1972 mm x 260 mm |
| Code | Type |
|---|---|
| ABC00111D | Code de configuration individuel |
Consignes de commande
Vous pouvez conserver nos articles standard en ligne.
Pour les préhenseurs personnalisés, veuillez soumettre vos exigences à l'aide de notre formulaire de consultation en ligne.
