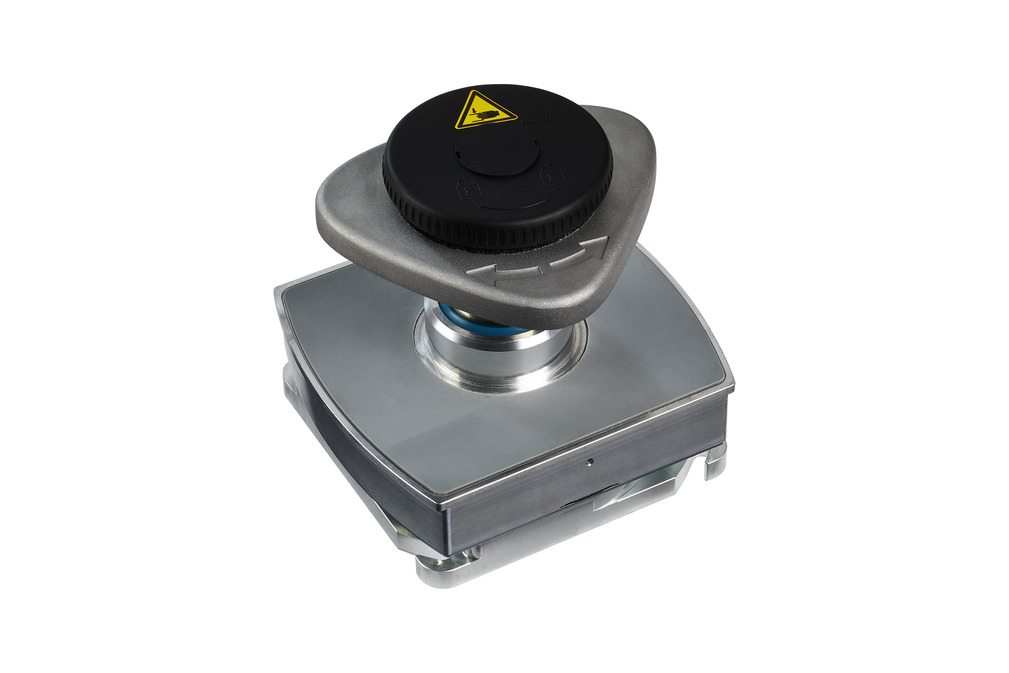

VCMC-B-QUICK 150x135x48 15-85
Réf. article: 10.01.12.04750
Bloc de serrage pour pièces étroites/cadres, pour console Biesse
| Forme | RAPIDE |
| Dimension (Lxl) | 150x135 |
| Hauteur H | 48 (mm) |
| Allongement Z | 9 (mm) |
| Plage de serrage [mm] | 15,0 ... 85,0 mm |
Blocs de serrage VCMC-B-QUICK
Capacité de bridage jusqu'à 85 mm · Avec réglage rapide
La semelle de bridage triangulaire, avec réglage rapide et sans outils, permet des temps de préparation très courts
La force de bridage de 700 N assure un serrage sécurisé, même pour les pièces de dimensions limitées
Aucun support supplémentaire n'est nécessaire. La bride est activée par le vide de fonctionnement du centre d'usinage.
Les matériaux de friction spéciaux du bloc de bridage et de la semelle de bridage assurent un maintien sécurisé, et aussi en cas de forces d'usinage élevées.
Peut être utilisé pour des pièces très diverses grâce à sa très grande capacité de bridage.
Composition
Composition
- Le plateau de bridage triangulaire (1) est réglable en hauteur, en superficie de contact, et sans outils. Elle s'abaisse en activant le vide.
- Extension (2) pour adapter la plage de bridage
- Matière de friction (3) pour optimiser l'absorption de force latérale
- Corps (4) en aluminium avec interface (5) pour la console Biesse
- Vis à tête hexagonale (6) pour fixer le serrage dans le logement
Données techniques
Données techniques
- Système de bridage pour les tables et consoles Biesse ATS et EPS
- Pour les cadres et les profilés de fenêtres
- Fixation mécanique dans le boîtier
Documentation
Documentation
La documentation relative à ce produit est disponible dans cette section.
| Documents | Langue |
|---|---|
| Français |
La documentation est également disponible dans son intégralité en anglais.
| Documents | Langue |
|---|---|
| Anglais |
1 - 2 de 2 résultats
VCMC-B-QUICK 150x135x74 15-85
Réf. article: 10.01.12.04752
Bloc de serrage pour pièces étroites/cadres, pour console Biesse
| Forme | RAPIDE |
| Dimension (Lxl) | 150x135 |
| Hauteur H | 74 (mm) |
| Allongement Z | 9 (mm) |
| Plage de serrage [mm] | 15,0 ... 85,0 mm |
