VCMC-S4-QUICK 145x145x50 15-85
Réf. article: 10.01.12.04760
Bloc de serrage pour pièces étroites/cadres, console SCM Type 4
| Forme | RAPIDE |
| Dimension (Lxl) | 145x145 |
| Hauteur H | 50 (mm) |
| Allongement Z | 9 (mm) |
| Plage de serrage [mm] | 15,0 ... 85,0 mm |
Blocs de serrage VCMC-S4-QUICK

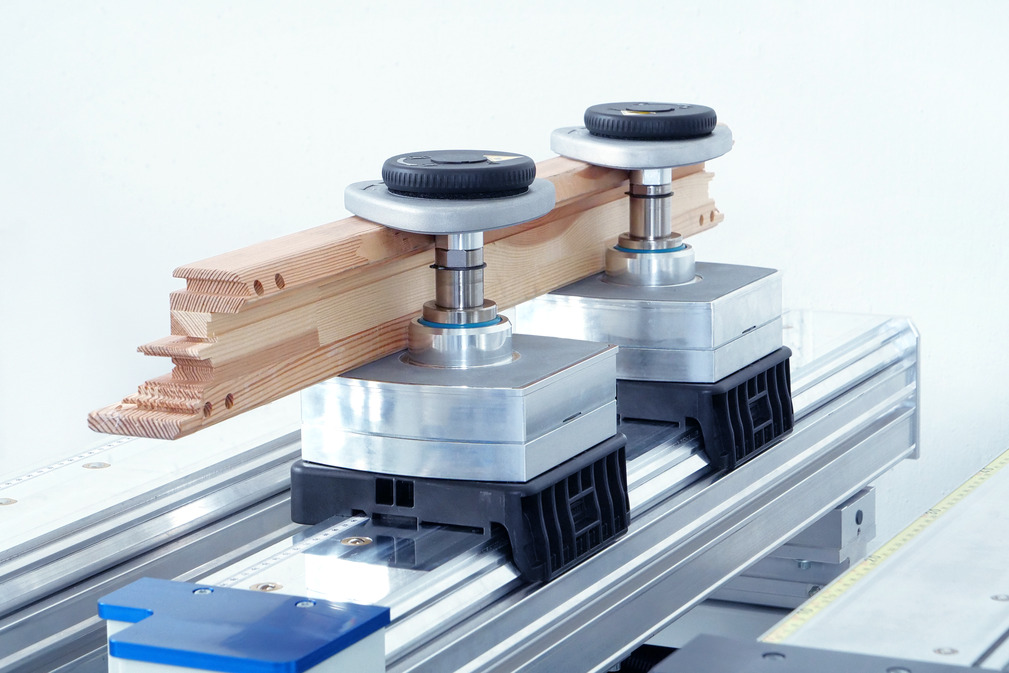

Pour les systèmes TVN de SCM · Capacité de serrage jusqu'à 85 mm · Avec réglage rapide
Le plateau de bridage triangulaire, avec réglage rapide et sans outils, permet des temps de préparation très courts
Maintient en toute sécurité même les pièces étroites grâce à des forces de bridage pouvant atteindre 700 N
Aucun support supplémentaire n'est nécessaire, car la pince peut être activée par le vide du centre d'usinage à commande numérique.
Des matières de friction spéciales sur le plateau de bridage et la surface de bridage assurent un maintien sûr même en cas de forces d'usinage élevées
Composition
Composition

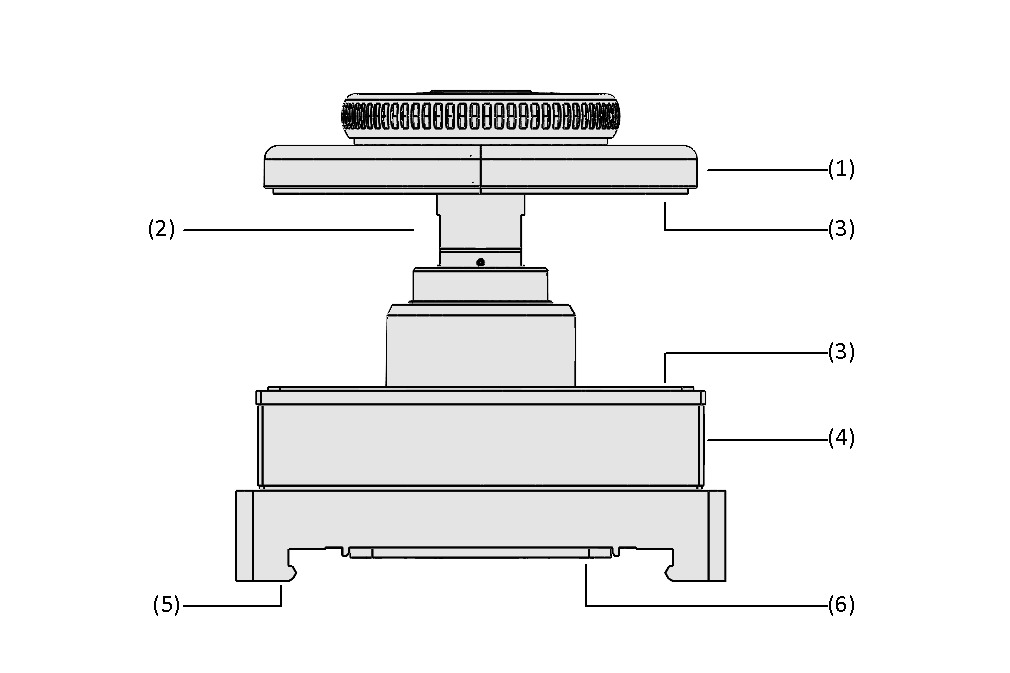

- Le plateau de bridage triangulaire (1) est réglable (sans outils) en hauteur de bridage ainsi qu'en surface de contact sur la pièce et s'abaisse en activant le vide
- Rallonge (2) pour adapter la plage de bridage
- Matière de friction (3) pour optimiser l'absorption de force latérale
- Corps (4) robuste en aluminium avec support à queue d'aronde (5) pour fixation sur les consoles TVN de SCM / Morbidelli
- Cadre d'étanchéité durable (6) optimisé pour un glissement sans effort du bloc sur la console
Données techniques
Données techniques
- Système de bridage pour profils TVN SCM
- Pour les profilés de châssis et de fenêtres
- Avec pré-fixation mécanique
Documentation
Documentation
La documentation relative à ce produit est disponible dans cette section.
| Documents | Langue |
|---|---|
| Français |
La documentation est également disponible dans son intégralité en anglais.
| Documents | Langue |
|---|---|
| Anglais |
1 - 1 de 1 résultats
