VEE-RU 55x83.5 60 QCM
Réf. article: 10.01.36.00118
Dispositif de rotation
| Diamètre extérieur D1 | 55 (mm) |
| Longueur L1 | 83.5 (mm) |
| Volume de flux nominal | 60 (m³/h) |
| Dmk | 46 (mm) |

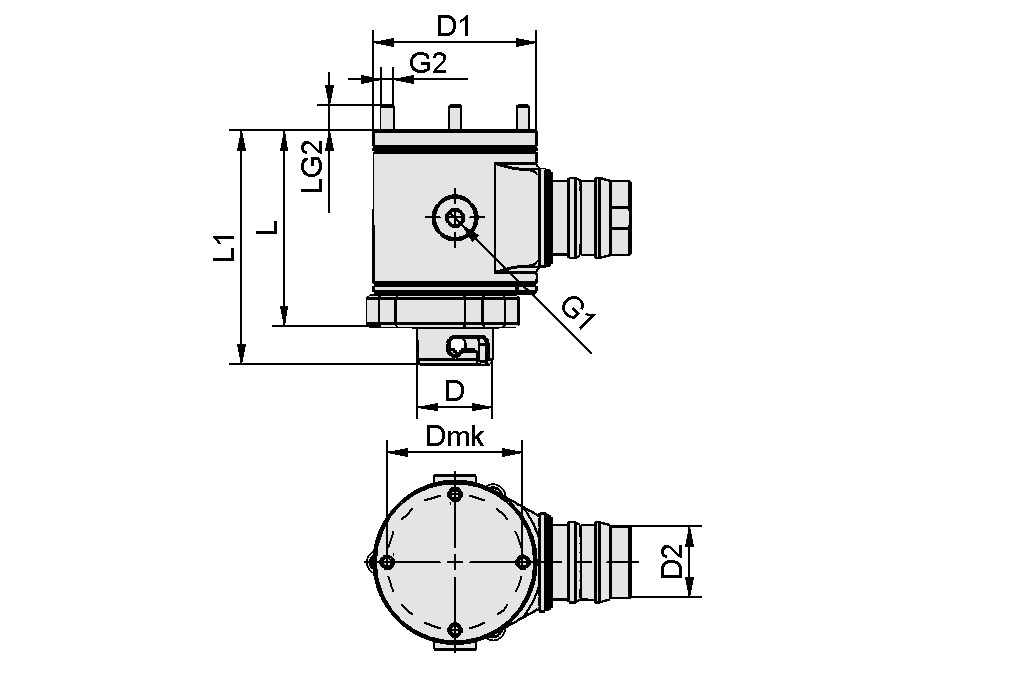

Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| D | 25,4 mm |
| D1 | 55 mm |
| D2 | 25 mm |
| Dmk | 46 mm |
| G1 | G1/8"-F |
| G2 | M4-M |
| L | 70,5 mm |
| L1 | 83,5 mm |
| LG2 | 7,7 mm |
Données CAO
Données CAO
Modèle CAO en direct facile à utiliser
Après avoir cliqué sur le bouton de téléchargement, vous pouvez télécharger le modèle CAO dans différents formats de fichiers. Si l'aperçu ne s'affiche pas correctement sur cette page, veuillez cliquer sur le bouton "Recharger".
Documentation
Documentation
Accessoires
RFBP 50 50 BA SPB210.01.45.00096Système de préhension par le vide
gran superficie y diseño ligero RFBP
légère RFBP
| Longueur L | 50 (mm) |
| Largeur B | 50 (mm) |
| Connexion | Raccord. baïonnette |
| Type de ventouse | Ventouses à soufflets SPB2 |
RFBP 100 58 BA SPB210.01.45.00091Système de préhension par le vide
gran superficie y diseño ligero RFBP
légère RFBP
| Longueur L | 100 (mm) |
| Largeur B | 58 (mm) |
| Connexion | Raccord. baïonnette |
| Type de ventouse | Ventouses à soufflets SPB2 |
RFBP 100 58 BA O1010.01.45.00092Système de préhension par le vide
gran superficie y diseño ligero RFBP
légère RFBP
| Longueur L | 100 (mm) |
| Largeur B | 58 (mm) |
| Connexion | Raccord. baïonnette |
| Type de matière | Mousse O, Hauteur 10 mm |
RFBP 120 120 BA SPB210.01.45.00085Système de préhension par le vide
gran superficie y diseño ligero RFBP
légère RFBP
| Longueur L | 120 (mm) |
| Largeur B | 120 (mm) |
| Connexion | Raccord. baïonnette |
| Type de ventouse | Ventouses à soufflets SPB2 |
RFBP 120 120 BA O1010.01.45.00086Système de préhension par le vide
gran superficie y diseño ligero RFBP
légère RFBP
| Longueur L | 120 (mm) |
| Largeur B | 120 (mm) |
| Connexion | Raccord. baïonnette |
| Type de matière | Mousse O, Hauteur 10 mm |
