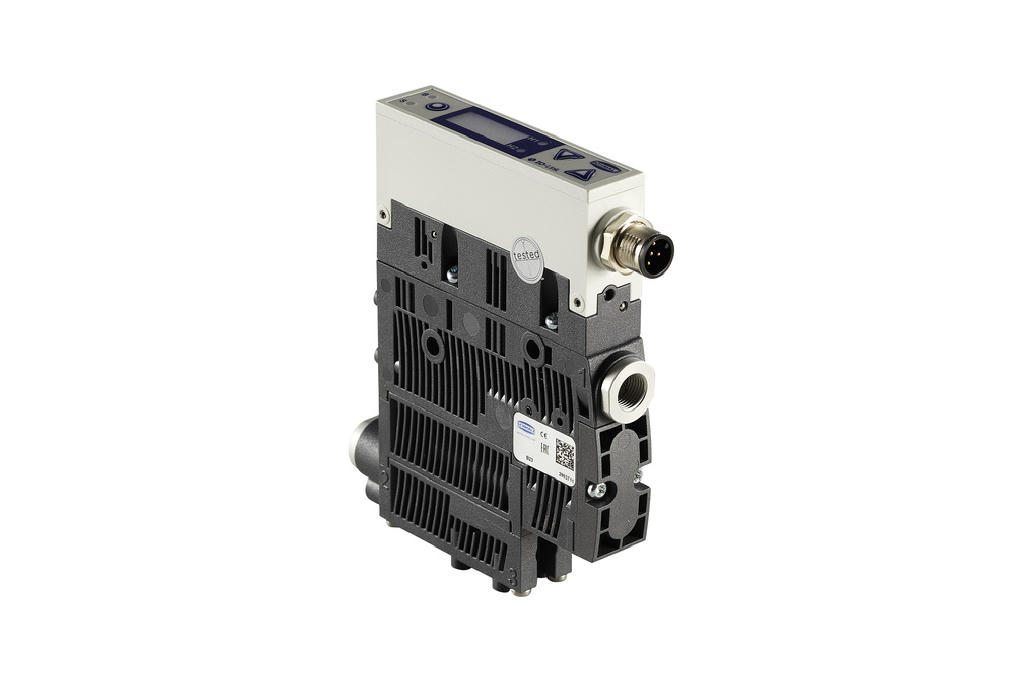

Kompakt Ejektörler SCPSc / SCPSi

16 l/dk'dan 72 l/dk'ya kadar vakum kapasitesi
Doğrudan ürünlere gidin

Eco nozul teknolojisi, basınçlı hava tüketimini en aza indirerek yüksek emiş hızı sağlar

Entegre hava tasarrufu fonksiyonu basınçlı hava tüketimini %80'e kadar azaltır

IO-Link devreye almayı ve cihaz ve proses verilerine erişimi kolaylaştırır

Parlak ekranda veya LED çubuk ekranda okunması çok kolay vakum parametreleri

İyi şeyler daha da iyi hale getirildi.

SCPS ejektörleri artık 7 segmentli bir ekranla da mevcuttur!
Yeni SCPSc serisi kullanımı daha da kolaylaştırıyor:
Tüm sistem durumları ve ayar değerleri bir bakışta okunabilir ve ürünün yapılandırılması daha da kolaydır.

Tasarım
  • Yüksek mukavemetli plastikten yapılmış temel modül ve açık susturucu (6)
  • Sistem parametrelerinin kolay ayarlanması için işletim klavyeli (2) ekran veya LED çubuk ekran (1)
  • M12 fiş üzerinden elektrik bağlantısı (3), metal dişli
  • NO veya NC anahtarlama fonksiyonları için entegre pnömatik valfler
  • İsteğe bağlı olarak ek güç üfleme modülü (8) ile
Teknik veri
  • 71 l/dk'ya kadar vakum kapasitesi
  • Maks. vakum: %85
  • Plastikten yapılmış ana gövde
Performans verisi
Metrik
İmparatorluk
050100150200250300400500600700800
SCPS/SCPSc/SCPSi 070,010,150,310,480,670,911,191,852,724,006,0710,50
SCPS/SCPSc/SCPSi 2-070,000,000,000,080,150,350,400,851,752,704,207,20
050100150200250300350400450500550600650700750800
SCPS/SCPSc/SCPSi 0715,6913,5612,2811,2210,379,368,217,386,224,834,053,002,111,691,160,630,25
SCPS/SCPSc/SCPSi 2-0737,2032,3028,1024,0019,9016,5012,5010,007,505,403,903,102,001,601,000,630,30
23456
SCPS/SCPSc/SCPSi 07477,81700,18867,18855,86838,29
SCPS/SCPSc/SCPSi 2-07334,00564,57789,19892,20885,26
0100200300400500600700800
SCPS/SCPSc/SCPSi 100,000,150,300,500,801,201,752,805,50
SCPS/SCPSc/SCPSi 2-090,000,000,000,200,450,851,452,505,00
0100200300400500600700800
SCPS/SCPSc/SCPSi 150,000,070,150,250,400,600,901,302,30
SCPS/SCPSc/SCPSi 2-140,000,000,000,100,200,350,651,202,30
23456
SCPS/SCPSc/SCPSi 10475,00700,00850,00850,00810,00
SCPS/SCPSc/SCPSi 2-09430,00650,00820,00875,00860,00
23456
SCPS/SCPSc/SCPSi 15450,00660,00870,00880,00865,00
SCPS/SCPSc/SCPSi 2-14390,00590,00800,00890,00880,00
0100200300400500600700800
SCPS/SCPSc/SCPSi 1565,5057,1047,4039,3032,0025,3017,008,801,50
SCPS/SCPSc/SCPSi 2-1471,8061,4052,5042,2031,9023,5015,308,501,20
0100200300400500600700800
SCPS/SCPSc/SCPSi 1036,1029,5025,9020,8016,9013,008,103,400,50
SCPS/SCPSc/SCPSi 2-0949,6042,1034,4024,7017,0011,607,203,300,50
01.415,842.831,684.247,535.663,377.079,218.495,0511.326,7414.158,4216.990,1119.821,7922.653,48
SCPS/SCPSc/SCPSi 070,284,258,7813,5918,9725,7733,7052,3977,02113,27171,88297,33
SCPS/SCPSc/SCPSi 2-070,000,000,002,274,259,9111,3324,0749,5576,46118,93203,88
01,773,535,37,068,8310,5912,3614,1215,8917,6519,4221,1822,9524,7126,4828,24
SCPS/SCPSc/SCPSi 070,550,480,430,400,370,330,290,260,220,170,140,110,070,060,040,020,01
SCPS/SCPSc/SCPSi 2-071,311,140,990,850,700,580,440,350,260,190,140,110,070,060,040,020,01
00000
SCPS/SCPSc/SCPSi 070,010,020,030,030,02
SCPS/SCPSc/SCPSi 2-070,010,020,020,030,03
02.831,685.663,378.495,0511.326,7414.158,4216.990,1119.821,7922.653,48
SCPS/SCPSc/SCPSi 100,004,258,5014,1622,6533,9849,5579,29155,74
SCPS/SCPSc/SCPSi 2-090,000,000,005,6612,7424,0741,0670,79141,58
02.831,685.663,378.495,0511.326,7414.158,4216.990,1119.821,7922.653,48
SCPS/SCPSc/SCPSi 150,001,984,257,0811,3316,9925,4936,8165,13
SCPS/SCPSc/SCPSi 2-140,000,000,002,835,669,9118,4133,9865,13
00000
SCPS/SCPSc/SCPSi 100,010,020,030,030,02
SCPS/SCPSc/SCPSi 2-090,010,020,020,030,03
00000
SCPS/SCPSc/SCPSi 150,010,020,030,030,03
SCPS/SCPSc/SCPSi 2-140,010,020,020,030,03
03,537,0610,5914,1217,6521,1824,7128,24
SCPS/SCPSc/SCPSi 152,312,021,671,391,130,890,600,310,05
SCPS/SCPSc/SCPSi 2-142,532,171,851,491,130,830,540,300,04
03,537,0610,5914,1217,6521,1824,7128,24
SCPS/SCPSc/SCPSi 101,271,040,910,730,600,460,290,120,02
SCPS/SCPSc/SCPSi 2-091,751,491,210,870,600,410,250,120,02
Dokümantasyon

Bu ürün için eşleşen belgeler bu bölümde mevcuttur.

BelgelerDil
Ürün ailesine genel bakış
Türkçe

Belgeler tamamen İngilizce olarak da mevcuttur.

BelgelerDil
Ürün ailesine genel bakış
İngilizce
Yazılım

Bu ürün için eşleşen yazılım bu bölümde mevcuttur.

YazılımDil
Yazılım fonksiyon modülü
İngilizce
Başarı Hikayeleri
Schmalz Gripper SLG Verimliliği %140 Artırıyor
Şimdi daha fazlasını öğrenin
Schmalz Gripper SLG Verimliliği %140 Artırıyor

Sonuçları filtrele

Nozul boyutu
Tahliye derecesi
Kontrol Valfi
Şekil kompakt ejektörler
Şekil
Vakum debisi (maks.)
Ürün ailesi
Endüstri sektörü

66 sonuçtan 1 - 10'si

SCPSc 07 G02 NC M12-5 PNP

Parça no.: 10.02.02.07501

Hava tasarruflu kompakt tip ejektör ince dizaynında kontrol ve ekran

Nozul boyutu07
BağlantıG1/8"(1)-G1/8"(2)
Elektrik bağlantısıMale connect M12, 5 pol
Vakum debisi (maks.)16 (l/min)
Hava tüketimi emiş22 (l/min)
Basınç aralığı (çalışma basıncı) [bar]3.0 ... 6.0 bar
Koruma tipi IPIP 65 (with plug)
Maks. vakum-850 (mbar)
Kontrol ValfiNormalde kapalı
İşlevsellikDijital hava tasarruf fonksiyonu
İnşaat vakum anahtarıPNP anahtarlama
SCPS 07 G02 NC M12-5 PNP

Parça no.: 10.02.02.04112

Entegre havalı kompakt tip ejektör dar tasarımda kontrol

Nozul boyutu07
BağlantıG1/8"(1)-G1/8"(2)
Elektrik bağlantısıErkek bağlantı M12, 5 kutuplu
Vakum debisi (maks.)16 (l/min)
Hava tüketimi emiş22 (l/min)
Basınç aralığı (çalışma basıncı) [bar]3,0 ... 6,0 bar
Koruma tipi IPIP 65 (fiş ile)
Maks. vakum-850 (mbar)
Kontrol ValfiNormalde kapalı
İşlevsellikDijital hava tasarruf fonksiyonu
İnşaat vakum anahtarıPNP anahtarlama
SCPSi 07 G02 NC M12-5

Parça no.: 10.02.02.04121

Entegre havalı kompakt tip ejektör ince dizaynda kontrol ve tasarruf IO-Link fonksiyonu

Nozul boyutu07
BağlantıG1/8"(1)-G1/8"(2)
Elektrik bağlantısıErkek bağlantı M12, 5 kutuplu
Vakum debisi (maks.)16 (l/min)
Hava tüketimi emiş22 (l/min)
Basınç aralığı (çalışma basıncı) [bar]3,0 ... 6,0 bar
Koruma tipi IPIP 65 (fiş ile)
Maks. vakum-850 (mbar)
Kontrol ValfiNormalde kapalı
İşlevsellikDijital hava tasarruf fonksiyonu
SCPS 07 M G02 NC M12-5 PNP

Parça no.: 10.02.02.06750

Entegre havalı kompakt tip ejektör dar tasarımda kontrol

Nozul boyutu07
Şekil kompakt ejektörlerGüç üfleme
BağlantıG1/8"(1)-G1/8"(2)
Elektrik bağlantısıErkek bağlantı M12, 5 kutuplu
Vakum debisi (maks.)16 (l/min)
Hava tüketimi emiş22 (l/min)
Basınç aralığı (çalışma basıncı) [bar]3,0 ... 6,0 bar
Koruma tipi IPIP 65 (fiş ile)
Maks. vakum-850 (mbar)
Kontrol ValfiNormalde kapalı
İşlevsellikDijital hava tasarruf fonksiyonu
İnşaat vakum anahtarıPNP anahtarlama
SCPS 07 M G02 NC M12-5 NPN

Parça no.: 10.02.02.06763

Entegre havalı kompakt tip ejektör dar tasarımda kontrol

Nozul boyutu07
Şekil kompakt ejektörlerGüç üfleme
BağlantıG1/8"(1)-G1/8"(2)
Elektrik bağlantısıErkek bağlantı M12, 5 kutuplu
Vakum debisi (maks.)16 (l/min)
Hava tüketimi emiş22 (l/min)
Basınç aralığı (çalışma basıncı) [bar]3,0 ... 6,0 bar
Koruma tipi IPIP 65 (fiş ile)
Maks. vakum-850 (mbar)
Kontrol ValfiNormalde kapalı
İşlevsellikDijital hava tasarruf fonksiyonu
İnşaat vakum anahtarıNPN anahtarlama
SCPSi 07 M G02 NC M12-5

Parça no.: 10.02.02.06753

Entegre havalı kompakt tip ejektör ince dizaynda kontrol ve tasarruf IO-Link fonksiyonu

Nozul boyutu07
Şekil kompakt ejektörlerGüç üfleme
BağlantıG1/8"(1)-G1/8"(2)
Elektrik bağlantısıErkek bağlantı M12, 5 kutuplu
Vakum debisi (maks.)16 (l/min)
Hava tüketimi emiş22 (l/min)
Basınç aralığı (çalışma basıncı) [bar]3,0 ... 6,0 bar
Koruma tipi IPIP 65 (fiş ile)
Maks. vakum-850 (mbar)
Kontrol ValfiNormalde kapalı
İşlevsellikDijital hava tasarruf fonksiyonu
SCPSc 07 G02 NO M12-5 PNP

Parça no.: 10.02.02.07505

Hava tasarruflu kompakt tip ejektör ince dizaynında kontrol ve ekran

Nozul boyutu07
BağlantıG1/8"(1)-G1/8"(2)
Elektrik bağlantısıMale connect M12, 5 pol
Vakum debisi (maks.)16 (l/min)
Hava tüketimi emiş22 (l/min)
Basınç aralığı (çalışma basıncı) [bar]3.0 ... 6.0 bar
Koruma tipi IPIP 65 (with plug)
Maks. vakum-850 (mbar)
Kontrol ValfiNormalde açık
İşlevsellikDijital hava tasarruf fonksiyonu
İnşaat vakum anahtarıPNP anahtarlama
SCPS 07 G02 NO M12-5 PNP

Parça no.: 10.02.02.04111

Entegre havalı kompakt tip ejektör dar tasarımda kontrol

Nozul boyutu07
BağlantıG1/8"(1)-G1/8"(2)
Elektrik bağlantısıErkek bağlantı M12, 5 kutuplu
Vakum debisi (maks.)16 (l/min)
Hava tüketimi emiş22 (l/min)
Basınç aralığı (çalışma basıncı) [bar]3,0 ... 6,0 bar
Koruma tipi IPIP 65 (fiş ile)
Maks. vakum-850 (mbar)
Kontrol ValfiNormalde açık
İşlevsellikDijital hava tasarruf fonksiyonu
İnşaat vakum anahtarıPNP anahtarlama
SCPSi 07 G02 NO M12-5

Parça no.: 10.02.02.04120

Entegre havalı kompakt tip ejektör ince dizaynda kontrol ve tasarruf IO-Link fonksiyonu

Nozul boyutu07
BağlantıG1/8"(1)-G1/8"(2)
Elektrik bağlantısıErkek bağlantı M12, 5 kutuplu
Vakum debisi (maks.)16 (l/min)
Hava tüketimi emiş22 (l/min)
Basınç aralığı (çalışma basıncı) [bar]3,0 ... 6,0 bar
Koruma tipi IPIP 65 (fiş ile)
Maks. vakum-850 (mbar)
Kontrol ValfiNormalde açık
İşlevsellikDijital hava tasarruf fonksiyonu
SCPS 07 M G02 NO M12-5 PNP

Parça no.: 10.02.02.06756

Entegre havalı kompakt tip ejektör dar tasarımda kontrol

Nozul boyutu07
Şekil kompakt ejektörlerGüç üfleme
BağlantıG1/8"(1)-G1/8"(2)
Elektrik bağlantısıErkek bağlantı M12, 5 kutuplu
Vakum debisi (maks.)16 (l/min)
Hava tüketimi emiş22 (l/min)
Basınç aralığı (çalışma basıncı) [bar]3,0 ... 6,0 bar
Koruma tipi IPIP 65 (fiş ile)
Maks. vakum-850 (mbar)
Kontrol ValfiNormalde açık
İşlevsellikDijital hava tasarruf fonksiyonu
İnşaat vakum anahtarıPNP anahtarlama
