SXT-QC-CON-60-F-2
Číslo dílu.: 10.07.13.00171
Robot Quick-change bayonet for Round Toolings
| Shape | Female |
| Number of connections | 2 |
| Material | Aluminum |
| Nominal size | 60 (mm) |

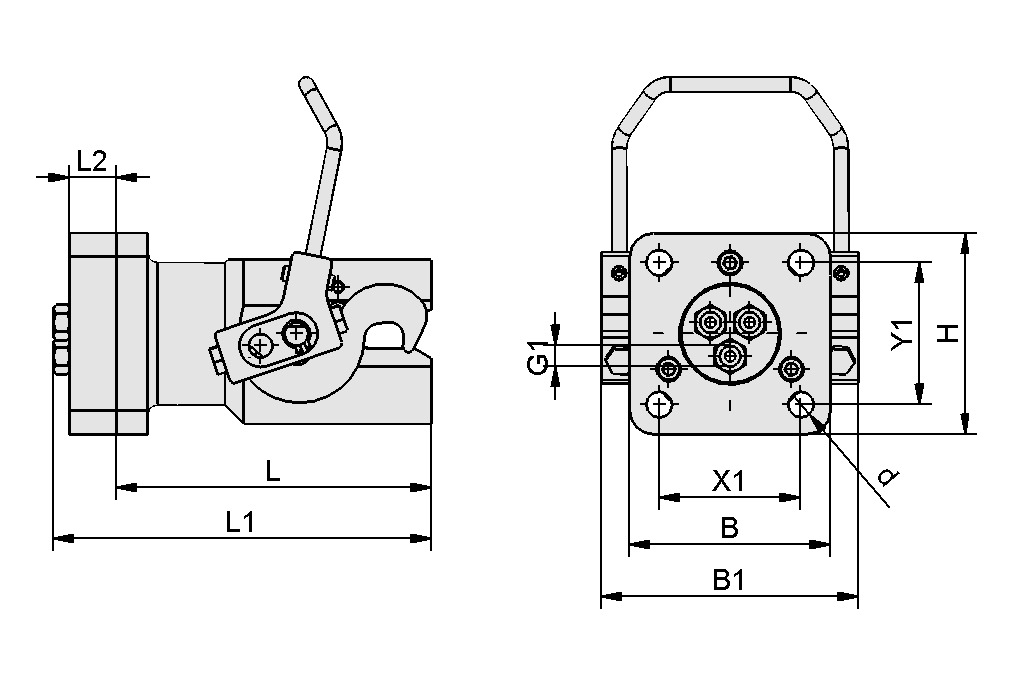

Údaje o konstrukci
Údaje o konstrukci
| Atribut | Wert |
|---|---|
| B | 120 mm |
| B1 | 165 mm |
| d | 11 mm |
| G1 | G3/8"-F |
| H | 120 mm |
| L | 189 mm |
| L1 | 210,7 mm |
| L2 | 15 mm |
| X1 | 90 mm |
| Y1 | 90 mm |
Technické údaje
Technické údaje
| Atribut | Wert |
|---|---|
| Material | Aluminum |
| Shape | Female |
| Number of connections | 2 |
| Weight | 4,86 kg |
| Product family | SXT |
Data CAD
Data CAD
Snadné použití modelu CAD Live
Po kliknutí na tlačítko Stáhnout si můžete stáhnout model CAD v různých souborových formátech. Pokud se náhled na této stránce nezobrazuje správně, klikněte na tlačítko "Znovu načíst".
Dokumentace
Dokumentace
Příslušenství
STV-GE G3/8-AG 1210.08.02.00209Push-in Fitting, straight
| Thread G1 | G3/8"-M |
| Outer hose diameter | 12 (mm) |
| Material | Brass |
| Operating temperature | -20 ... 80 °C |
| Outside diameter D | 19.5 (mm) |
| Length L | 23.6 (mm) |
