SGM-HPm 30 G1/8-IG
Art-Nr.: 10.01.17.00612

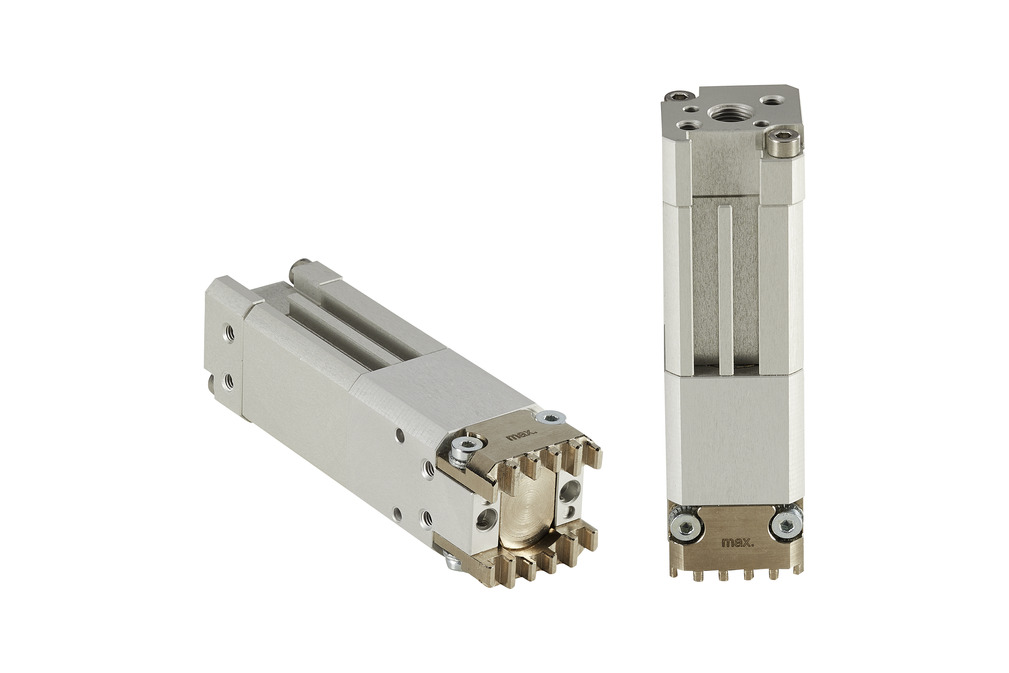

Magnetgreifer für Bleche mit modularer Schnittstelle für wechselbare Greifelemente
| Baugröße | 30 |
| Aufnahme | G1/8"-IG |
| Haltekraft | 231 (N) |
| Druckbereich (Betriebsdruck) [bar] | 2,5 ... 6,0 bar |
Sicheres Greifen durch Dauermagnet, auch im Falle eines Energieausfalls
Hohe Haltekräfte bei dünnen Werkstücken
Umfangreiches Zubehör und Sensorik für alle gängigen Anwendungen im Karosseriebau
Robuste Ausführung geeignet für den Einsatz in Schweißzellen
Hohe Flexibilität, da Tooling-Anbindung auch seitlich möglich
Aufbau
Aufbau
- Robustes Aluminiumgehäuse mit Dauermagnet und Greifelement (1)
- Bistabile Ausführung: bei Energieausfall am Druckluftanschluss (5) wird die Magnetstellung „Greifen“ bzw. „Ablegen“ beibehalten
- Befestigung des Greifers über Gewinde an Kopfseite und an zwei Seiten; optional mit Schmalz Haltersystem HTS (4)
- Optionale Greifelemente für Bleche mit unterschiedlichen Dicken oder 3D-Oberflächen (2)
- Optionaler Zentrierstift (3) zum präzisen Greifen um Bohrungen
Technische Daten
Technische Daten
- Durchmesser: 30 mm und 40 mm
- Maximale Haltekraft (bei 2 mm Werkstückdicke): 387 N
- Hohe Haltekräfte bei dünnen Werkstücken
Dokumentation
Dokumentation
In diesem Bereich finden Sie die passende Dokumentation zu diesem Produkt.
| Dokumente | Sprache |
|---|---|
| Deutsch |
Die Dokumentation steht Ihnen auch vollumfänglich in Englisch zur Verfügung.
| Dokumente | Sprache |
|---|---|
| Englisch |
1 - 2 von 2 Ergebnissen
SGM-HPm 40 G1/4-IG
Art-Nr.: 10.01.17.00634
Magnetgreifer für Bleche mit modularer Schnittstelle für wechselbare Greifelemente
| Baugröße | 40 |
| Aufnahme | G1/4"-IG |
| Haltekraft | 387 (N) |
| Druckbereich (Betriebsdruck) [bar] | 2,5 ... 6,0 bar |
