ISST-MPL 400x300x3 SFM
Art-Nr.: 10.01.28.00022
Steel-Plate zum Einsatz mit Matrixplatte
| Länge L | 400 (mm) |
| Breite B | 300 (mm) |
| Höhe H | 3 (mm) |
| Typ | SFM |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 300 mm |
| B1 | 75 mm |
| B2 | 200 mm |
| H | 3 mm |
| L | 400 mm |
| L1 | 69.5 mm |
| L2 | 100 mm |
Dokumentation
Dokumentation
Ersatzteile
DI-SCHN 3.5 MOS CR-2010.07.04.00091Dichtschnur
| Außendurchmesser D | 3.5 (mm) |
| Materialtyp | Moosgummi |
| Dichtmaterial | Chloroprene CR |
| Materialhärte [Shore A] | 20 (Shore A) |
DI-SCHN 3 MOS CR-2010.07.04.00088Dichtschnur
| Außendurchmesser D | 3 (mm) |
| Materialtyp | Moosgummi |
| Dichtmaterial | Chloroprene CR |
| Materialhärte [Shore A] | 20 (Shore A) |
Zubehör
ISBL-HD 80x80x3810.01.15.00654Innospann Blocksauger für
Steelplate und Adapterplate
| Länge L | 80 (mm) |
| Breite B | 80 (mm) |
| Abmessung (LxB) | 80 x 80 |
| Grundfläche | 80x80 mm |
| Höhe H | 38 (mm) |
ISBL-HD 80x40x3810.01.15.00655Innospann Blocksauger für
Steelplate und Adapterplate
| Länge L | 80 (mm) |
| Breite B | 40 (mm) |
| Abmessung (LxB) | 80 x 40 |
| Grundfläche | 80x80 mm |
| Höhe H | 38 (mm) |
ISBL-HD 80x28x3810.01.15.00656Innospann Blocksauger für
Steelplate und Adapterplate
| Länge L | 80 (mm) |
| Breite B | 28 (mm) |
| Abmessung (LxB) | 80 x 28 |
| Grundfläche | 80x80 mm |
| Höhe H | 38 (mm) |
SFM-298.5x198.510.01.28.00005Elastomermatte zum
Fixieren von Werkstücken
| Normteilewerkstoff | Kunststoff |
| Verwendung Konstruktion | Matrixplatte |
| Länge L | 298.5 (mm) |
| Breite B | 198.5 (mm) |
| Höhe H | 2.5 (mm) |
ISMST 19-7 4ISMST10.01.14.00847Verschlussmagnet für
Aufspannsystem Innospann
| Außendurchmesser D | 7 (mm) |
| Höhe H | 11.5 (mm) |
Produktempfehlungen
Matrixplatte MPL
- Basis des Baukastensystems für die Metall- und Kunststoffbearbeitung
- Für verzugsarmes Aufspannen flächiger Werkstücke
- Adaptierbar auf alle gängigen Maschinentische
Innospann Steel-Plate ISST-MPL und Blocksauger ISBL
- Steel-Plate ISST mit Saugern ISBL zur Metall- und Kunststoffbearbeitung
- Erweiterung für das Spannsystem Matrixplatte MPL
- Zur 5-Achs-Bearbeitung und zur Fertigung von Durchbrüchen
Vakuum-Aggregate VAGG
- Mobile Vakuum-Erzeugung und -Überwachung mit Schnittstelle zur CNC Maschine
- Manuelle Abscheidung und Entleerung von Kühlschmierstoff
- Saugvermögen 10, 21, 40, 63 m³/h
- NEU
Pneumatische Vakuum-Erzeuger CVU
- Vakuum-Erzeuger zum Einsatz in CNC-Maschinen zur Metallbearbeitung
- Saugvermögen bis 8,6 m³/h
- Evakuierungsgrad bis 85 %
- Optional mit Energiesparregelung, Speicher oder Vakuum-Schalter zur Sicherheitsschaltung

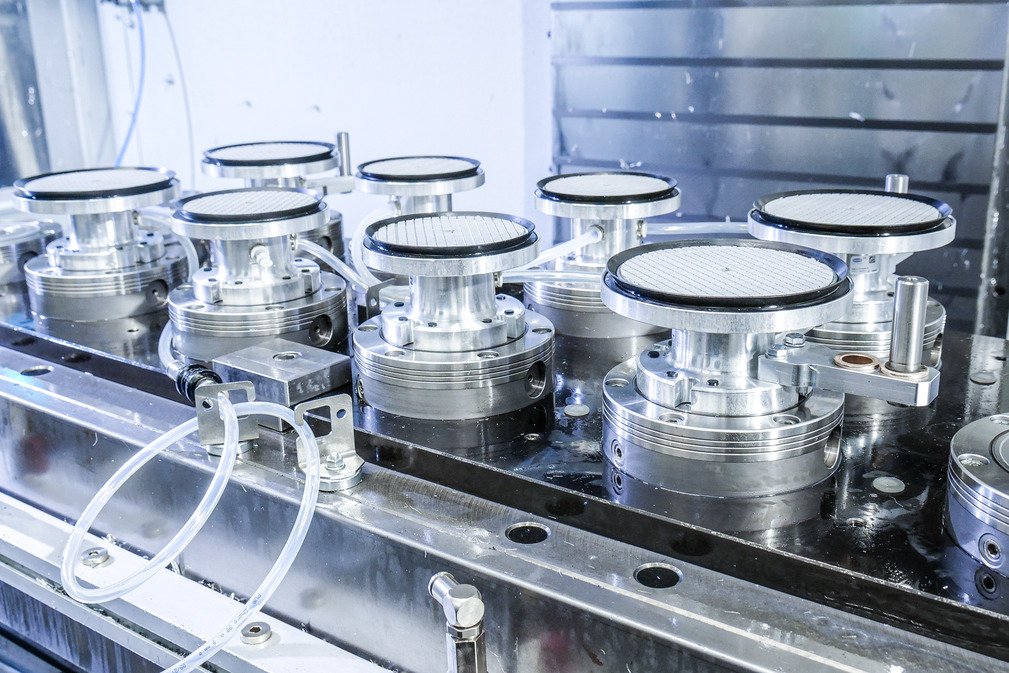

Spannmittel für Metall- und Kunststoffbearbeitung
- Vakuumspanntechnik für die CNC-Bearbeitung von Werkstücken aus Metall oder Kunststoff
- Mit speziellem Reibbelag für hohe Spannkräfte
- Enge Toleranzen für hohe maßliche Anforderungen
