VCBL-S6 130x30x110 S-360-15 TV
Art-Nr.: 10.01.12.04455
Blocksauger für Konsole SCM/Morbidelli - Typ 6
| Abmessung (LxB) | 130x30 |
| Höhe H | 110 (mm) |
| Anordnung | steckbar 360°/15° |
| Zusatzfunktion Blocksauger | Tastventil |
| Anwendung | Für Maschinentische Flexmatic, Start und Pilot wird weiteres Zubehör benötigt |

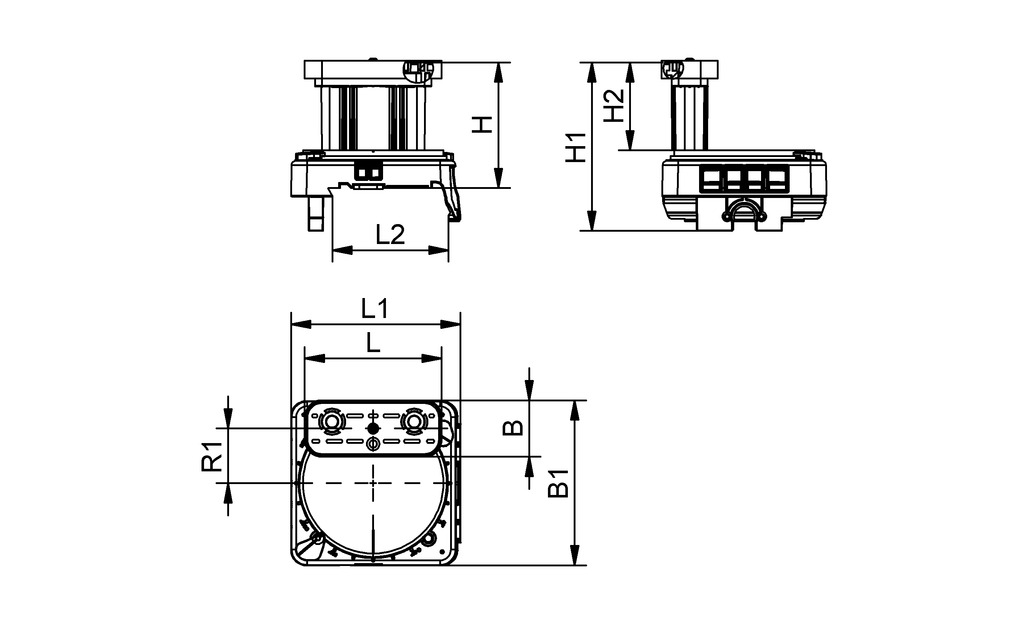

Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| B | 30 mm |
| B1 | 144 mm |
| H | 110 mm |
| H1 | 147,5 mm |
| H2 | 77 mm |
| L | 130 mm |
| L1 | 148,5 mm |
| L2 | 104 mm |
| R1 | 55 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Anwendung | Für Maschinentische Flexmatic, Start und Pilot wird weiteres Zubehör benötigt |
Dokumentation
Dokumentation
Ersatzteile
ERS VCSP10.01.12.01543Ersatzteilsatz
| Verwendung Konstruktion | Saugplatte Blocksauger |
| Länge L | 130 (mm) |
| Breite B | 30 (mm) |
VCDR 135x25.5x6 VCBL10.01.12.04560Dichtrahmen (unten)
| Länge L | 135 (mm) |
| Breite B | 25.5 (mm) |
| Höhe H | 6 (mm) |
| Verwendung Konstruktion | Blocksauger |
TV D9 4.310.01.12.02514Tastventil zur Abschaltung
nichtbelegter Sauggreifer oder
Blocksauger
| Außendurchmesser D | 9 (mm) |
| Federweg Z | 4.3 (mm) |
| Länge L | 22.8 (mm) |
Zubehör
SCHA-NOCK 12x7.6x20 VCBL-S610.01.12.04741Schaltnocken
| Länge L | 12 (mm) |
| Breite B | 7.6 (mm) |
| Höhe H | 20 (mm) |
| Verwendung Konstruktion | VCBL-S6 |
| Anwendung | für Flexmatic-Maschinentische mit automatischer Positionierung |
ZUB VCBL-S610.01.12.04841Zubehör-Aufspannsysteme
| Verwendung Konstruktion | VCBL-S6 |
| Anwendung | für Start und Pilot Maschinentische mit Positionserkennung |
