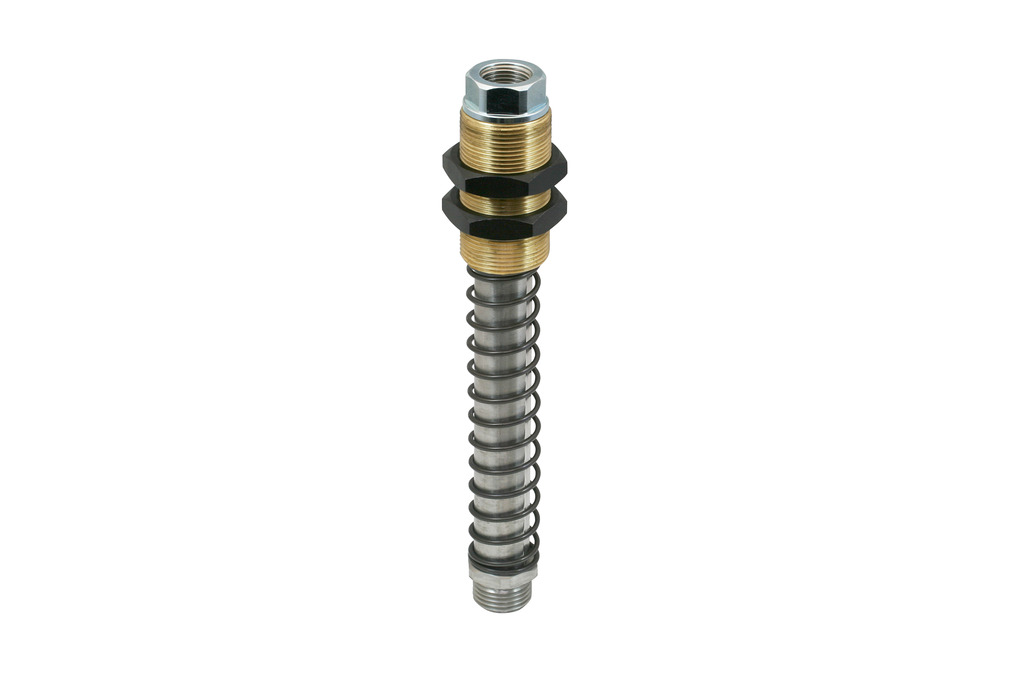

FSTE-HD G1/2-AG 90 VG
Art-Nr.: 10.01.02.00883
Federstößel mit Dämpfung und Höhenausgleich, Heavy-Duty
| Saugeranschluss | G1/2"-AG |
| Produktfamilie | FSTE-HD |
| Federweg Z | 90 (mm) |
| Bauform Befestigungselemente | verdrehgesichert |
| Anzugsdrehmoment (max) | 50 (Nm) |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| G1 | G3/8"-IG |
| G2 | G1/2"-AG |
| G3 | M30x1.5-AG |
| H | 188,5 mm |
| H2 | 123,5 mm |
| LG1 | 12,8 mm |
| LG2 | 10,5 mm |
| LG3 | 53 mm |
| SW1 | 36 mm |
| SW2 | 24 mm |
| SW3 | 24 mm |
| Z (Hub) | 90 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Federrate | 1,07 N/mm |
| Federvorspannung | 24,38 N |
| Federkraft Hubmitte | 75,3 N |
| Vertikalbelastung | 4.900 N |
| Horizontalbelastung | 730 N |
| Anzugsdrehmoment (max) | 50 Nm |
| Gewicht | 545 g |
| Einsatztemperatur | 0 ... 80 °C |
| Produktfamilie | FSTE-HD |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Zubehör
FLK G1/2-IG G1/2-AG10.01.03.00175Flexible Sauggreiferbefestigung zur
Anpassung an schiefe Oberflächen
| Gewinde G1 | G1/2"-IG |
| Gewinde G2 | G1/2"-AG |
| Einsatztemperatur | 0 ... 70 °C |
FLK G1/2-IG G1/2-AG V10.01.03.00207Flexible Sauggreiferbefestigung zur
Anpassung an schiefe Oberflächen
| Gewinde G1 | G1/2"-IG |
| Gewinde G2 | G1/2"-AG |
| Einsatztemperatur | 0 ... 70 °C |
| Bauform Befestigungselemente | verstärkt |
KGL G1/2-IG G1/2-AG10.01.03.00111Gelenkige Sauggreiferbefestigung zur
Anpassung an schiefe Oberflächen
| Gewinde G1 | G1/2"-IG |
| Gewinde G2 | G1/2"-AG |
| Höhe H | 40 (mm) |
HTR-STA 62 1N D30 WI10.08.03.00148Halter für flexible Sauger-/
Federstößelmontage an Profilen
| Länge L | 62 (mm) |
| Anbindung 1 | 1 Nutenstein |
| Sauggreifer-, Federstösselanbindung | Kontur D30-G1/2 |
| Bauform | abgewinkelt |
HTR-STS 40x40 D30 WI10.08.03.00090Halter für flexible Sauger-/
Federstößelmontage an Vierkantrohren
| Anbindung 1 | 40x40 |
| Sauggreifer-, Federstösselanbindung | Kontur D30-G1/2 |
| Bauform | abgewinkelt |
HTR-STS 50x50 D30 WI10.08.03.00091Halter für flexible Sauger-/
Federstößelmontage an Vierkantrohren
| Anbindung 1 | 50x50 |
| Sauggreifer-, Federstösselanbindung | Kontur D30-G1/2 |
| Bauform | abgewinkelt |
HTR-STS 60x60 D30 WI10.08.03.00092Halter für flexible Sauger-/
Federstößelmontage an Vierkantrohren
| Anbindung 1 | 60x60 |
| Sauggreifer-, Federstösselanbindung | Kontur D30-G1/2 |
| Bauform | abgewinkelt |
ST G3/8-AG 9 MS-V10.08.03.00159Schlauchtülle
| Gewinde G1 | G3/8"-AG |
| Schlauchinnendurchmesser (empf.) d | 9 (mm) |
| Normteilewerkstoff | Messing |
| Oberfläche | vernickelt |
| Länge L | 6 (mm) |
| Nenndurchmesser dn | 7.4 (mm) |
ST G3/8-AG 13 MS-V10.08.03.00160Schlauchtülle
| Gewinde G1 | G3/8"-AG |
| Schlauchinnendurchmesser (empf.) d | 13 (mm) |
| Normteilewerkstoff | Messing |
| Oberfläche | vernickelt |
| Länge L | 5.9 (mm) |
| Nenndurchmesser dn | 10 (mm) |
STV-GE G3/8-AG 810.08.02.00237Steckverschraubung in gerader
Ausführung
| Gewinde G1 | G3/8"-AG |
| Schlauchaußendurchmesser | 8 (mm) |
| Normteilewerkstoff | Messing |
| Einsatztemperatur | -20 ... 80 °C |
| Außendurchmesser D | 14.6 (mm) |
| Länge L | 17.4 (mm) |
STV-GE G3/8-AG 1010.08.02.00252Steckverschraubung in gerader
Ausführung
| Gewinde G1 | G3/8"-AG |
| Schlauchaußendurchmesser | 10 (mm) |
| Normteilewerkstoff | Messing |
| Einsatztemperatur | -20 ... 80 °C |
| Außendurchmesser D | 16.5 (mm) |
| Länge L | 20.1 (mm) |
STV-GE G3/8-AG 1210.08.02.00209Steckverschraubung in gerader
Ausführung
| Gewinde G1 | G3/8"-AG |
| Schlauchaußendurchmesser | 12 (mm) |
| Normteilewerkstoff | Messing |
| Einsatztemperatur | -20 ... 80 °C |
| Außendurchmesser D | 19.5 (mm) |
| Länge L | 23.6 (mm) |
STV-GE G3/8-AG 1410.08.02.00211Steckverschraubung in gerader
Ausführung
| Gewinde G1 | G3/8"-AG |
| Schlauchaußendurchmesser | 14 (mm) |
| Normteilewerkstoff | Messing |
| Einsatztemperatur | -20 ... 80 °C |
| Außendurchmesser D | 21.5 (mm) |
| Länge L | 30.5 (mm) |
STV-W G3/8-AG 810.08.02.00236Steckverschraubung in schwenkbarer
winkligen Ausführung
| Gewinde G1 | G3/8"-AG |
| Schlauchaußendurchmesser | 8 (mm) |
| Normteilewerkstoff | Messing vernickelt |
| Einsatztemperatur | -20 ... 80 °C |
| Länge L | 23.7 (mm) |
STV-W G3/8-AG 1010.08.02.00255Steckverschraubung in schwenkbarer
winkligen Ausführung
| Gewinde G1 | G3/8"-AG |
| Schlauchaußendurchmesser | 10 (mm) |
| Normteilewerkstoff | Messing vernickelt |
| Einsatztemperatur | -20 ... 80 °C |
| Länge L | 35.1 (mm) |
STV-W G3/8-AG 1210.08.02.00163Steckverschraubung in schwenkbarer
winkligen Ausführung
| Gewinde G1 | G3/8"-AG |
| Schlauchaußendurchmesser | 12 (mm) |
| Normteilewerkstoff | Messing vernickelt |
| Einsatztemperatur | -20 ... 80 °C |
| Länge L | 34.1 (mm) |
STV-WF G3/8-AG 810.08.02.00234Steckverschraubung in schwenk- und
feststellbarer Ausführung
| Gewinde G1 | G3/8"-AG |
| Schlauchaußendurchmesser | 8 (mm) |
| Normteilewerkstoff | Messing vernickelt |
| Einsatztemperatur | -10 ... 70 °C |
| Länge L | 26.7 (mm) |
STV-WF G3/8-AG 1010.08.02.00259Steckverschraubung in schwenk- und
feststellbarer Ausführung
| Gewinde G1 | G3/8"-AG |
| Schlauchaußendurchmesser | 10 (mm) |
| Normteilewerkstoff | Messing vernickelt |
| Einsatztemperatur | -10 ... 70 °C |
| Länge L | 29.2 (mm) |
