Flachsauggreifer SGON

Saugfläche (LxB) von 4 x 2 mm bis 90 x 30 mm

Direkt zu den Produkten

Flachsauggreifer in ovaler Bauform für längliche Werkstücke (Profile, Rohre) oder flache Werkstücke mit Stegen

Zweiohrklemme verhindert unbeabsichtigtes Verdrehen während des Einsatzes (ab Größe 24 x 8 mm)

Hohe Saugkraft bei geringen Abmessungen

Breites Durchmesser- und Materialspektrum für unterschiedlichste Werkstücke (temperaturbeständig, ableitfähig, abdruckarm)

Aufbau

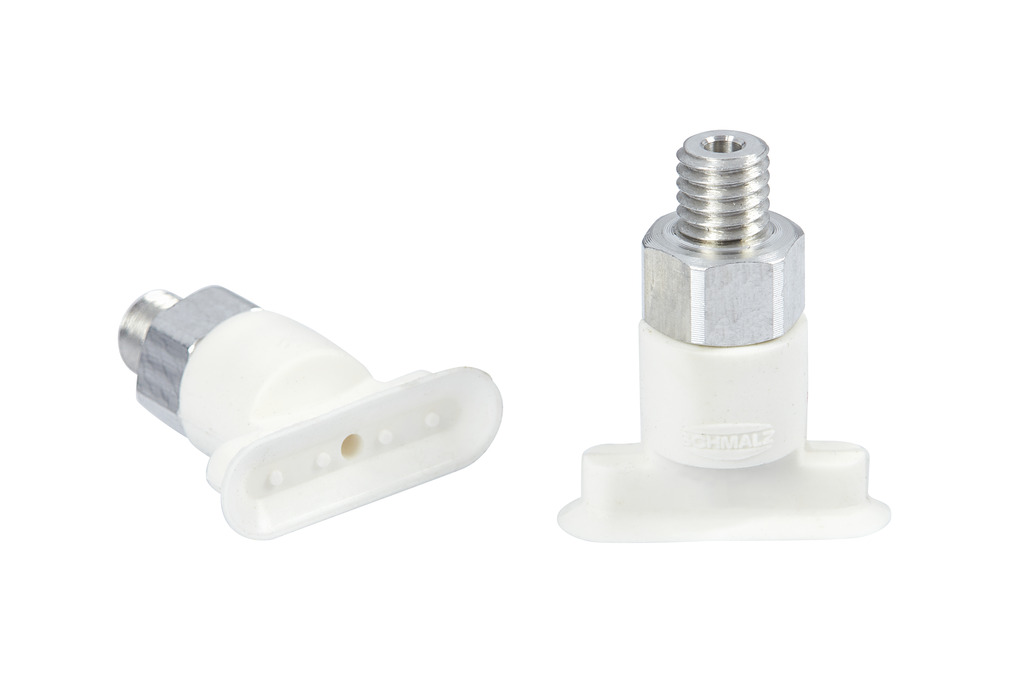

Robuster, widerstandsfähiger Sauggreifer SGON (3) mit Einfachdichtlippe, bestehend aus Sauger SGO (2) und Anschlussnippel (1)
Sauger auf Nippel gesteckt
Ab Größe 24 x 8 mm ist der Sauger zusätzlich mit Zweiohrklemme gesichert (Verdrehsicherung)
Sauger und Nippel sind innerhalb einer Nippelfamilie flexibel kombinierbar

Technische Daten

Abmessungen: 4 x 2 bis 90 x 30 mm
Werkstoff: HT1, HT1-ESD, NBR, NBR-ESD, NBR-CO, SI, SI-HD
Zusätzliche Verdrehsicherung ab Größe 24 x 8 mm

Dokumentation

In diesem Bereich finden Sie die passende Dokumentation zu diesem Produkt.

Dokumente	Sprache
Produktfamilienübersicht	Deutsch

Die Dokumentation steht Ihnen auch vollumfänglich in Englisch zur Verfügung.

Dokumente	Sprache
Produktfamilienübersicht	Englisch

1 - 10 von 80 Ergebnissen

SGON 4x2 HT1-60 M3-AG

Art-Nr.: 10.01.05.00404

Flachsauger (oval) für längliche, auch gewölbte Werkstücke

Abmessung (LxB)	4x2
Saugerwerkstoff	Hochtemp. Material HT1
Materialhärte [Shore A]	60 (Shore A)
Werkstoffeigenschaft	abdruckarm
Nippelwerkstoff	Aluminium
Anschluss	M3-AG

NEU

SGON 4x2 HT1-ESD-60 M3-AG

Art-Nr.: 10.01.05.01271

Flachsauger (oval) für längliche, auch gewölbte Werkstücke

Abmessung (LxB)	4x2
Saugerwerkstoff	Hochtemp. Material HT1-ESD
Materialhärte [Shore A]	60 (Shore A)
Werkstoffeigenschaft	abdruckarm
Nippelwerkstoff	Aluminium
Anschluss	M3-AG

SGON 4x2 SI-HD-65 M3-AG

Art-Nr.: 10.01.05.01045

Flachsauger (oval) für längliche, auch gewölbte Werkstücke

Abmessung (LxB)	4x2
Saugerwerkstoff	Silikon SI-HD
Materialhärte [Shore A]	65 (Shore A)
Nippelwerkstoff	Aluminium
Anschluss	M3-AG

SGON 7x3.5 SI-HD-65 M3-AG

Art-Nr.: 10.01.05.01046

Flachsauger (oval) für längliche, auch gewölbte Werkstücke

Abmessung (LxB)	7x3.5
Saugerwerkstoff	Silikon SI-HD
Materialhärte [Shore A]	65 (Shore A)
Nippelwerkstoff	Aluminium
Anschluss	M3-AG

SGON 15x5 SI-HD-65 M5-IG

Art-Nr.: 10.01.05.01047

Flachsauger (oval) für längliche, auch gewölbte Werkstücke

Abmessung (LxB)	15x5
Saugerwerkstoff	Silikon SI-HD
Materialhärte [Shore A]	65 (Shore A)
Nippelwerkstoff	Aluminium
Anschluss	M5-IG

SGON 15x5 SI-HD-65 M5-AG

Art-Nr.: 10.01.05.01048

Flachsauger (oval) für längliche, auch gewölbte Werkstücke

Abmessung (LxB)	15x5
Saugerwerkstoff	Silikon SI-HD
Materialhärte [Shore A]	65 (Shore A)
Nippelwerkstoff	Aluminium
Anschluss	M5-AG

SGON 18x6 SI-HD-65 M5-IG

Art-Nr.: 10.01.05.01049

Flachsauger (oval) für längliche, auch gewölbte Werkstücke

Abmessung (LxB)	18x6
Saugerwerkstoff	Silikon SI-HD
Materialhärte [Shore A]	65 (Shore A)
Nippelwerkstoff	Aluminium
Anschluss	M5-IG

SGON 4x2 NBR-55 M3-AG

Art-Nr.: 10.01.01.00564

Flachsauger (oval) für längliche, auch gewölbte Werkstücke

Abmessung (LxB)	4x2
Saugerwerkstoff	Nitrilkautschuk NBR
Materialhärte [Shore A]	55 (Shore A)
Nippelwerkstoff	Aluminium
Anschluss	M3-AG

SGON 18x6 SI-HD-65 M5-AG

Art-Nr.: 10.01.05.01050

Flachsauger (oval) für längliche, auch gewölbte Werkstücke

Abmessung (LxB)	18x6
Saugerwerkstoff	Silikon SI-HD
Materialhärte [Shore A]	65 (Shore A)
Nippelwerkstoff	Aluminium
Anschluss	M5-AG

SGON 4x2 NBR-ESD-55 M3-AG

Art-Nr.: 10.01.05.00938

Flachsauger (oval) für längliche, auch gewölbte Werkstücke

Abmessung (LxB)	4x2
Saugerwerkstoff	Nitrilkautschuk NBR-ESD
Materialhärte [Shore A]	55 (Shore A)
Nippelwerkstoff	Aluminium
Anschluss	M3-AG
