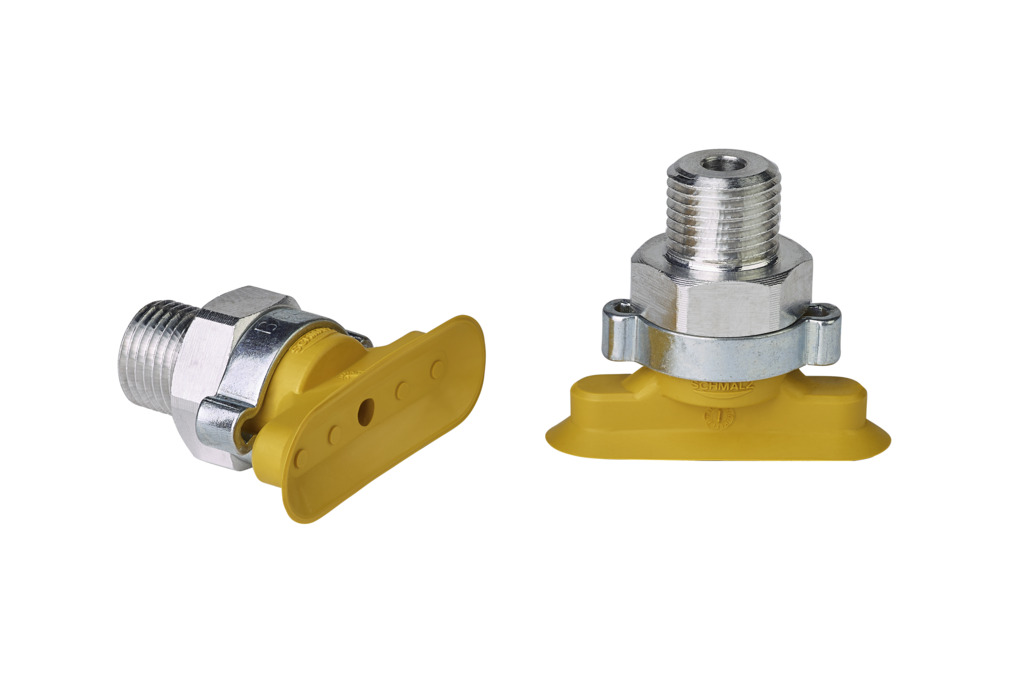

SGON 30x10 NBR-ESD-55 G1/8-AG
Art-Nr.: 10.01.05.00947
Flachsauger (oval) für längliche, auch gewölbte Werkstücke
| Abmessung (LxB) | 30x10 |
| Saugerwerkstoff | Nitrilkautschuk NBR-ESD |
| Materialhärte [Shore A] | 55 (Shore A) |
| Nippelwerkstoff | Aluminium |
| Anschluss | G1/8"-AG |
Konstruktionsdaten
Konstruktionsdaten
| Attribut | Wert |
|---|---|
| Bmax(S) | 11,5 mm |
| Bs | 9,4 mm |
| dn | 2,5 mm |
| G1 | G1/8"-AG |
| H | 17 mm |
| LG1 | 8 mm |
| Lmax(S) | 30,5 mm |
| Ls | 29,4 mm |
| SW1 | 14 mm |
| Z (Hub) | 1,5 mm |
Technische Daten
Technische Daten
| Attribut | Wert |
|---|---|
| Abmessung (LxB) | 30x10 |
| Saugkraft (-600mbar) | 12,2 N |
| Volumen | 0,52 cm³ |
| Werkstückradius min. (konvex) | 7,5 mm |
| Schlauchinnendurchmesser (empf.) d | 4 mm |
| Faltenanzahl | 0 |
| Saugerwerkstoff | Nitrilkautschuk NBR-ESD |
| Materialhärte [Shore A] | 55 Shore A |
| Gewicht | 6,8 g |
| Produktfamilie | SGON |
CAD Daten
CAD Daten
CAD-Modell zum Download
Nach dem Klick auf den Download-Button können Sie das CAD-Modell in verschiedenen Dateiformaten herunterladen. Falls die Vorschau auf dieser Seite nicht korrekt angezeigt wird, klicken Sie bitte auf den "Neu laden"-Button.
Dokumentation
Dokumentation
Ersatzteile

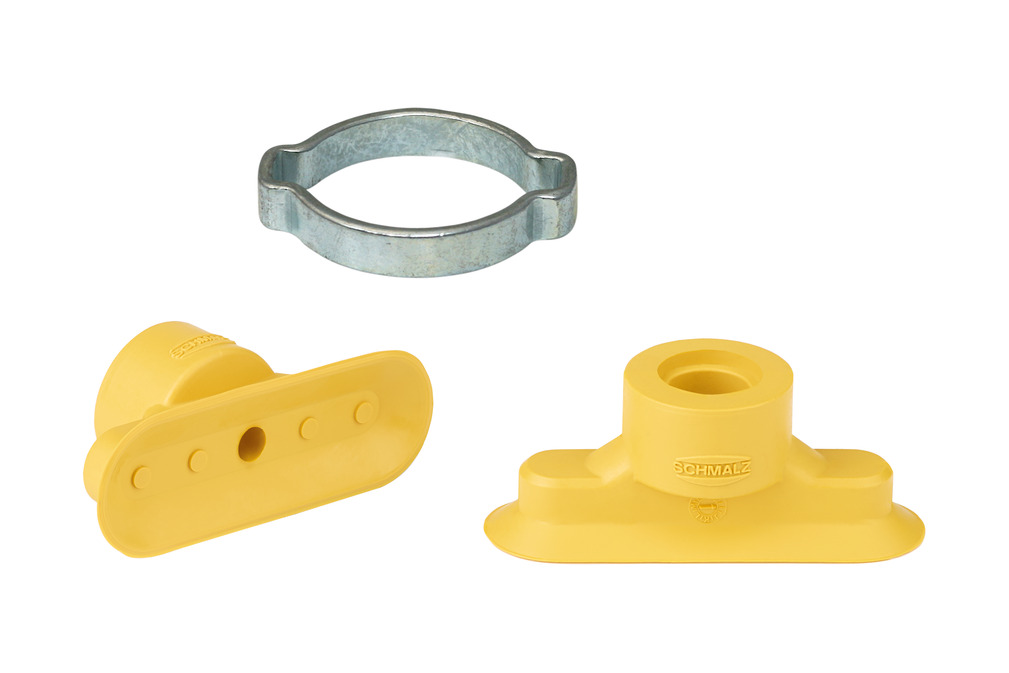

SGO 30x10 NBR-ESD-55 N02210.01.05.00935Flachsauger (oval) für
längliche, auch gewölbte Werkstücke
| Abmessung (LxB) | 30x10 |
| Saugerwerkstoff | Nitrilkautschuk NBR-ESD |
| Materialhärte [Shore A] | 55 (Shore A) |
SA-NIP N022 G1/8-AG DN35010.01.05.00124Saugeranschlussnippel
| Gewinde G1 | G1/8"-AG |
| Länge L1 | 18.5 (mm) |
| Einbaulänge | 5 (mm) |
| Nenndurchmesser dn | 3.5 (mm) |
| Normteilewerkstoff | Aluminium |
