MO-PROF 40 1TN AL-1
N° de artículo: 26.07.01.00023
Perfil de aluminio para el montaje de sistemas de ventosas de vacío
| Anchura B | 40 (mm) |
| Longitud (máx.) | 6000 (mm) |
| Formulario | con 1 ranura de fijación en T |
| Material | Al Mg Si 0,5 F22 |

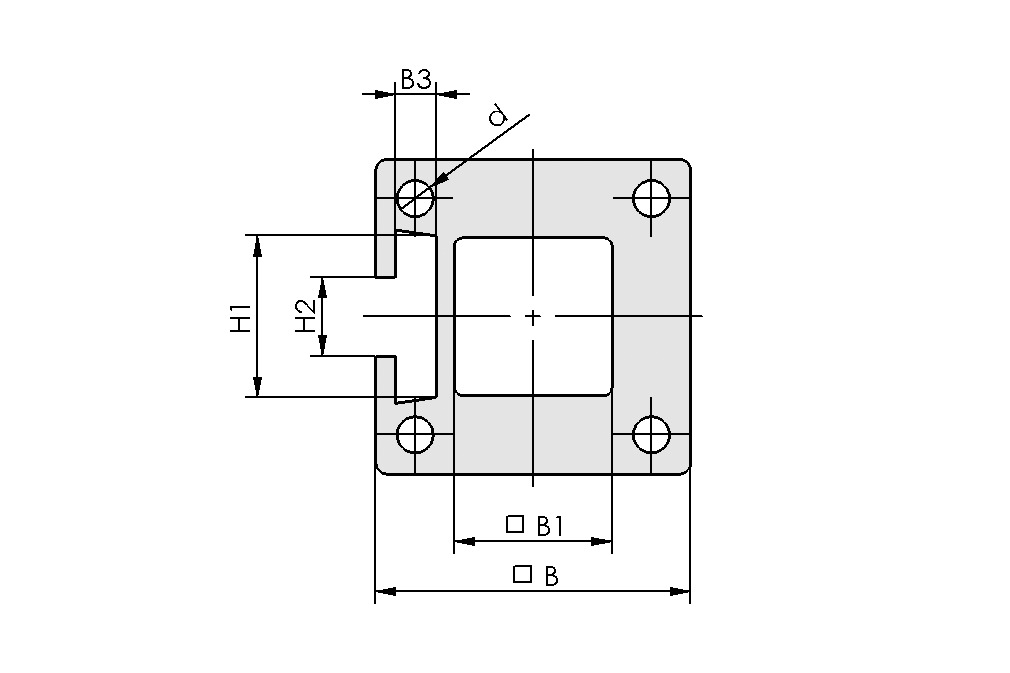

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| B | 40 mm |
| B1 | 20 mm |
| B3 | 5,2 mm |
| d | 4,6 mm |
| H1 | 20,5 mm |
| H2 | 10 mm |
| 6000 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Superficie | 9,1 cm² |
| Momento de resistencia Wx | 6,9 cm3 |
| Momento de resistencia Wy | 9,6 cm3 |
| Momento de área lx | 13,7 cm4 |
| Momento de área ly | 17 cm4 |
| Desviación máx. | 0,8 mm/m |
| Material | Al Mg Si 0,5 F22 |
| Masa | 2,5 kg/m |
| Familia de productos | MO-PROF |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Accesorios
BEF-WIN 40x40x40 5 MO-PROF25.09.06.00007Ángulo de fijación
| Anchura B | 40 (mm) |
| Altura H | 40 (mm) |
| Longitud L | 40 (mm) |
| Espesor de pared s | 5 (mm) |
| Diseño de aplicación | Perfil de montaje |
| Peso | 107 (g) |
BOHR-SCHAB MO-PROF 50x50-1N10.08.03.00100Plantilla de taladrado
| Anchura B | 20 (mm) |
| Altura H | 50 (mm) |
| Material | Acero |
| Longitud L | 50 (mm) |
| Espesor de pared s | 8 (mm) |
| Diseño de aplicación | Perfil de montaje |
| Peso | 183.1 (g) |
DI-RA 40 PPTA MO-PROF10.07.08.00131Marco obturador
| Altura H | 1 (mm) |
| Longitud L | 40 (mm) |
| Espesor de pared s | 10.5 (mm) |
| Diseño de aplicación | Perfil de montaje |
| Peso | 2 (g) |
NUT-STEI 10x20 M6-IG25.09.06.00002Tuerca corredera
| Anchura B | 20 (mm) |
| Altura H | 5 (mm) |
| Material | Acero |
| Longitud L | 10 (mm) |
| Rosca G1 | M6-HE |
| Elementos de fijación de forma | Con paso |
| Superficie | galvanizado |
| Peso | 6 (g) |
NUT-STEI 10x20 M8-IG25.09.06.00003Tuerca corredera
| Anchura B | 20 (mm) |
| Altura H | 5 (mm) |
| Material | Acero |
| Longitud L | 10 (mm) |
| Rosca G1 | M8-HE |
| Elementos de fijación de forma | Con paso |
| Superficie | galvanizado |
| Peso | 5 (g) |
NUT-STEI 20x20 M8-IG 1025.09.06.00012Tuerca corredera
| Anchura B | 20 (mm) |
| Altura H | 4.9 (mm) |
| Material | Acero |
| Longitud L | 20 (mm) |
| Rosca G1 | M8-HE |
| Elementos de fijación de forma | Con paso |
| Superficie | galvanizado |
| Peso | 15.9 (g) |
SCHR WN1552 5x20 ST VZ T2520.10.03.00008Tornillo roscachapa (Para Aluminio)
| Diámetro exterior D | 5 (mm) |
| Material | Acero |
| Longitud L | 20 (mm) |
| Superficie | galvanizado |
| Peso | 3.9 (g) |
VBR-PR 150x3 E-FL25.09.06.00006Ensamblador de perfiles
| Altura H | 3 (mm) |
| Longitud L | 150 (mm) |
| Peso | 362 (g) |
| Conexión 1 | 2 Tuercas correderas |
VBR-PR 185x185x3 K-FL25.09.06.00005Ensamblador de perfiles
| Anchura B | 185 (mm) |
| Altura H | 3 (mm) |
| Longitud L | 185 (mm) |
| Peso | 279 (g) |
| Conexión 1 | 2 Tuercas correderas |
VBR-PR 40x55x55 E-V10.08.03.00099Ensamblador de perfiles
| Anchura B | 55 (mm) |
| Altura H | 55 (mm) |
| Longitud L | 40 (mm) |
| Espesor de pared s | 6 (mm) |
| Peso | 164 (g) |
VRS-PL-40 G1/2-IG MO-PROF25.09.06.00009Placa de cierre
| Altura H | 10 (mm) |
| Longitud L | 40 (mm) |
| Rosca G1 | G1/2"-HE |
| Diseño de aplicación | Perfil de montaje |
| Peso | 72 (g) |
VRS-PL-40 MO-PROF25.09.06.00008Placa de cierre
| Altura H | 4 (mm) |
| Material | Acero |
| Longitud L | 40 (mm) |
| Diseño de aplicación | Perfil de montaje |
| Peso | 45 (g) |
VRS-PL-40 MO-PROF25.09.06.00026Placa de cierre
| Altura H | 5 (mm) |
| Material | Poliamida |
| Longitud L | 40 (mm) |
| Diseño de aplicación | Perfil de montaje |
| Peso | 11.1 (g) |
