SSD 85-90 ST-VZ
N° de artículo: 10.07.10.00102
Abrazadera para la fijación de tubos flexibles reforzados con alambre
| Margen de fijación [mm] | 85,0 ... 90,0 mm |
| Material | Acero |
| Superficie | galvanizado |

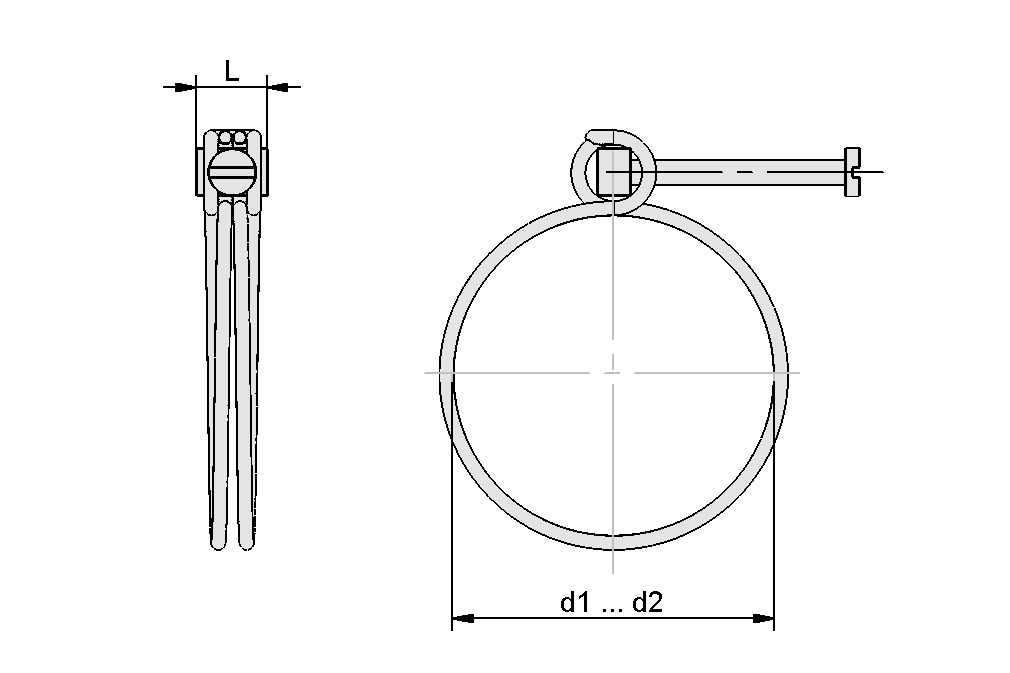

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| d1 | 85 mm |
| d2 | 90 mm |
| L | 19 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Margen de fijación [mm] | 85,0 ... 90,0 mm |
| Material | Acero |
| Peso | 46.1 g |
| Familia de productos | SSB / SSD |
Documentación
Documentación
Accesorios
VSL 86-75 PU-DS-AS TR10.07.09.00054Tubo flexible para sistemas de
vacío y de aire comprimido
| Diámetro exterior D | 86 (mm) |
| Diámetro interior d | 75 (mm) |
| Longitud máx. | 15 (m) |
| Material tubo flexible | PU, espiral de alambre, antiestático |
| Radio de flexión mín. | 66 (mm) |
| Margen de presión (presión operativa) [bar] | -0,50 ... 1,69 bar |
| Temperatura de uso | -40 ... 90 °C |
| Color | Transparente |

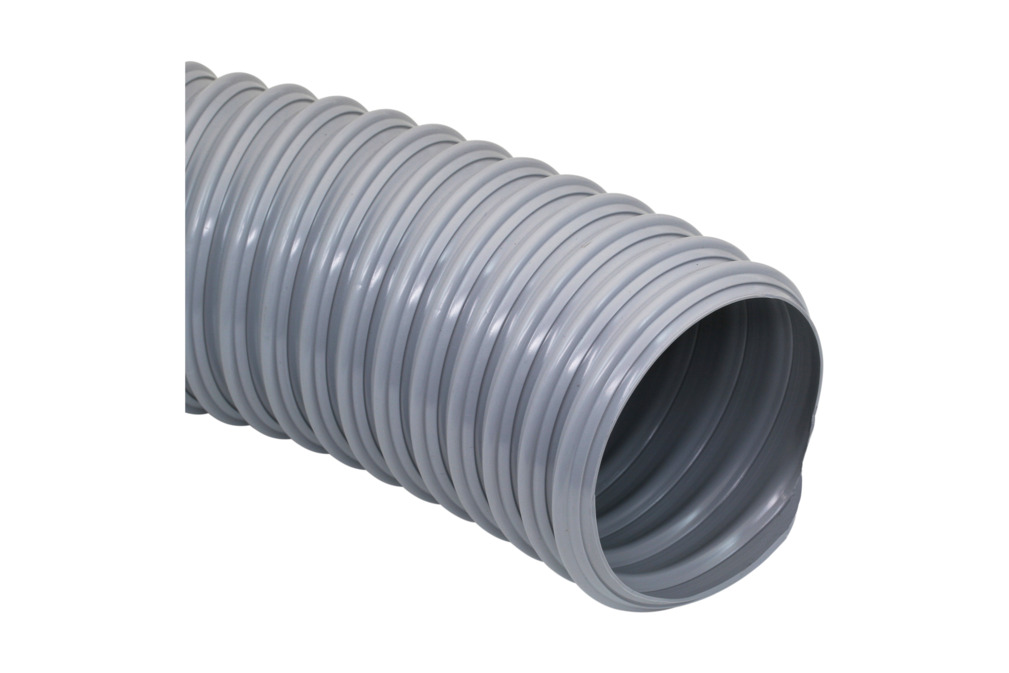

VSL 85-75 PVC-PS GR10.07.09.00048Tubo flexible para sistemas de
vacío y de aire comprimido
| Diámetro exterior D | 85 (mm) |
| Diámetro interior d | 75 (mm) |
| Longitud máx. | 10 (m) |
| Material tubo flexible | PVC con espiral de PVC |
| Radio de flexión mín. | 114 (mm) |
| Margen de presión (presión operativa) [bar] | -0,29 ... 1,00 bar |
| Temperatura de uso | -20 ... 70 °C |
| Color | pardo |

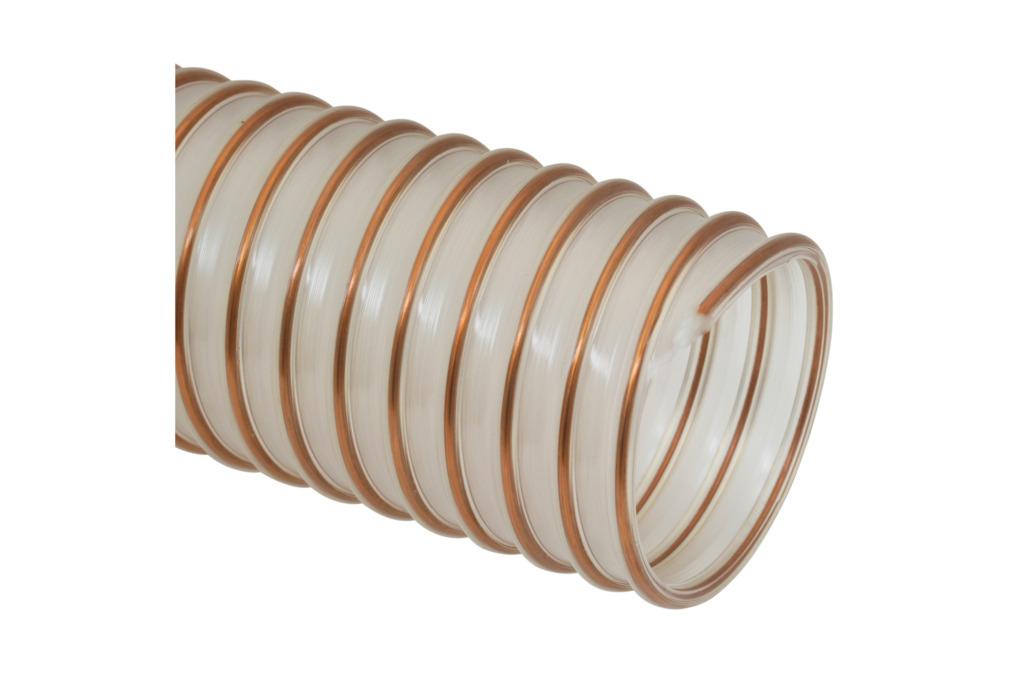

VSL 87-75 PU-DS-AS HD10.07.09.00061Tubo flexible para sistemas de
vacío y de aire comprimido
| Diámetro exterior D | 87 (mm) |
| Diámetro interior d | 75 (mm) |
| Longitud máx. | 15 (m) |
| Material tubo flexible | PU, espiral de alambre, antiestático |
| Radio de flexión mín. | 195 (mm) |
| Margen de presión (presión operativa) [bar] | -1,00 ... 2,36 bar |
| Temperatura de uso | -40 ... 90 °C |
