PFG 80 VU1-72 N012
N° de artículo: 10.01.01.00426
Ventosa plana (redonda) para superficies lisas o ligeramente rugosas
| Tamaño | 80 |
| Material de ventosa | Vulkollan VU1 |
| Dureza del material [Shore A] | 72 (Shore A) |

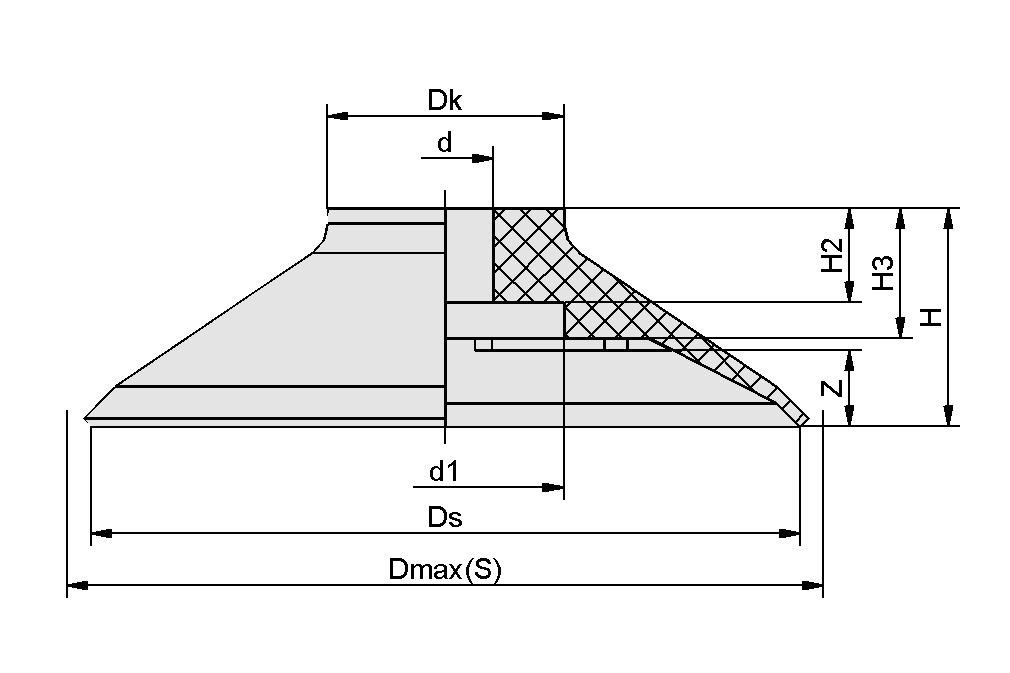

Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| d | 12 mm |
| d1 | 25 mm |
| Dk | 52.3 mm |
| Dmax(S) | 86 mm |
| Ds | 80 mm |
| H | 25 mm |
| H2 | 12 mm |
| H3 | 17.5 mm |
| Z (Recorrido) | 6 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Tamaño | 80 |
| Material de ventosa | Vulkollan VU1 |
| Fuerza de aspiración (-600 mbar) | 260 N |
| Volumen | 31.39 cm³ |
| Radio de la pieza mín. (convexo) | 100 mm |
| Dureza del material [Shore A] | 72 Shore A |
| Peso | 34.8 g |
| Número de pliegues | 0 |
| Familia de productos | PFG |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Accesorios
SA-NIP N012 G1/4-AG DN50010.01.01.10664Boquilla de conexión de ventosa
| Familia de boquillas | N 012 |
| Rosca G1 | G1/4"-MA |
| Longitud L1 | 29.5 (mm) |
| Longitud L | 5 (mm) |
| Longitud de montaje | 5 (mm) |
| Diámetro nominal dn | 5 (mm) |
| Material | Aluminio |
| SW2 | 6 (mm) |
SA-NIP N012 G1/4-IG DN60010.01.01.00528Boquilla de conexión de ventosa
| Familia de boquillas | N 012 |
| Rosca G1 | G1/4"-HE |
| Longitud L1 | 29.5 (mm) |
| Longitud L | 15 (mm) |
| Longitud de montaje | 15 (mm) |
| Diámetro nominal dn | 6 (mm) |
| Material | Aluminio |
| SW2 | 6 (mm) |
