SA-NIP N007 G1/8-AG DN240
N° de artículo: 10.01.01.03531
Boquilla de conexión de ventosa
| Familia de boquillas | N 007 |
| Rosca G1 | G1/8"-MA |
| Longitud L1 | 21 (mm) |
| Longitud L | 5 (mm) |
| Longitud de montaje | 5 (mm) |
| Diámetro nominal dn | 2.4 (mm) |
| Material | Aluminio |
| SW2 | 4 (mm) |
Datos de diseño
Datos de diseño
| Atributo | Valor |
|---|---|
| dn | 2.4 mm |
| D | 10 mm |
| D2 | 6.5 mm |
| G1 | G1/8"-MA |
| L | 5 mm |
| L1 | 21 mm |
| L2 | 7 mm |
| L3 | 1.5 mm |
| LG1 | 7.5 mm |
| SW1 | 14 mm |
| SW2 | 4 mm |
Datos técnicos
Datos técnicos
| Atributo | Valor |
|---|---|
| Familia de boquillas | N 007 |
| Material | Aluminio |
| Peso | 3.7 g |
Datos CAD
Datos CAD
Live CAD-Model fácil de usar
Tras hacer clic en el botón de descarga, podrá descargar el modelo CAD en varios formatos de archivo. Si la vista previa no se muestra correctamente en esta página, haga clic en el botón "Recargar".
Documentación
Documentación
Accesorios

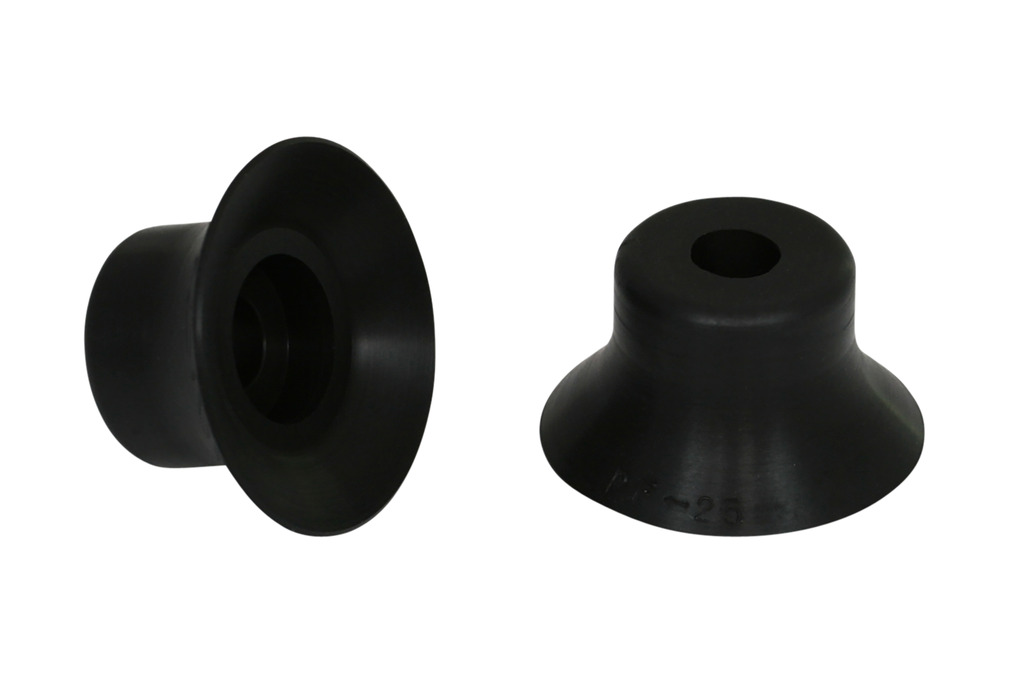

PFG 25 FPM-65 N00710.01.01.00073Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 25 |
| Material de ventosa | Caucho fluorado FPM |
| Dureza del material [Shore A] | 65 (Shore A) |
| Propiedades del material | no deja marcas |
PFG 25 HT1-60 N00710.01.01.11164Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 25 |
| Material de ventosa | Material de alta temperatura HT1 |
| Dureza del material [Shore A] | 60 (Shore A) |
| Propiedades del material | no deja marcas |
PFG 25 NBR-CO-55 N00710.01.01.10338Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 25 |
| Material de ventosa | Caucho nitrílico NBR conductor |
| Dureza del material [Shore A] | 55 (Shore A) |
PFG 25 NBR-55 N00710.01.01.00013Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 25 |
| Material de ventosa | Caucho nitrílico NBR |
| Dureza del material [Shore A] | 55 (Shore A) |
PFG 25 PU-55 N00710.01.01.00053Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 25 |
| Material de ventosa | Poliuretano PU |
| Dureza del material [Shore A] | 55 (Shore A) |
PFG 25 SI-55 N00710.01.01.00033Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 25 |
| Material de ventosa | Silicona SI |
| Dureza del material [Shore A] | 55 (Shore A) |
| Características del material | Compatible con la FDA |
PFG 30 FPM-65 N00710.01.01.00074Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 30 |
| Material de ventosa | Caucho fluorado FPM |
| Dureza del material [Shore A] | 65 (Shore A) |
| Propiedades del material | no deja marcas |

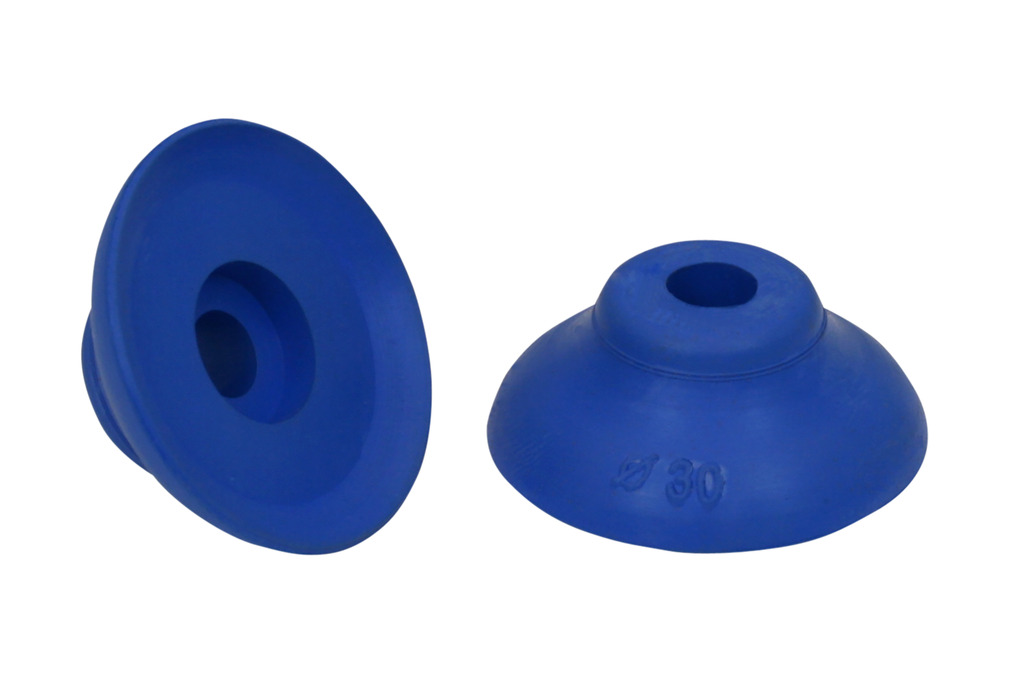

PFG 30 HT1-60 N00710.01.01.11165Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 30 |
| Material de ventosa | Material de alta temperatura HT1 |
| Dureza del material [Shore A] | 60 (Shore A) |
| Propiedades del material | no deja marcas |

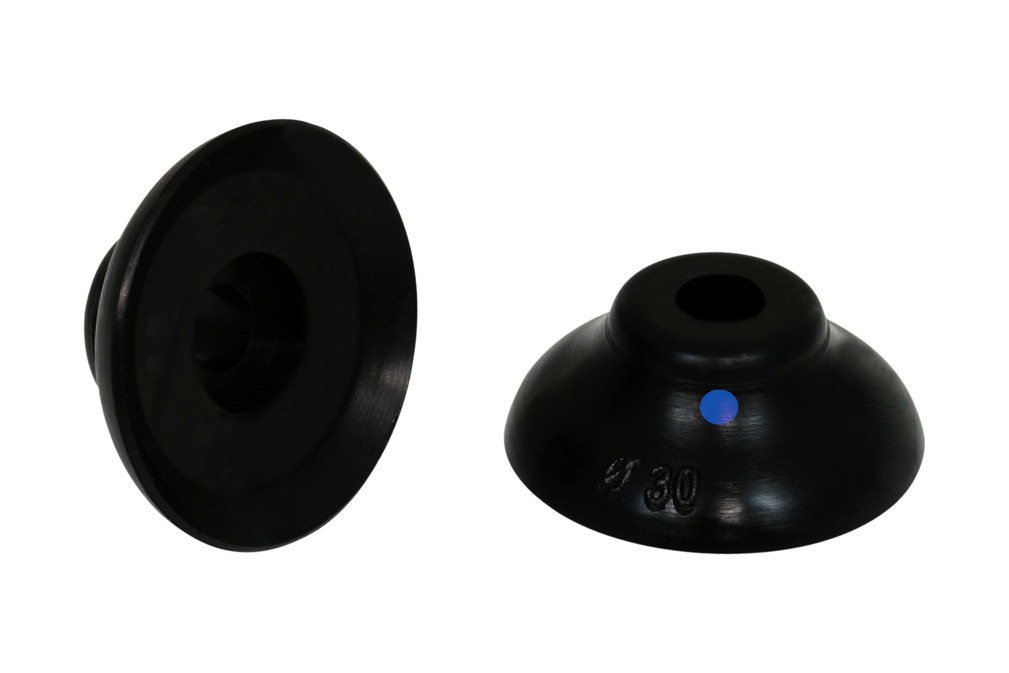

PFG 30 NBR-CO-55 N00710.01.01.10339Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 30 |
| Material de ventosa | Caucho nitrílico NBR conductor |
| Dureza del material [Shore A] | 55 (Shore A) |
PFG 30 NBR-55 N00710.01.01.00014Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 30 |
| Material de ventosa | Caucho nitrílico NBR |
| Dureza del material [Shore A] | 55 (Shore A) |

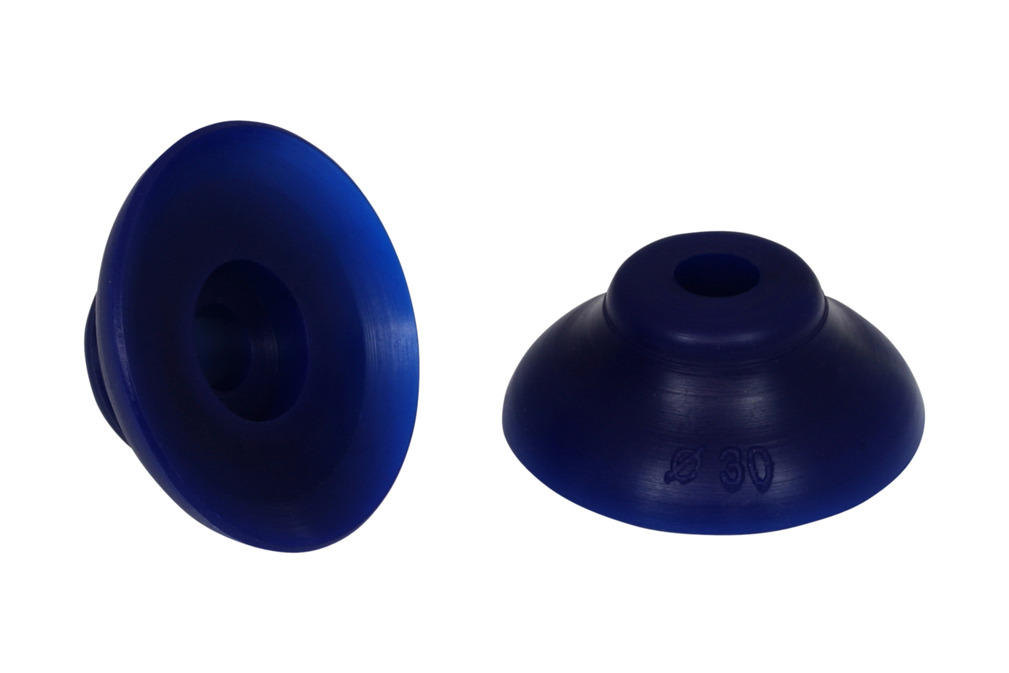

PFG 30 PU-55 N00710.01.01.00054Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 30 |
| Material de ventosa | Poliuretano PU |
| Dureza del material [Shore A] | 55 (Shore A) |
PFG 30 SI-55 N00710.01.01.00034Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 30 |
| Material de ventosa | Silicona SI |
| Dureza del material [Shore A] | 55 (Shore A) |
| Características del material | Compatible con la FDA |
PFG 35 FPM-65 N00710.01.01.00075Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 35 |
| Material de ventosa | Caucho fluorado FPM |
| Dureza del material [Shore A] | 65 (Shore A) |
| Propiedades del material | no deja marcas |
PFG 35 HT1-60 N00710.01.01.11166Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 35 |
| Material de ventosa | Material de alta temperatura HT1 |
| Dureza del material [Shore A] | 60 (Shore A) |
| Propiedades del material | no deja marcas |

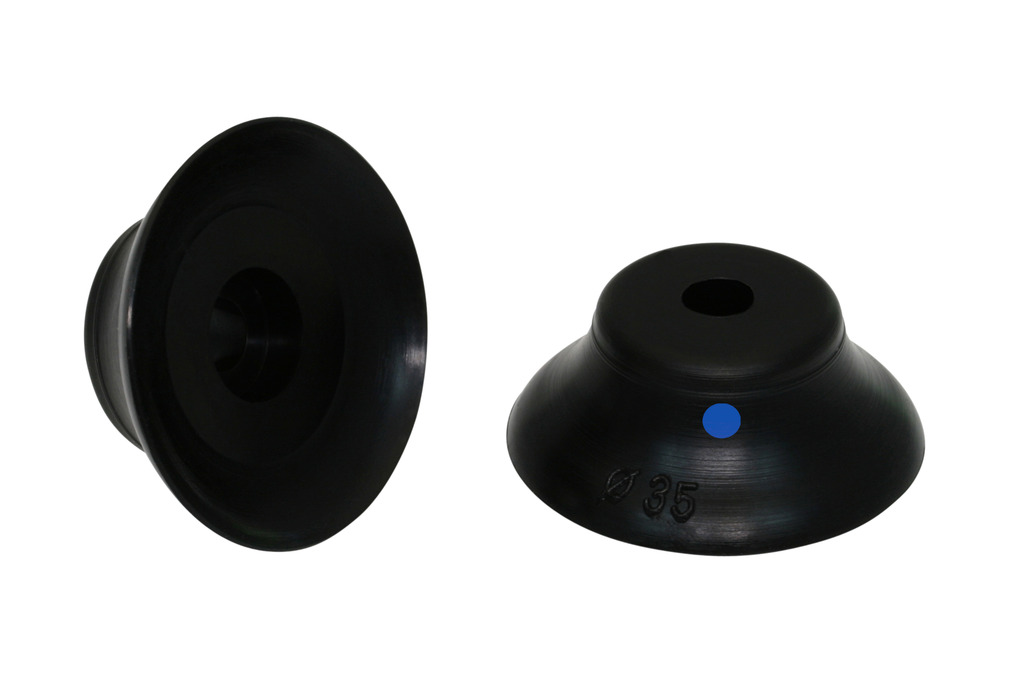

PFG 35 NBR-CO-55 N00710.01.01.10340Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 35 |
| Material de ventosa | Caucho nitrílico NBR conductor |
| Dureza del material [Shore A] | 55 (Shore A) |
PFG 35 NBR-55 N00710.01.01.00015Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 35 |
| Material de ventosa | Caucho nitrílico NBR |
| Dureza del material [Shore A] | 55 (Shore A) |
- ARTÍCULO SOBRE LA RETIRADA PROGRESIVA
PFG 35 PU-55 N00710.01.01.00055Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 35 |
| Material de ventosa | Poliuretano PU |
| Dureza del material [Shore A] | 55 (Shore A) |
PFG 35 SI-55 N00710.01.01.00035Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 35 |
| Material de ventosa | Silicona SI |
| Dureza del material [Shore A] | 55 (Shore A) |
| Características del material | Compatible con la FDA |
PFG 40 FPM-65 N00710.01.01.00076Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 40 |
| Material de ventosa | Caucho fluorado FPM |
| Dureza del material [Shore A] | 65 (Shore A) |
| Propiedades del material | no deja marcas |
PFG 40 HT1-60 N00710.01.01.11167Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 40 |
| Material de ventosa | Material de alta temperatura HT1 |
| Dureza del material [Shore A] | 60 (Shore A) |
| Propiedades del material | no deja marcas |
PFG 40 NBR-CO-55 N00710.01.01.10341Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 40 |
| Material de ventosa | Caucho nitrílico NBR conductor |
| Dureza del material [Shore A] | 55 (Shore A) |
PFG 40 NBR-55 N00710.01.01.00016Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 40 |
| Material de ventosa | Caucho nitrílico NBR |
| Dureza del material [Shore A] | 55 (Shore A) |
- ARTÍCULO SOBRE LA RETIRADA PROGRESIVA
PFG 40 PU-55 N00710.01.01.00056Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 40 |
| Material de ventosa | Poliuretano PU |
| Dureza del material [Shore A] | 55 (Shore A) |
PFG 40 SI-55 N00710.01.01.00036Ventosa plana (redonda) para
superficies lisas o ligeramente
rugosas
| Tamaño | 40 |
| Material de ventosa | Silicona SI |
| Dureza del material [Shore A] | 55 (Shore A) |
| Características del material | Compatible con la FDA |
