SFF 60 SI-55 G1/4-AG
Osanro: 10.01.01.15575
Flat suction cup (round) for dynamic handling of thin and flexible workpieces
| Size | 60 |
| Suction cup material | Silicone SI |
| Material hardness [Shore A] | 55 (Shore A) |

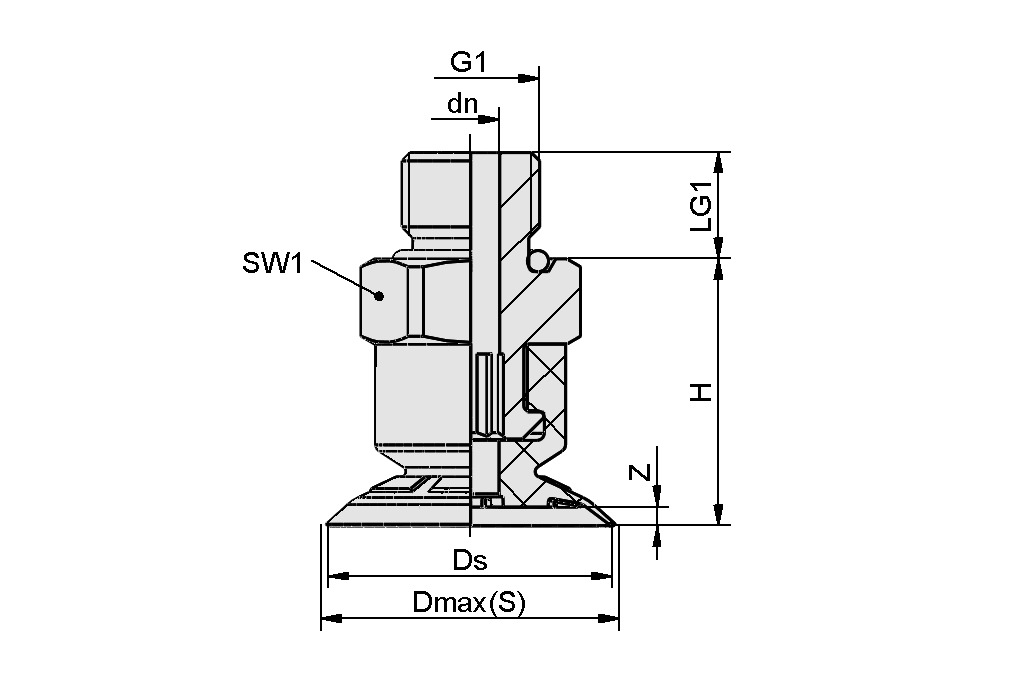

Suunnitteludata
Suunnitteludata
| Attribuutti | Arvo |
|---|---|
| Dmax(S) | 64 mm |
| Ds | 60 mm |
| dn | 4 mm |
| G1 | G1/4-AG |
| LG1 | 10 mm |
| H | 36,5 mm |
| SW1 | 22 mm |
| Z (Stroke) | 4 mm |
Tekniset tiedot
Tekniset tiedot
| Attribuutti | Arvo |
|---|---|
| Pull-off force | 90 N |
| Suction force (-600mbar) | 90 N |
| Size | 60 |
| Number of folds | 0 |
| Suction cup material | Silicone SI |
| Material hardness [Shore A] | 55 Shore A |
| Product family | SFF |
CAD-tiedot
CAD-tiedot
Live CAD-malli helppokäyttöinen
Kun napsautat latauspainiketta, voit ladata CAD-mallin eri tiedostomuodoissa. Jos esikatselu ei näy oikein tällä sivulla, napsauta "Lataa uudelleen" -painiketta.
Dokumentointi
Dokumentointi
Varaosat
- UUSI

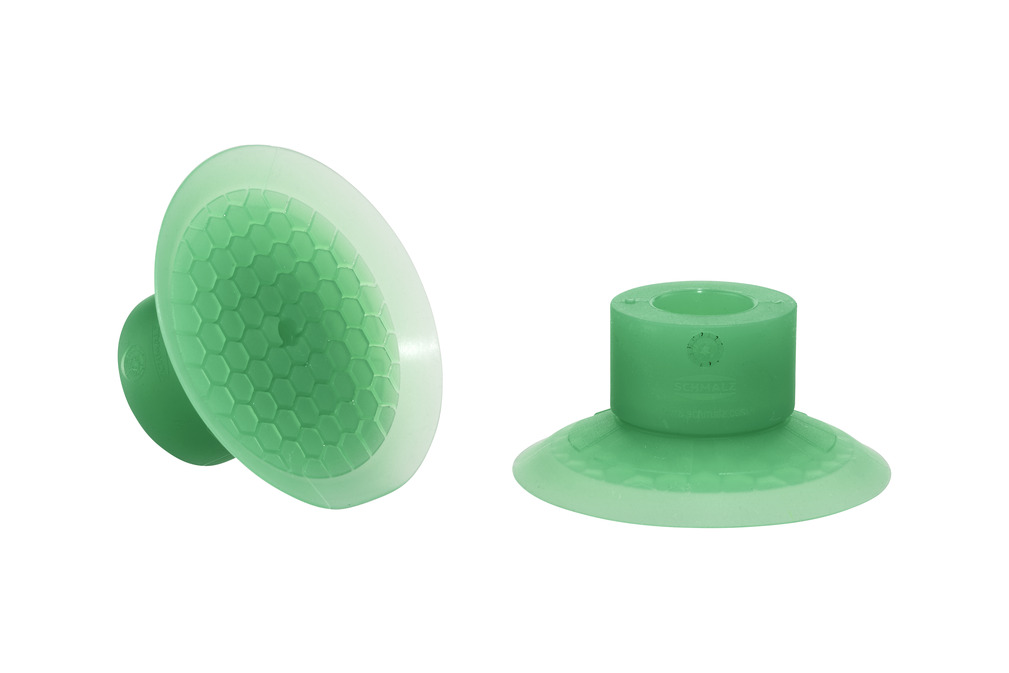

SFF 60 SI-55 SC08010.01.01.15242Flat suction cups (round) for the
gentle handling of thin and
flexible workpieces
| Size | 60 |
| Suction cup material | Silicone SI |
| Material hardness [Shore A] | 55 (Shore A) |
| Number of folds | 0 |
SC 080 G1/4-AG10.01.06.03268Connection element for suction cup
"SchmalzConnector"
| Connection type | 080 |
| Vacuum connection | G1/4"-M |
| Length L1 | 32 (mm) |
| Fitting length | 7.5 (mm) |
| Nominal diameter dn | 8 (mm) |
