SAF 80 NBR-45 RA

Osanro: 10.01.01.11464

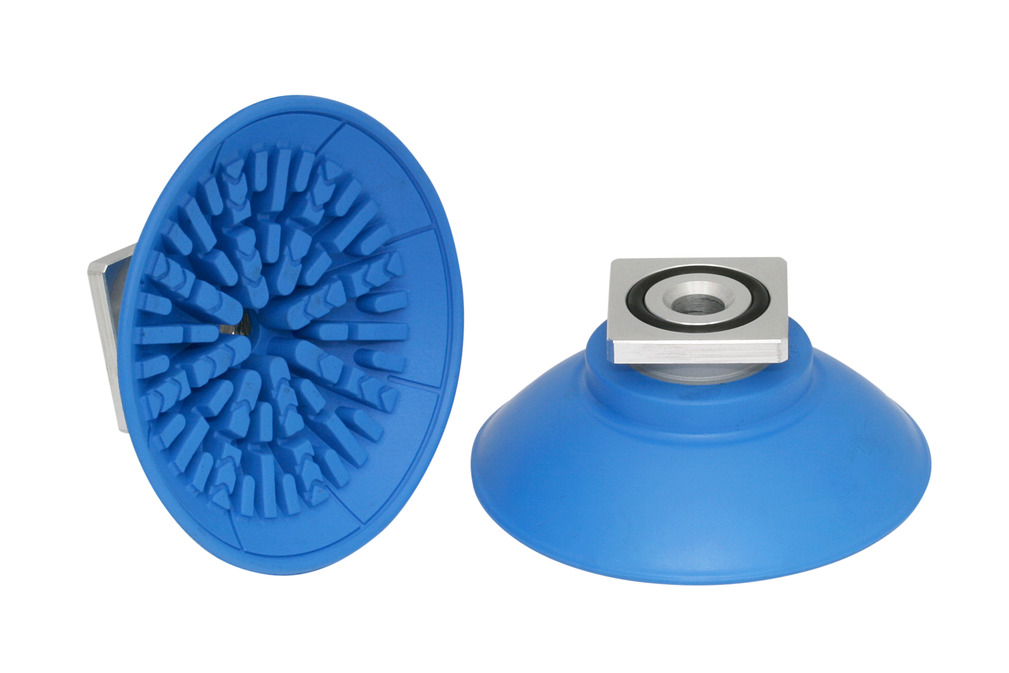

Flat suction cup (round) for very dynamic handling of smooth and oily workpieces

Size	80
Suction cup material	Nitrile rubber NBR
Material hardness [Shore A]	45 (Shore A)
Nipple material	Aluminum
Connection	RA

Tuotetiedot

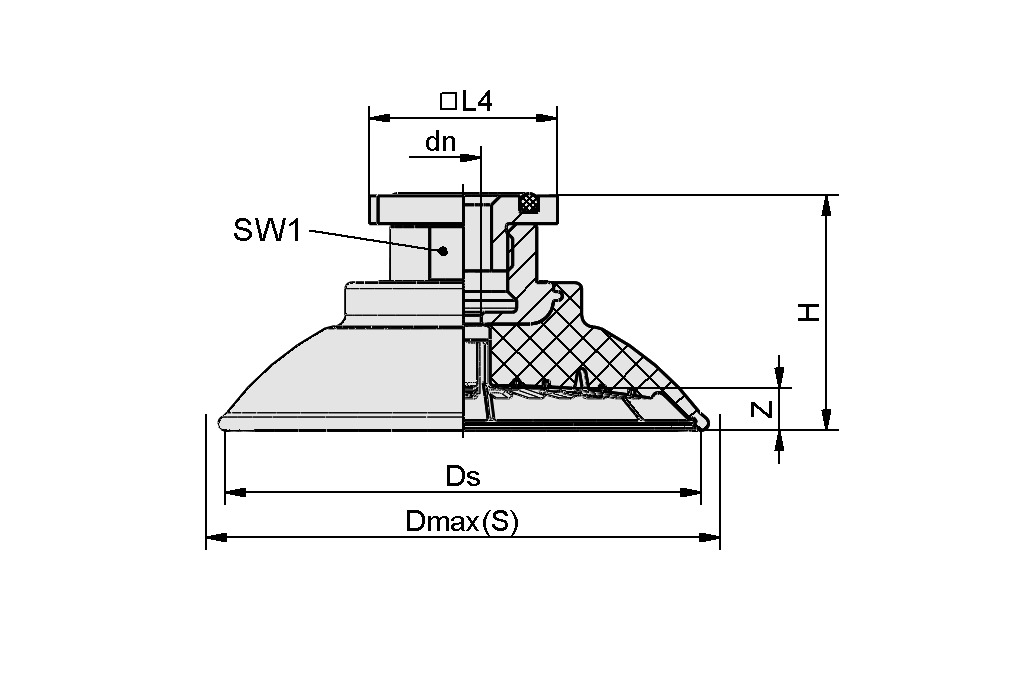

Suunnitteludata

Attribuutti	Arvo
dn	6 mm
Dmax(S)	89 mm
Ds	83 mm
H	34,5 mm
L4	31,8 mm
SW1	22 mm
Z (Stroke)	7,6 mm

Note: Acceptable dimensional tolerances for elastomer parts concerning to DIN ISO 3302-1 M3

Tekniset tiedot

Attribuutti	Arvo
Suction force (-600mbar)	272 N
Lateral force	205 N
Lateral force oily surface	180 N
Volume	36,7 cm³
Workpiece radius min. (convex)	100 mm
Hose inner diameter (recom.) d	6 mm
Size	80
Suction cup material	Nitrile rubber NBR
Material hardness [Shore A]	45 Shore A
Weight	65,2 g
Number of folds	0
Product family	SAF

Note: Suction force: The specified suction forces are theoretical values at a vacuum of -0.6 bar and with a dry, smooth and even workpiece surface - they do not include a safety factor Lateral force: The specified lateral forces are values measured at a vacuum of -0.6 bar with a dry or oily, smooth, flat workpiece surface. Depending on the workpiece surface and its quality, the actual values may deviate from these values Hose diameter: The recommended hose diameter refers to a hose length of approx. 2 m

CAD-tiedot

Live CAD-malli helppokäyttöinen

Kun napsautat latauspainiketta, voit ladata CAD-mallin eri tiedostomuodoissa. Jos esikatselu ei näy oikein tällä sivulla, napsauta "Lataa uudelleen" -painiketta.

Dokumentointi

Lisätarvikkeet

SU 80 10.01.01.12839 Cover for suction cup

Size	80
Clamping range [mm]	80.0 ... 100.0 mm
Temperature resistance	80 (°C)

Näytä tuote

Tilaustiedot

SAF 80 NBR-45 RA
