BEF-WIN 20x43.5x29.5 1.5
Osanro: 10.06.02.00685
Mounting bracket
| Width B | 20 (mm) |
| Height H | 43.5 (mm) |
| Length L | 29.5 (mm) |
| Wall thickness s | 1.5 (mm) |

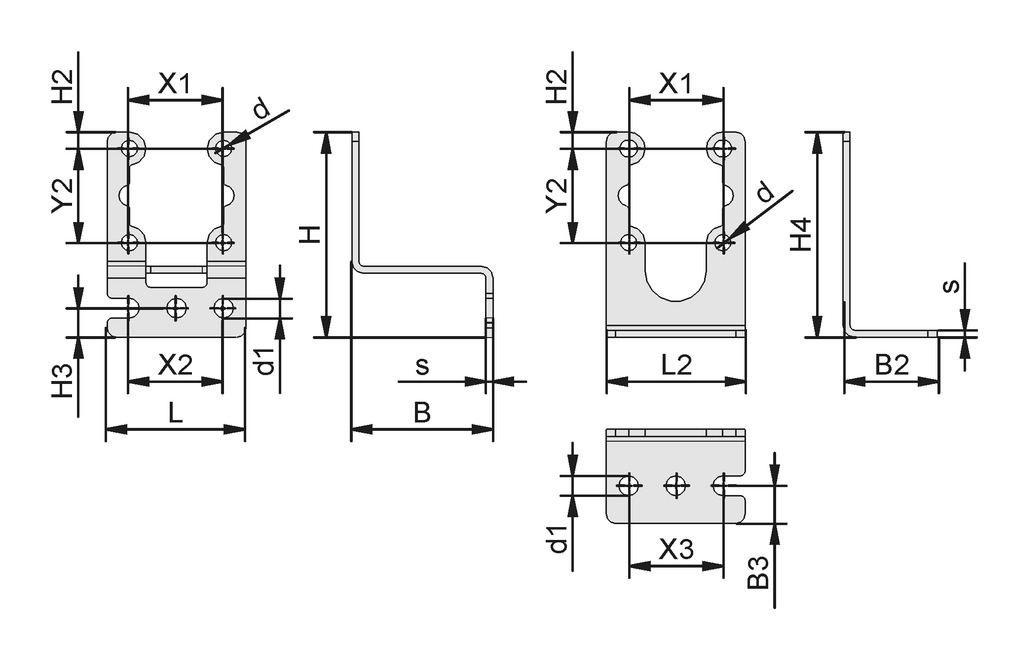

Suunnitteludata
Suunnitteludata
| Attribuutti | Arvo |
|---|---|
| B | 20 mm |
| d | 3,5 mm |
| d1 | 4,2 mm |
| H | 43,5 mm |
| H2 | 3,5 mm |
| L | 29,5 mm |
| S | 1,5 mm |
| X1 | 20 mm |
CAD-tiedot
CAD-tiedot
Live CAD-malli helppokäyttöinen
Kun napsautat latauspainiketta, voit ladata CAD-mallin eri tiedostomuodoissa. Jos esikatselu ei näy oikein tällä sivulla, napsauta "Lataa uudelleen" -painiketta.
