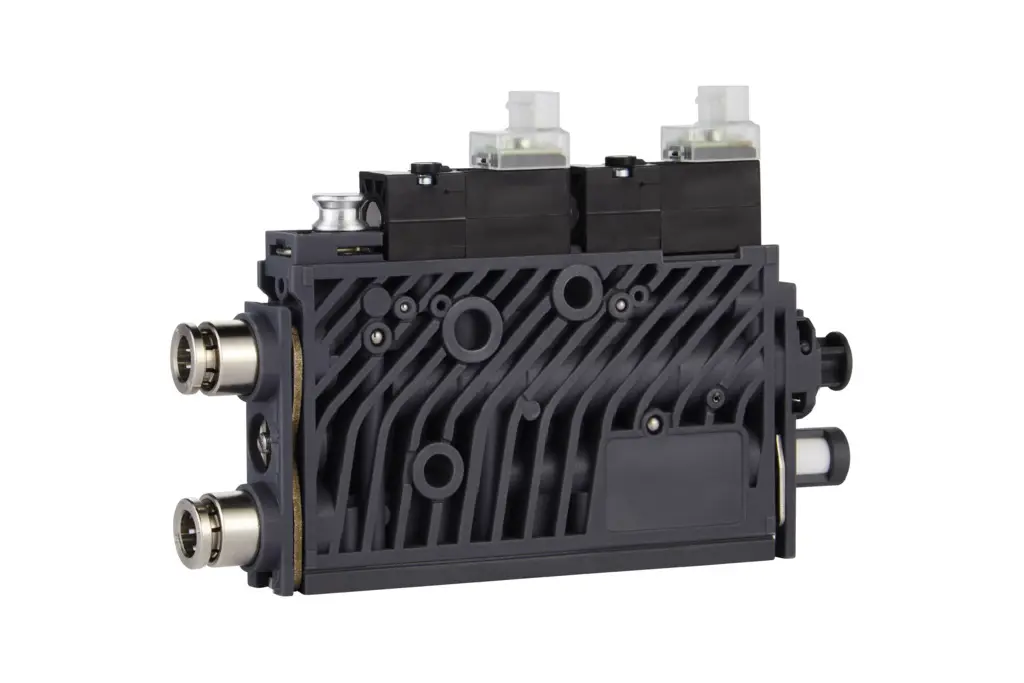

SCPMb-Q 03 S01 NC
Réf. article: 10.02.02.08333
Mini-éjecteur compact avec performances de soufflage améliorées réduite
Secteurs : Électronique | Plastique | Usage général
| Taille de buse | 0,3 mm |
| Connexion | Flexible D4(1)-D4(2) |
| Capacité d'aspiration (max.) | 2.2 (l/min) |
| Consommation d'air aspiration | 3.5 (l/min) |
| Niveau sonore libre | 51 (dB(A)) |
| Plage de pression (pression de service) [bar] | 3,0 ... 6,0 bar |
| Vide max. | 870 (mbar) |
| Vanne de commande | sans courant, fermé |
| Type de protection IP | IP 40 (avec connecteur) |

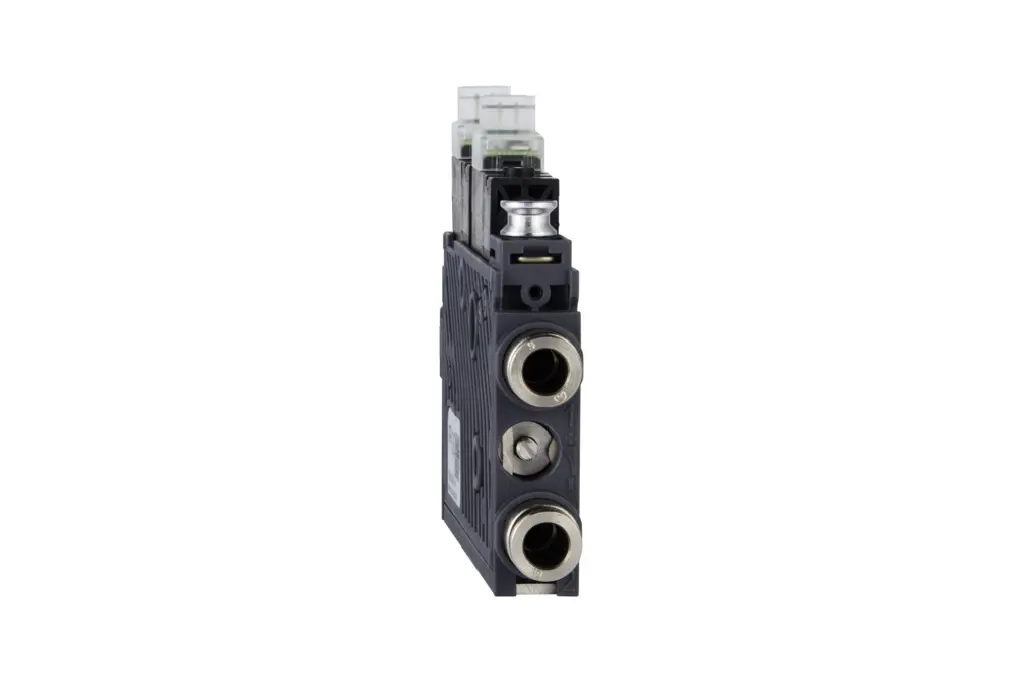

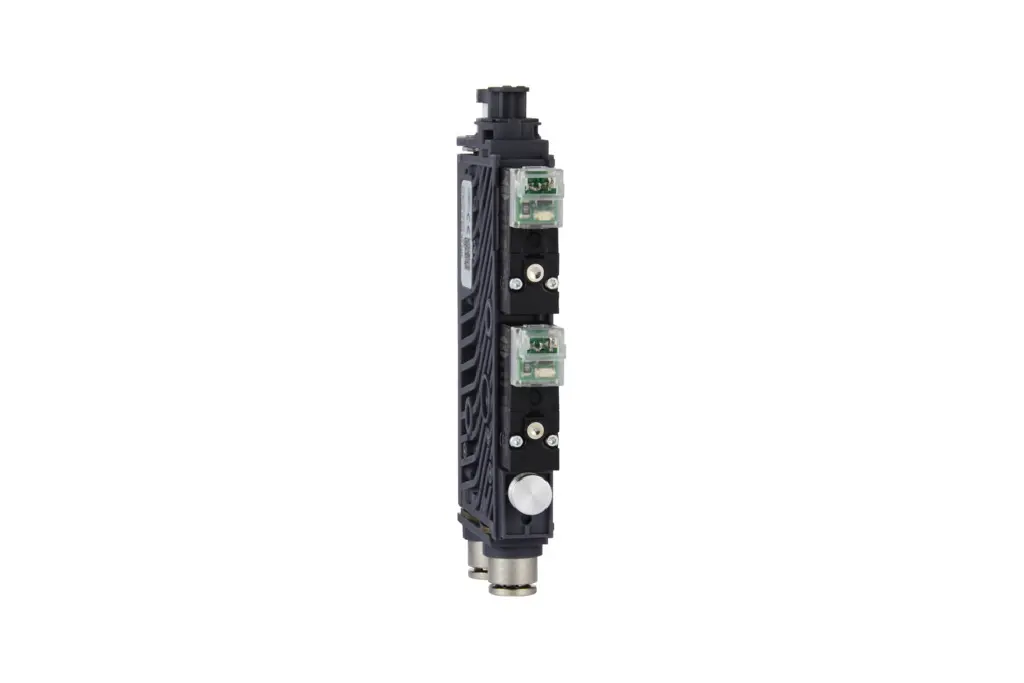

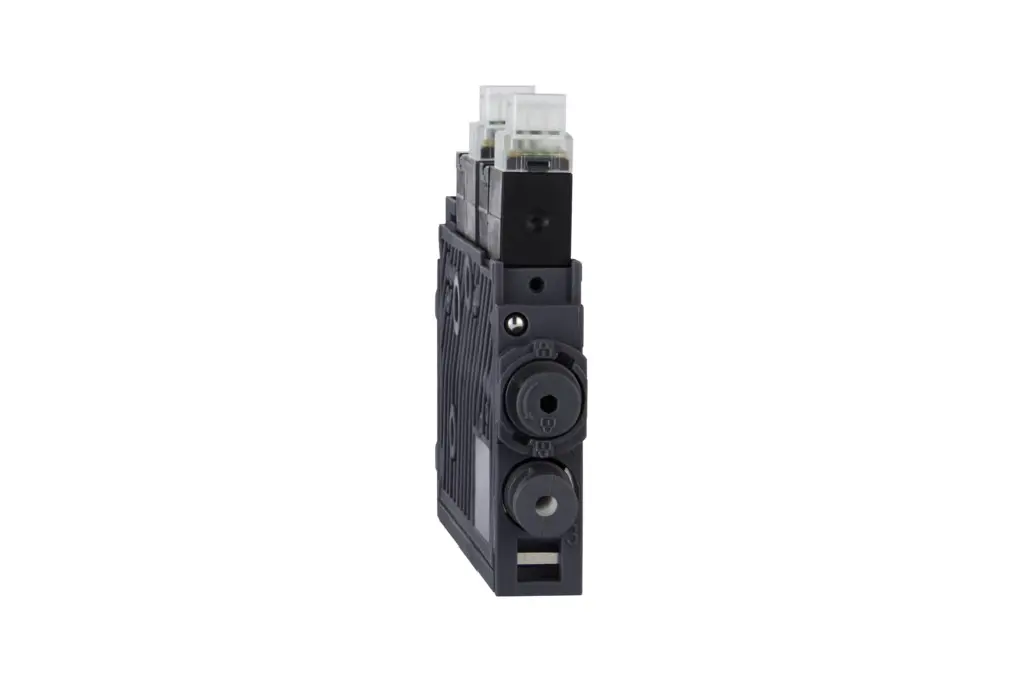

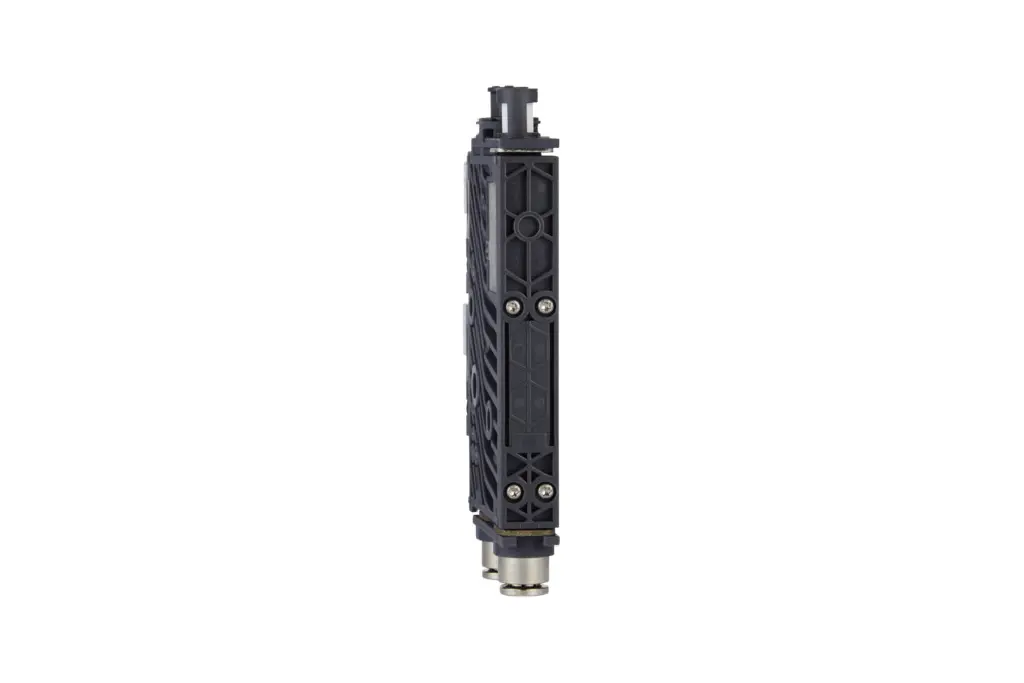

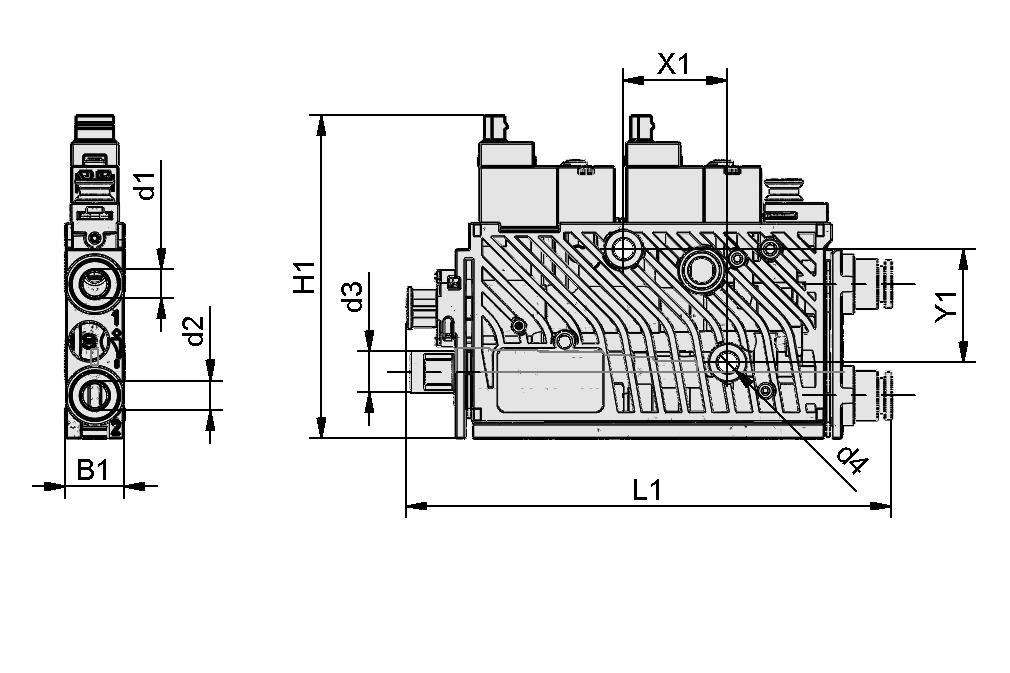

Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| B1 | 12 mm |
| d1 | 4,2 mm |
| d2 | 4,2 mm |
| d3 | 8,7 mm |
| d4 | 4,5 mm |
| H1 | 68,2 mm |
| L1 | 99,6 mm |
| X1 | 22 mm |
| Y1 | 24 mm |
Données techniques
Données techniques
| Attribut | Valeur |
|---|---|
| Taille de buse | 0,3 mm |
| Vanne de commande | NC |
| Degré d'évacuation | 87 % |
| Capacité d'aspiration (max.) | 2,2 l/min |
| Consommation d'air aspiration | 3,5 l/min |
| Consommation d'air max. soufflée | 64 l/min |
| Vide max. | 870 mbar |
| Pression de service optimale | 4 bar |
| Plage de pression (pression de service) [bar] | 3,0 ... 6,0 bar |
| Niveau pression sonore aspiration | 42 dB(A) |
| Niveau sonore libre | 51 dB(A) |
| Diamètre intérieur du tuyau recommandé air comprimé | 2 mm |
| Diamètre intérieur du tuyau recommandé vide | 2 mm |
| Connexion | Flexible D4(1)-D4(2) |
| Température de travail | 0 ... 50 °C |
| Poids propre | 78,2 g |
| Famille de produits | SCPMb-Q |
Données de performance
Données de performance
Données CAO
Données CAO
Modèle CAO en direct facile à utiliser
Après avoir cliqué sur le bouton de téléchargement, vous pouvez télécharger le modèle CAO dans différents formats de fichiers. Si l'aperçu ne s'affiche pas correctement sur cette page, veuillez cliquer sur le bouton "Recharger".
Documentation
Documentation
Pièces de rechange
DUES-STOC 0.3/0.7 SCPMicb-Q 0310.02.02.08243Porte-vent (mont)
| Plage de pression (pression de service) [bar] | bar |
| Diamètre extérieur D | 9.7 (mm) |
| Longueur L | 54.7 (mm) |
| d2 | 0.3 (mm) |
| Taille du trou d3 | 0.7 (mm) |
GK 88.25x12x49.7 SCPMicb-Q10.02.02.07905Corps de base (rectangulaire-mont)
| Plage de pression (pression de service) [bar] | bar |
| Longueur L | 88.25 (mm) |
| Largeur B | 12 (mm) |
| Hauteur H | 49.7 (mm) |
VENT-EINH NC10.02.02.08235Ensemble de valves
| Vanne de commande | sans courant, fermé |
| Plage de pression (pression de service) [bar] | bar |
KOLB 10.6x70.510.02.02.08009Piston (mont)
| Plage de pression (pression de service) [bar] | bar |
| Diamètre extérieur D | 10.6 (mm) |
| Longueur L | 70.5 (mm) |
EMV 0.7 24V-DC 3/2 NC H FLAN10.05.01.00395Electrovanne EMV pour la commande
directe du vide et de l'air comprimé
| Taille | 0.7 (mm) |
| Tension DC | 24 V - DC |
| Fonction vanne | 3/2 vanne à voies |
| Vanne de commande | sans courant, fermé |
| Plage de pression (pression de service) [bar] | 1,00 ... 7,00 bar |
| Longueur L | 28.5 (mm) |
| Hauteur H | 13 (mm) |
