- EFFICACE
SB 195 440 3 IE3-TYP1
Réf. article: 10.04.01.00090
Turbines pour le vide per une capacité d'aspiration max.
| Capacité d'aspiration (50 Hz) | 195 (m³/h) |
| Capacité d'aspiration (60 Hz) | 235 (m³/h) |
| Vide (50 Hz) | 440 (mbar) |
| Vide (60 Hz) | 400 (mbar) |
| Puissance nominale à 50 Hz | 3 (kW) |
| Puissance nominale à 60 Hz | 3.6 (kW) |
| Tension à 50 Hz | D230 V / Y400 V ±10 % |
| Tension à 60 Hz | D265 V / Y460 V ±10 % |
| Tension 60 Hz | S065 |
| Modèle | IE3:EU/CN/IND |
| Approbation | UL/CSA |
| Approbation | UL/CSA |
| Poids propre | 49 (kg) |
| Couleur | RAL 7035 gris clair |

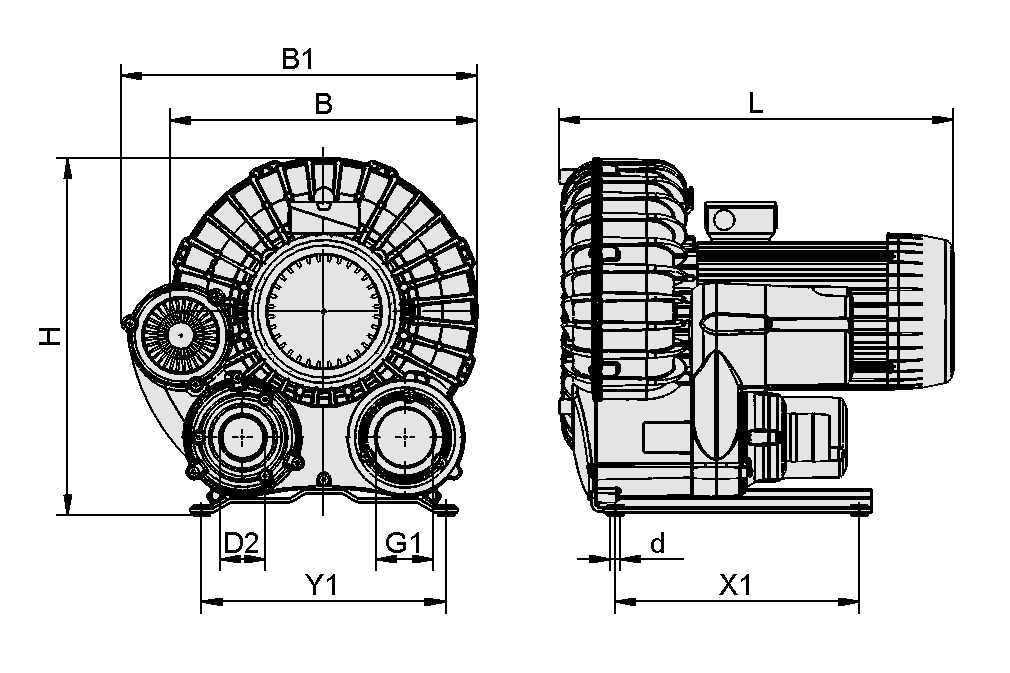

Données de construction
Données de construction
| Attribut | Valeur |
|---|---|
| B | 390 mm |
| B1 | 452 mm |
| d | 12 mm |
| D2 | 60 mm |
| G1 | G2"-F |
| H | 454 mm |
| L | 496 mm |
| X1 | 310 mm |
| Y1 | 310 mm |
Données techniques
Données techniques
| Attribut | Valeur |
|---|---|
| Capacité d'aspiration (50 Hz) | 195 m³/h |
| Capacité d'aspiration (50 Hz) | 3 249,9 l/min |
| Capacité d'aspiration (60 Hz) | 235 m³/h |
| Vide (50 Hz) | 440 mbar |
| Vide (60 Hz) | 400 mbar |
| Type de protection IP | IP 55 |
| Puissance nominale à 50 Hz | 3 kW |
| Puissance nominale à 60 Hz | 3,6 kW |
| Tension à 50 Hz | D230 V / Y400 V ±10 % |
| Tension à 60 Hz | D265 V / Y460 V ±10 % |
| Niveau sonore à 50 Hz | 71,1 dB(A) |
| Niveau sonore à 60 Hz | 73 dB(A) |
| Poids propre | 49 kg |
| Construction du modèle | IE3-TYP1 |
| Approbation | UL/CSA |
| Modèle | IE3:EU/CN/IND |
| Famille de produits | SB |
Données de performance
Données de performance
Données CAO
Données CAO
Modèle CAO en direct facile à utiliser
Après avoir cliqué sur le bouton de téléchargement, vous pouvez télécharger le modèle CAO dans différents formats de fichiers. Si l'aperçu ne s'affiche pas correctement sur cette page, veuillez cliquer sur le bouton "Recharger".
Documentation
Documentation
Accessoires
SBB-230V-AC-ST/ABS-LUE SB10.04.04.00236Caisson d'insonorisation pour
turbine Schmalz
de pression sonore
| Construction de l'utilisation | Turbine SB |
| Tension DC | 230 V - AC |
| Matière | Acier / ABS |
| Filetage G1 | G2"-M |
| Longueur L | 661 (mm) |
| Largeur B | 586 (mm) |
| Hauteur H | 625 (mm) |
SBB-24V-DC-ST/ABS-LUE SB10.04.04.00321Caisson d'insonorisation pour
turbine Schmalz
de pression sonore
| Construction de l'utilisation | Turbine SB |
| Tension DC | 24 V - DC |
| Matière | Acier / ABS |
| Filetage G1 | G2"-M |
| Longueur L | 661 (mm) |
| Largeur B | 586 (mm) |
| Hauteur H | 625 (mm) |
STF 60 P 4.5 SSD10.07.01.00259Filtre à poussière
| Connexion | Ø60mm |
| Forme | Carter en piclon |
| Volume de flux nominal | 270 (m³/h) |
| Épaisseur des pores du filtre | 3 (µm) |
| Équipement supplémentaire | Colliers de bridage SSD |
SD G2-AG 115x380 SB10.04.04.00374Silencieux pour générateur de vide
| Construction de l'utilisation | Turbine SB |
| Filetage G1 | G2"-M |
| Diamètre extérieur D | 115 (mm) |
| Longueur L | 380 (mm) |
GUMM-PUF 101x55 M6-AG SB 310.04.04.00385Tampon caoutchouc (rond)
| Construction de l'utilisation | Turbine SB |
| Filetage G1 | M6-M |
| Diamètre extérieur D | 101 (mm) |
| Longueur L | 55 (mm) |
| Unité de conditionnement | 3 |
