Ejecteurs compacts SCPLb / SCPLc

Capacité d'aspiration de 290 l/min à 1.140 l/min
Accéder directement aux produits

Taux d'aspiration élevé pour un traitement fiable et flexible d'une grande variété de pièces à usiner

L'intégration de la technologie des vannes et de la surveillance du vide permet d'économiser les efforts et les coûts liés à des solutions externes pour la commande du système vide

La commande centrale via le connecteur M12 intégré permet une mise en service simple et un gain de temps

Ajustement facile du système de vide aux exigences changeantes du procédé grâce aux options d'extension modulaires de l'éjecteur compact

L'utilisation de buses à plusieurs étages permet une génération du vide efficace et des économies d'air comprimé

Votre configuration individuelle

Les éjecteurs compacts SCPLb / SCPLc offrent la flexibilité de personnaliser tous les paramètres importants en fonction de vos besoins. Grâce à des configurateurs uniques, notre personnel de vente peut créer pour vous une solution sur mesure en un rien de temps.

En complément d'une offre pour votre produit individuel, vous recevrez également un modèle CAO.

Demandez dès maintenant votre configuration personnelle et contactez-nous !

Demande de configuration
Composition
  • Corps et système de buses en plastique extrêmement robuste (1)
  • Raccords pneumatiques pour l'air comprimé (2), le vide (3) et l'air d'échappement/le silencieux (4)
  • Raccord électrique (5) pour la commande des vannes intégrées et du vacuostat (uniquement SCPLc)
  • Cache de commande (6) avec LED integré ou affichage LED (SCPLc uniquement)
Données techniques
  • Capacité d'aspiration : 290 l/min à 1.140 l/min
  • Vide maximal : 60 ou 90%
  • Corps en plastique
Données de performance
Métrique
Imperial
23456
SCPL350,00600,00900,00910,00911,00
0100200300400500600700800
SCPL 50 HV0,000,040,080,120,190,320,540,841,38
SCPL 100 HV0,000,020,030,040,060,100,150,220,35
SCPL 150 HV0,000,010,020,030,040,070,100,150,25
050100200300400500600700800
SCPL 50 HV510,00400,00300,00230,00190,00120,0070,0055,0035,0015,00
SCPL 100 HV870,00650,00520,00450,00350,00220,00135,00110,0075,0035,00
SCPL 150 HV1 140,00850,00720,00635,00475,00265,00205,00160,00110,0040,00
00000
SCPL0,010,020,030,030,03
02 831,685 663,378 495,0511 326,7414 158,4216 990,1119 821,7922 653,48
SCPL 50 HV0,001,132,273,405,389,0615,2923,7939,08
SCPL 100 HV0,000,570,851,131,702,834,256,239,91
SCPL 150 HV0,000,280,570,851,131,982,834,257,08
01,773,537,0610,5914,1217,6521,1824,7128,24
SCPL 50 HV18,0014,1210,598,126,714,242,471,941,240,53
SCPL 100 HV30,7122,9518,3615,8912,367,774,773,882,651,24
SCPL 150 HV40,2430,0125,4222,4216,779,357,245,653,881,41
Secteurs
  • •Universel
Documentation

La documentation relative à ce produit est disponible dans cette section.

DocumentsLangue
Aperçu de famille de produits
Français

La documentation est également disponible dans son intégralité en anglais.

DocumentsLangue
Aperçu de famille de produits
Anglais
Témoignages de réussite

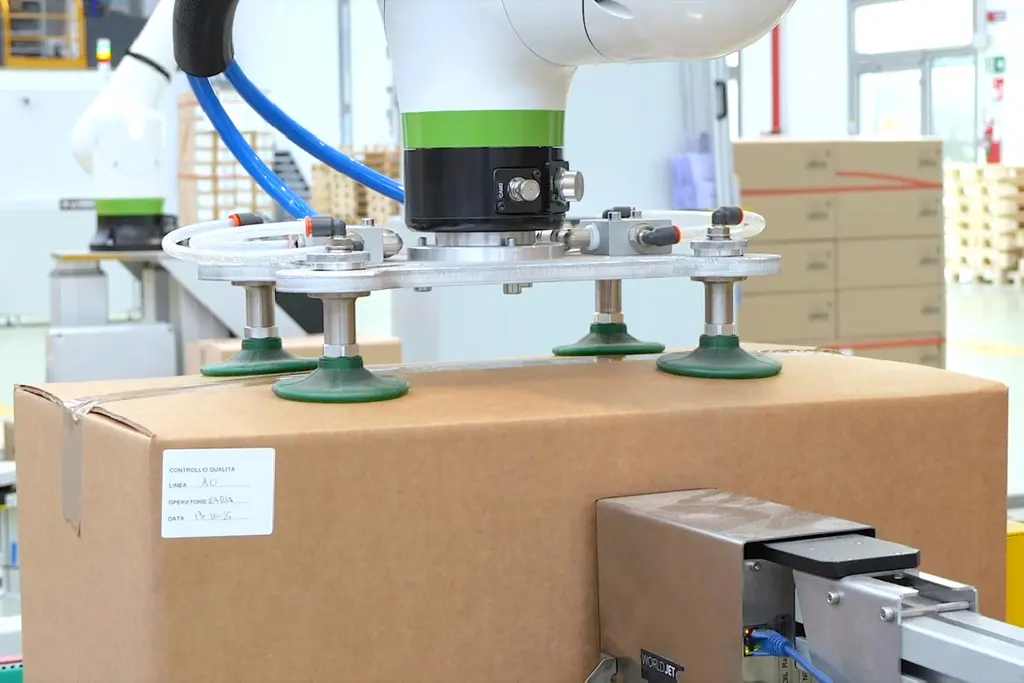

Système de vide compact Schmalz : palettisation flexible
En savoir plus maintenant
Système de vide compact Schmalz : palettisation flexible

Filtrer les résultats

Taille
Vide max.
Capacité d'aspiration (max.)
Caractérisation
Secteurs

1 - 10 de 30 résultats

  • EFFICACE
SCPLb 50 HV G SA NC PNP E14

Réf. article: 10.02.02.07022

Ejecteur compact avec buse à plusieurs étages ainsi que technique de vanne intégrée

Taille50
FormeHaut vide
Filetage G1G3/8"-F
Filetage G2G3/4"-F
Capacité d'aspiration (max.)510 (l/min)
Consommation d'air aspiration210 (l/min)
Forme des éjecteurs compactsSilencieux axial
Vanne de commandesans courant, fermé
Connexion électriqueConnecteur M12, 5 pol
Pressostat et vacuostat de type constructionContacteur PNP
Code du configurateurE14
  • EFFICACE
SCPLb 100 HV G SA NC PNP E16

Réf. article: 10.02.02.07024

Ejecteur compact avec buse à plusieurs étages ainsi que technique de vanne intégrée

Taille100
FormeHaut vide
Filetage G1G3/8"-F
Filetage G2G1"-F
Degré d'évacuation90 (%)
Capacité d'aspiration (max.)870 (l/min)
Consommation d'air aspiration395 (l/min)
Forme des éjecteurs compactsSilencieux axial
Vanne de commandesans courant, fermé
Connexion électriqueConnecteur M12, 5 pol
Pressostat et vacuostat de type constructionContacteur PNP
Code du configurateurE16
  • EFFICACE
SCPLb 150 HV G SA NC PNP E18

Réf. article: 10.02.02.07026

Ejecteur compact avec buse à plusieurs étages ainsi que technique de vanne intégrée

Taille150
FormeHaut vide
Filetage G1G3/8"-F
Filetage G2G1"-F
Degré d'évacuation90 (%)
Capacité d'aspiration (max.)1140 (l/min)
Consommation d'air aspiration545 (l/min)
Forme des éjecteurs compactsSilencieux axial
Vanne de commandesans courant, fermé
Connexion électriqueConnecteur M12, 5 pol
Pressostat et vacuostat de type constructionContacteur PNP
Code du configurateurE18
  • EFFICACE
SCPLb 50 HV G SA NO PNP E15

Réf. article: 10.02.02.07023

Ejecteur compact avec buse à plusieurs étages ainsi que technique de vanne intégrée

Taille50
FormeHaut vide
Filetage G1G3/8"-F
Filetage G2G3/4"-F
Degré d'évacuation90 (%)
Capacité d'aspiration (max.)510 (l/min)
Consommation d'air aspiration210 (l/min)
Forme des éjecteurs compactsSilencieux axial
Vanne de commandeSans courant, ouvert
Connexion électriqueConnecteur M12, 5 pol
Pressostat et vacuostat de type constructionContacteur PNP
Code du configurateurE15
  • EFFICACE
SCPLb 100 HV G SA NO PNP E17

Réf. article: 10.02.02.07025

Ejecteur compact avec buse à plusieurs étages ainsi que technique de vanne intégrée

Taille100
FormeHaut vide
Filetage G1G3/8"-F
Filetage G2G1"-F
Degré d'évacuation90 (%)
Capacité d'aspiration (max.)870 (l/min)
Consommation d'air aspiration395 (l/min)
Forme des éjecteurs compactsSilencieux axial
Vanne de commandeSans courant, ouvert
Connexion électriqueConnecteur M12, 5 pol
Pressostat et vacuostat de type constructionContacteur PNP
Code du configurateurE17
  • EFFICACE
SCPLb 150 HV G SA NO PNP E19

Réf. article: 10.02.02.07027

Ejecteur compact avec buse à plusieurs étages ainsi que technique de vanne intégrée

Taille150
FormeHaut vide
Filetage G1G3/8"-F
Filetage G2G1"-F
Degré d'évacuation90 (%)
Capacité d'aspiration (max.)1140 (l/min)
Consommation d'air aspiration545 (l/min)
Forme des éjecteurs compactsSilencieux axial
Vanne de commandeSans courant, ouvert
Connexion électriqueConnecteur M12, 5 pol
Pressostat et vacuostat de type constructionContacteur PNP
Code du configurateurE19
  • EFFICACE
SCPLc 50 HV G SA NC PNP E2A

Réf. article: 10.02.02.07030

Ejecteur compact avec buse à plusieurs étages ainsi que techn. de vanne et vacuostat intégrés

Taille50
FormeHaut vide
Filetage G1G3/8"-F
Filetage G2G3/4"-F
Degré d'évacuation90 (%)
Capacité d'aspiration (max.)510 (l/min)
Consommation d'air aspiration210 (l/min)
Forme des éjecteurs compactsSilencieux axial
Vanne de commandesans courant, fermé
Connexion électriqueConnecteur M12, 5 pol
Pressostat et vacuostat de type constructionContacteur PNP
Code du configurateurE2A
  • EFFICACE
SCPLc 100 HV G SA NC PNP E2C

Réf. article: 10.02.02.07032

Ejecteur compact avec buse à plusieurs étages ainsi que techn. de vanne et vacuostat intégrés

Taille100
FormeHaut vide
Filetage G1G3/8"-F
Filetage G2G1"-F
Degré d'évacuation90 (%)
Capacité d'aspiration (max.)870 (l/min)
Consommation d'air aspiration395 (l/min)
Forme des éjecteurs compactsSilencieux axial
Vanne de commandesans courant, fermé
Connexion électriqueConnecteur M12, 5 pol
Pressostat et vacuostat de type constructionContacteur PNP
Code du configurateurE2C
  • EFFICACE
SCPLc 150 HV G SA NC PNP E2E

Réf. article: 10.02.02.07034

Ejecteur compact avec buse à plusieurs étages ainsi que techn. de vanne et vacuostat intégrés

Taille150
FormeHaut vide
Filetage G1G3/8"-F
Filetage G2G1"-F
Degré d'évacuation90 (%)
Capacité d'aspiration (max.)1140 (l/min)
Consommation d'air aspiration545 (l/min)
Forme des éjecteurs compactsSilencieux axial
Vanne de commandesans courant, fermé
Connexion électriqueConnecteur M12, 5 pol
Pressostat et vacuostat de type constructionContacteur PNP
Code du configurateurE2E
  • EFFICACE
SCPLc 50 HV G SA NO PNP E2B

Réf. article: 10.02.02.07031

Ejecteur compact avec buse à plusieurs étages ainsi que techn. de vanne et vacuostat intégrés

Taille50
FormeHaut vide
Filetage G1G3/8"-F
Filetage G2G3/4"-F
Degré d'évacuation90 (%)
Capacité d'aspiration (max.)510 (l/min)
Consommation d'air aspiration210 (l/min)
Forme des éjecteurs compactsSilencieux axial
Vanne de commandeSans courant, ouvert
Connexion électriqueConnecteur M12, 5 pol
Pressostat et vacuostat de type constructionContacteur PNP
Code du configurateurE2B
