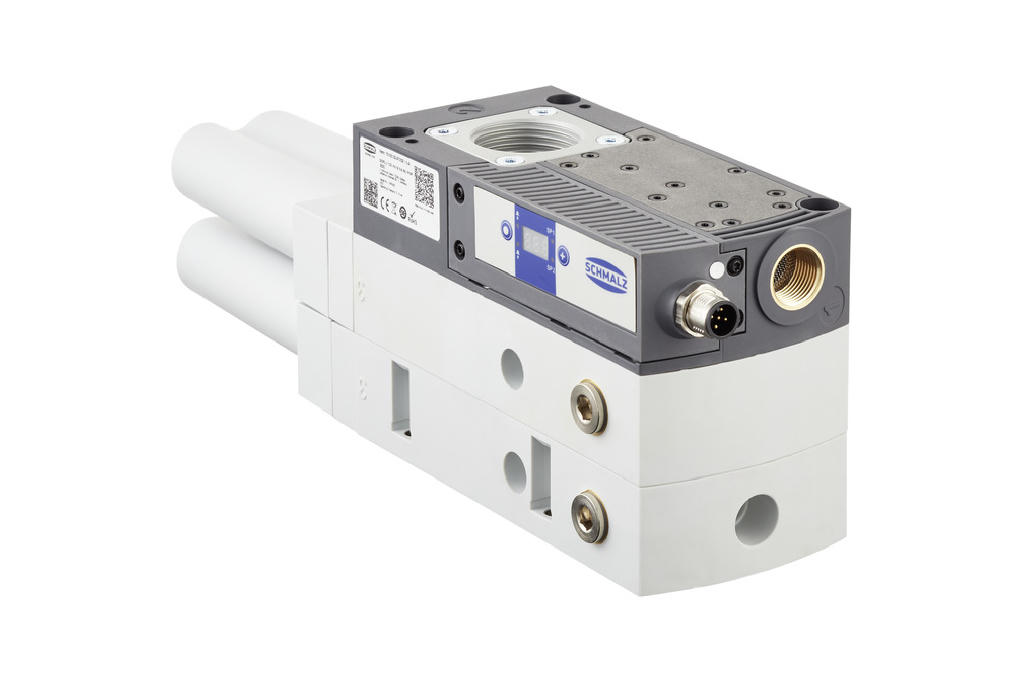

Kompakt Ejektörler SCPLb / SCPLc

290 l/dak ila 1.140 l/dak arasında vakum kapasitesi

Çok çeşitli iş parçalarının proses açısından güvenilir ve esnek bir şekilde taşınması için yüksek emiş hızı

Entegre valf teknolojisi ve vakum izleme, vakum sistemini kontrol etmek için harici çözümler için harcanan çabadan ve maliyetlerden tasarruf sağlar

Entegre M12 konnektör aracılığıyla merkezi kontrol, işlemlerin kolayca başlatılmasını sağlar ve zaman kazandırır

Kompakt ejektörün modüler genişletme seçenekleri sayesinde vakum sisteminin değişen proses gereksinimlerine kolayca uyarlanması

Çok kademeli nozulların kullanılması verimli vakum üretimi sağlar ve basınçlı hava maliyetlerinden tasarruf sağlar

Bireysel Yapılandırmanız

Kompakt ejektörler SCPLb / SCPLc, tüm önemli parametreleri ihtiyaçlarınıza göre özelleştirme esnekliği sunar. Yenilikçi konfigüratörler sayesinde, satış personelimiz sizin için hiç vakit kaybetmeden özel bir çözüm oluşturabilir.

Bireysel ürününüz için bir teklife ek olarak, bir CAD modeli de alacaksınız.

Kişisel konfigürasyonunuzu şimdi talep edin ve bizimle iletişime geçin!

Yapılandırma Talebi

Tasarım

Son derece sağlam plastikten yapılmış ana gövde ve nozul sistemi (1)
Basınçlı hava (2), vakum (3) ve egzoz havası/susturucu (4) için pnömatik konektörler
Entegre valfleri ve vakum anahtarını kontrol etmek için elektrik konektörü (5) (sadece SCPLc)
Entegre LED'li veya LED ekranlı kontrol kapağı (6) (sadece SCPLc)

Teknik veri

Vakum kapasitesi: 290 l/dak ila 1.140 l/dak
Maks. vakum: %60 veya %90
Plastikten yapılmış ana gövde

Performans verisi

Metrik

İmparatorluk

	2	3	4	5	6
SCPL	350,00	600,00	900,00	910,00	911,00

	100	200	300	400	500	600	700	800
SCPL 50 HV	0,04	0,08	0,12	0,19	0,32	0,54	0,84	1,38
SCPL 100 HV	0,02	0,03	0,04	0,06	0,10	0,15	0,22	0,35
SCPL 150 HV	0,01	0,02	0,03	0,04	0,07	0,10	0,15	0,25

	0	50	100	200	300	400	500	600	700	800
SCPL 50 HV	510,00	400,00	300,00	230,00	190,00	120,00	70,00	55,00	35,00	15,00
SCPL 100 HV	870,00	650,00	520,00	450,00	350,00	220,00	135,00	110,00	75,00	35,00
SCPL 150 HV	1.140,00	850,00	720,00	635,00	475,00	265,00	205,00	160,00	110,00	40,00

	0	0	0	0	0
SCPL	0,01	0,02	0,03	0,03	0,03

	2.831,68	5.663,37	8.495,05	11.326,74	14.158,42	16.990,11	19.821,79	22.653,48
SCPL 50 HV	1,13	2,27	3,40	5,38	9,06	15,29	23,79	39,08
SCPL 100 HV	0,57	0,85	1,13	1,70	2,83	4,25	6,23	9,91
SCPL 150 HV	0,28	0,57	0,85	1,13	1,98	2,83	4,25	7,08

	0	1,77	3,53	7,06	10,59	14,12	17,65	21,18	24,71	28,24
SCPL 50 HV	18,00	14,12	10,59	8,12	6,71	4,24	2,47	1,94	1,24	0,53
SCPL 100 HV	30,71	22,95	18,36	15,89	12,36	7,77	4,77	3,88	2,65	1,24
SCPL 150 HV	40,24	30,01	25,42	22,42	16,77	9,35	7,24	5,65	3,88	1,41

Endüstriler

•Evrensel

Dokümantasyon

Bu ürün için eşleşen belgeler bu bölümde mevcuttur.

Belgeler	Dil
Ürün ailesine genel bakış	Türkçe

Belgeler tamamen İngilizce olarak da mevcuttur.

Belgeler	Dil
Ürün ailesine genel bakış	İngilizce

30 sonuçtan 1 - 10'si

VERIMLI

SCPLb 50 HV G SA NC PNP E14

Parça no.: 10.02.02.07022

Çok kademeli kompakt ejektör ile nozul ve entegre valf teknolojisi

Boyut	50
Şekil	Yüksek Vakum
Diş G1	G3/8"-F
Diş G2	G3/4"-F
Vakum debisi (maks.)	510 (l/min)
Hava tüketimi emiş	210 (l/min)
Şekil kompakt ejektörler	Eksenel susturucu
Kontrol Valfi	Normalde kapalı
Elektrik bağlantısı	Erkek bağlantı M12, 5 kutuplu
İnşaat vakum anahtarı	PNP anahtarlama
Yapılandırıcı kodu	E14

VERIMLI

SCPLb 100 HV G SA NC PNP E16

Parça no.: 10.02.02.07024

Çok kademeli kompakt ejektör ile nozul ve entegre valf teknolojisi

Boyut	100
Şekil	Yüksek Vakum
Diş G1	G3/8"-F
Diş G2	G1"-F
Tahliye derecesi	90 (%)
Vakum debisi (maks.)	870 (l/min)
Hava tüketimi emiş	395 (l/min)
Şekil kompakt ejektörler	Eksenel susturucu
Kontrol Valfi	Normalde kapalı
Elektrik bağlantısı	Erkek bağlantı M12, 5 kutuplu
İnşaat vakum anahtarı	PNP anahtarlama
Yapılandırıcı kodu	E16

VERIMLI

SCPLb 150 HV G SA NC PNP E18

Parça no.: 10.02.02.07026

Çok kademeli kompakt ejektör ile nozul ve entegre valf teknolojisi

Boyut	150
Şekil	Yüksek Vakum
Diş G1	G3/8"-F
Diş G2	G1"-F
Tahliye derecesi	90 (%)
Vakum debisi (maks.)	1140 (l/min)
Hava tüketimi emiş	545 (l/min)
Şekil kompakt ejektörler	Eksenel susturucu
Kontrol Valfi	Normalde kapalı
Elektrik bağlantısı	Erkek bağlantı M12, 5 kutuplu
İnşaat vakum anahtarı	PNP anahtarlama
Yapılandırıcı kodu	E18

VERIMLI

SCPLb 50 HV G SA NO PNP E15

Parça no.: 10.02.02.07023

Çok kademeli kompakt ejektör ile nozul ve entegre valf teknolojisi

Boyut	50
Şekil	Yüksek Vakum
Diş G1	G3/8"-F
Diş G2	G3/4"-F
Tahliye derecesi	90 (%)
Vakum debisi (maks.)	510 (l/min)
Hava tüketimi emiş	210 (l/min)
Şekil kompakt ejektörler	Eksenel susturucu
Kontrol Valfi	Normalde açık
Elektrik bağlantısı	Erkek bağlantı M12, 5 kutuplu
İnşaat vakum anahtarı	PNP anahtarlama
Yapılandırıcı kodu	E15

VERIMLI

SCPLb 100 HV G SA NO PNP E17

Parça no.: 10.02.02.07025

Çok kademeli kompakt ejektör ile nozul ve entegre valf teknolojisi

Boyut	100
Şekil	Yüksek Vakum
Diş G1	G3/8"-F
Diş G2	G1"-F
Tahliye derecesi	90 (%)
Vakum debisi (maks.)	870 (l/min)
Hava tüketimi emiş	395 (l/min)
Şekil kompakt ejektörler	Eksenel susturucu
Kontrol Valfi	Normalde açık
Elektrik bağlantısı	Erkek bağlantı M12, 5 kutuplu
İnşaat vakum anahtarı	PNP anahtarlama
Yapılandırıcı kodu	E17

VERIMLI

SCPLb 150 HV G SA NO PNP E19

Parça no.: 10.02.02.07027

Çok kademeli kompakt ejektör ile nozul ve entegre valf teknolojisi

Boyut	150
Şekil	Yüksek Vakum
Diş G1	G3/8"-F
Diş G2	G1"-F
Tahliye derecesi	90 (%)
Vakum debisi (maks.)	1140 (l/min)
Hava tüketimi emiş	545 (l/min)
Şekil kompakt ejektörler	Eksenel susturucu
Kontrol Valfi	Normalde açık
Elektrik bağlantısı	Erkek bağlantı M12, 5 kutuplu
İnşaat vakum anahtarı	PNP anahtarlama
Yapılandırıcı kodu	E19

VERIMLI

SCPLc 50 HV G SA NC PNP E2A

Parça no.: 10.02.02.07030

Çok kademeli kompakt ejektör ile nozul ve entegre valf teknolojisi ve vakum sensör

Boyut	50
Şekil	Yüksek Vakum
Diş G1	G3/8"-F
Diş G2	G3/4"-F
Tahliye derecesi	90 (%)
Vakum debisi (maks.)	510 (l/min)
Hava tüketimi emiş	210 (l/min)
Şekil kompakt ejektörler	Eksenel susturucu
Kontrol Valfi	Normalde kapalı
Elektrik bağlantısı	Erkek bağlantı M12, 5 kutuplu
İnşaat vakum anahtarı	PNP anahtarlama
Yapılandırıcı kodu	E2A

VERIMLI

SCPLc 100 HV G SA NC PNP E2C

Parça no.: 10.02.02.07032

Çok kademeli kompakt ejektör ile nozul ve entegre valf teknolojisi ve vakum sensör

Boyut	100
Şekil	Yüksek Vakum
Diş G1	G3/8"-F
Diş G2	G1"-F
Tahliye derecesi	90 (%)
Vakum debisi (maks.)	870 (l/min)
Hava tüketimi emiş	395 (l/min)
Şekil kompakt ejektörler	Eksenel susturucu
Kontrol Valfi	Normalde kapalı
Elektrik bağlantısı	Erkek bağlantı M12, 5 kutuplu
İnşaat vakum anahtarı	PNP anahtarlama
Yapılandırıcı kodu	E2C

VERIMLI

SCPLc 150 HV G SA NC PNP E2E

Parça no.: 10.02.02.07034

Çok kademeli kompakt ejektör ile nozul ve entegre valf teknolojisi ve vakum sensör

Boyut	150
Şekil	Yüksek Vakum
Diş G1	G3/8"-F
Diş G2	G1"-F
Tahliye derecesi	90 (%)
Vakum debisi (maks.)	1140 (l/min)
Hava tüketimi emiş	545 (l/min)
Şekil kompakt ejektörler	Eksenel susturucu
Kontrol Valfi	Normalde kapalı
Elektrik bağlantısı	Erkek bağlantı M12, 5 kutuplu
İnşaat vakum anahtarı	PNP anahtarlama
Yapılandırıcı kodu	E2E

VERIMLI

SCPLc 50 HV G SA NO PNP E2B

Parça no.: 10.02.02.07031

Çok kademeli kompakt ejektör ile nozul ve entegre valf teknolojisi ve vakum sensör

Boyut	50
Şekil	Yüksek Vakum
Diş G1	G3/8"-F
Diş G2	G3/4"-F
Tahliye derecesi	90 (%)
Vakum debisi (maks.)	510 (l/min)
Hava tüketimi emiş	210 (l/min)
Şekil kompakt ejektörler	Eksenel susturucu
Kontrol Valfi	Normalde açık
Elektrik bağlantısı	Erkek bağlantı M12, 5 kutuplu
İnşaat vakum anahtarı	PNP anahtarlama
Yapılandırıcı kodu	E2B
