DBD 100x189 80 M42
Numero articolo: 10.01.04.00415
Supporto per sensore lamiera doppia per il rilevamento sicuro delle lamiere singole durante impilaggio
| Diametro esterno D | 100 (mm) |
| Altezza H | 189 (mm) |
| Freccia elastica Z | 80 (mm) |
| Funzione supplementare ventosa | Sensori M42 |

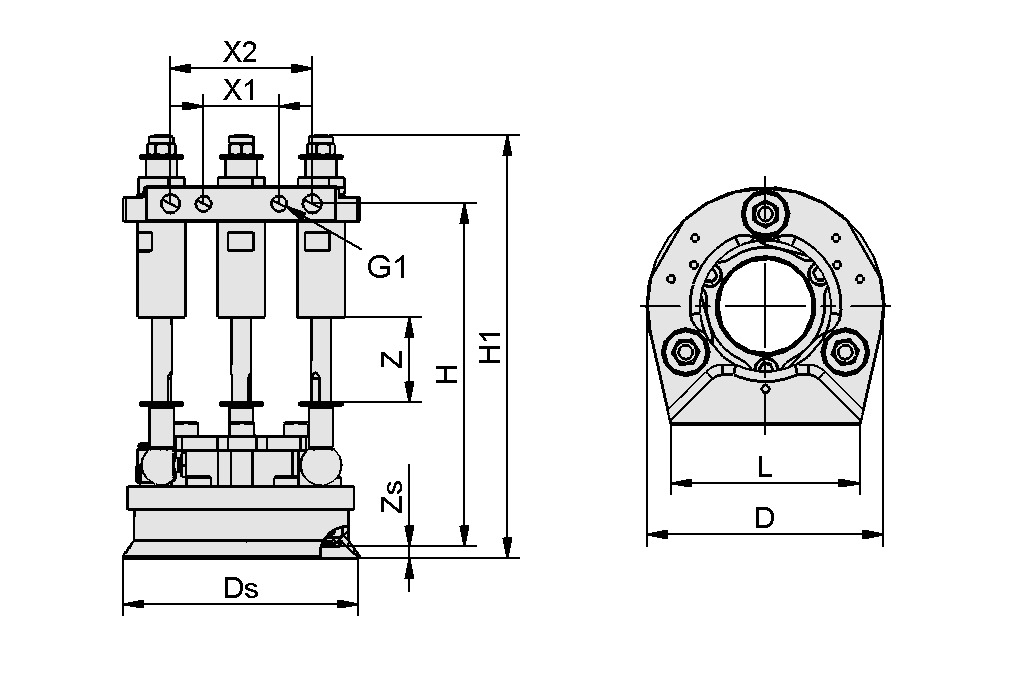

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| D | 100 mm |
| Ds | 99,5 mm |
| G1 | M8-IG |
| H | 189 mm |
| H1 | 223 mm |
| L | 80 mm |
| X1 | 32 mm |
| X2 | 60 mm |
| Z (freccia elastica) | 80 mm |
| Zs | 5 mm |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Peso | 1105 g |
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
Documentazione
Documentazione
Pezzi di ricambio
SR-DBD 100 NBR-6010.01.01.12591Anello di aspirazione per la
doppia rilevazione dello strato
| Misura | 100 |
| Materiale | Caucciù al nitrile |
Accessori
HTS DBD QC1-PL10.01.04.00412Sistema di supporto
| Design di utilizzo | Controllo di singolarizzazione doppio |
HTS-A2 DBD10.01.04.00411Sistema di supporto
| Connessione 1 | Perno c l scanal Ø19 |
| Design di utilizzo | Controllo di singolarizzazione doppio |
HTS-A2 DBD QC1-A10.01.04.00413Sistema di supporto
| Connessione 1 | Perno c l scanal Ø19 |
| Design di utilizzo | Controllo di singolarizzazione doppio |
| Misura | QC1-A |
