VTR G3/8-IG 5xG1/4 AL
Numero articolo: 10.09.03.00060
Distributore aria compressa / vuoto
| Ingresso | G3/8"-IG |
| Uscite | 5 x thread G1/4"-F |
| Lunghezza L | 72 (mm) |
| Larghezza B | 39 (mm) |
| Altezza H | 24 (mm) |
| Materiale | Alluminio |

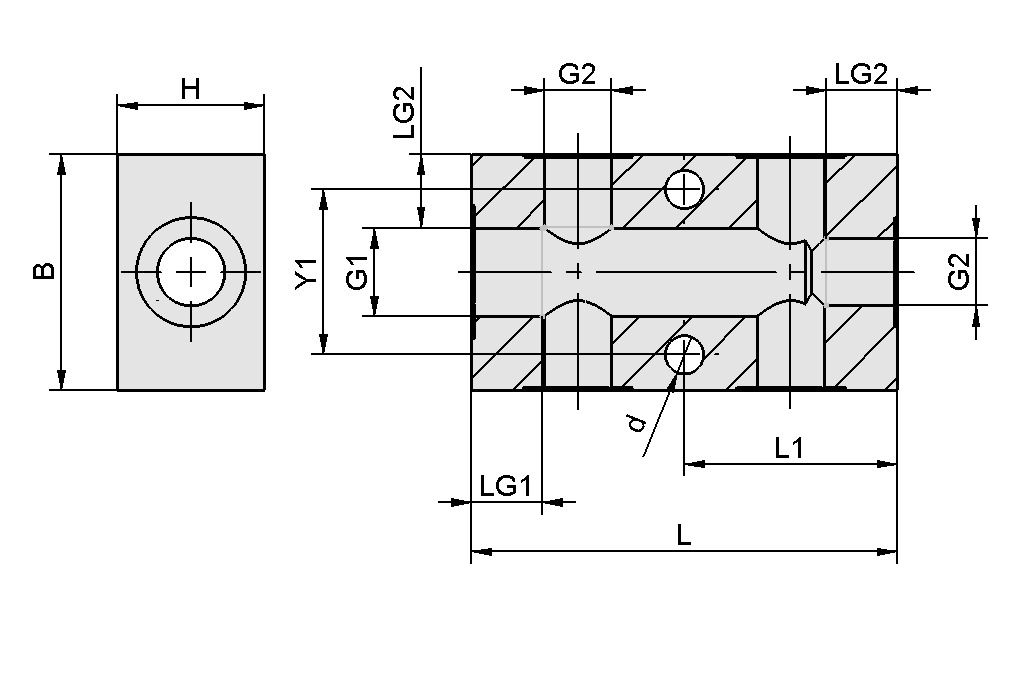

Dati di costruzione
Dati di costruzione
| Attributo | Valore |
|---|---|
| B | 39 mm |
| d | 6,5 mm |
| G1 | G3/8"-IG |
| G2 | G1/4"-IG |
| H | 24 mm |
| L | 72 mm |
| L2 | 36 mm |
| LG1 | 10,5 mm |
| LG2 | 10,5 mm |
| Y1 | 27 mm |
| Tipo di distribuzione | 5 x filettatura G1/4 |
Dati tecnici
Dati tecnici
| Attributo | Valore |
|---|---|
| Materiale | Alluminio |
| Peso | 110 g |
| Famiglia di prodotti | VTR |
Dati CAD
Dati CAD
Modello CAD dal vivo facile da usare
Facendo clic sul pulsante di download, è possibile scaricare il modello CAD in vari formati di file. Se l'anteprima non viene visualizzata correttamente in questa pagina, fare clic sul pulsante "Ricarica".
Documentazione
Documentazione
Accessori

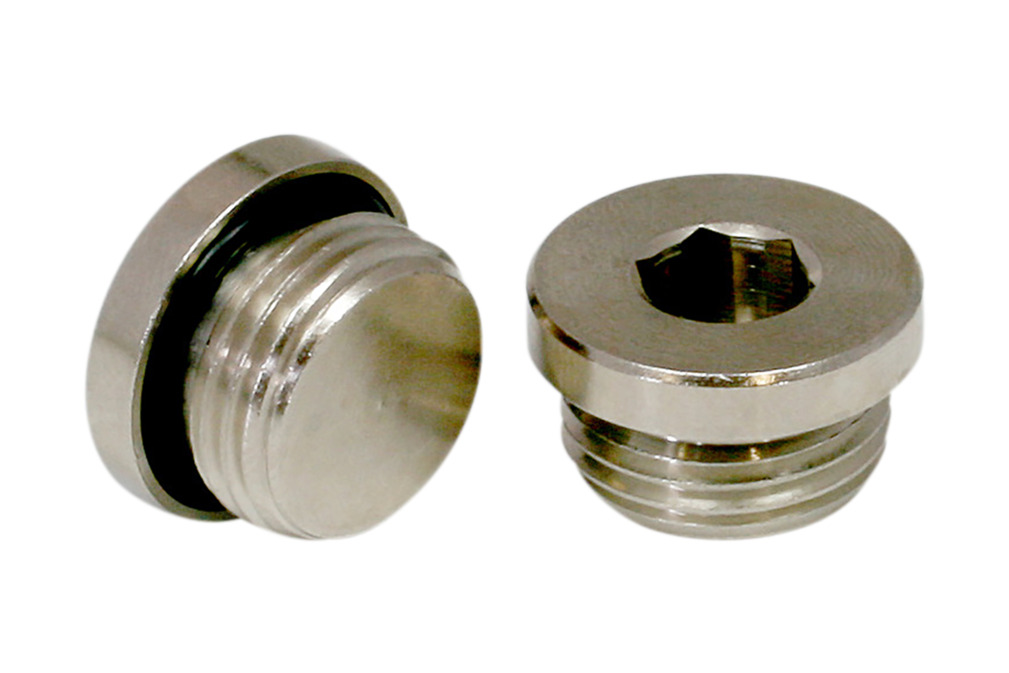

VRS-SB G1/4-AG ISKT O-Ring10.08.06.00044Vite di chiusura con collare
| Filettatura G1 | G1/4"-AG |
| Materiale | Ottone |
| Superficie | nichelato |
VRS-SB G3/8-AG ISKT O-Ring10.08.06.00045Vite di chiusura con collare
| Filettatura G1 | G3/8"-AG |
| Materiale | Ottone |
| Superficie | nichelato |
STV-GE G1/4-AG 1010.08.02.00251Raccordo a innesto diritto
| Filettatura G1 | G1/4"-AG |
| Diametro tubo flessibile esterno | 10 (mm) |
| Materiale | Ottone |
| Temperatura d'intervento | -20 ... 80 °C |
| Diametro esterno D | 16.5 (mm) |
| Lunghezza L | 23.4 (mm) |
STV-GE G3/8-AG 1010.08.02.00252Raccordo a innesto diritto
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 10 (mm) |
| Materiale | Ottone |
| Temperatura d'intervento | -20 ... 80 °C |
| Diametro esterno D | 16.5 (mm) |
| Lunghezza L | 20.1 (mm) |
STV-GE G3/8-AG 810.08.02.00237Raccordo a innesto diritto
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 8 (mm) |
| Materiale | Ottone |
| Temperatura d'intervento | -20 ... 80 °C |
| Diametro esterno D | 14.6 (mm) |
| Lunghezza L | 17.4 (mm) |
STV-GE G1/4-AG 810.08.02.00207Raccordo a innesto diritto
| Filettatura G1 | G1/4"-AG |
| Diametro tubo flessibile esterno | 8 (mm) |
| Materiale | Ottone |
| Temperatura d'intervento | -20 ... 80 °C |
| Diametro esterno D | 13.9 (mm) |
| Lunghezza L | 17.8 (mm) |
STV-GE G3/8-AG 1210.08.02.00209Raccordo a innesto diritto
| Filettatura G1 | G3/8"-AG |
| Diametro tubo flessibile esterno | 12 (mm) |
| Materiale | Ottone |
| Temperatura d'intervento | -20 ... 80 °C |
| Diametro esterno D | 19.5 (mm) |
| Lunghezza L | 23.6 (mm) |
